Розрахунок теплової частини ТЕЦ

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Регистрация/авторизация

Текст из файла (страница 2)

i₄ = 3190 кДж/кг;

i₅ = 3040 кДж/кг;

i₆ = 2940 кДж/кг;

i₇ = 2820 кДж/кг;

i₈ = 2730 кДж/кг;

i₉ = 2610 кДж/кг.

4.Тепловий розрахунок теплофікаційної установки

Д
ано:

t_осв=70°C

t_псв= =150°C

=73°C

=120°C

Приймаємо:

t'_пб= t'₄= 165°C

t'_об= t'₆= 125°C

= i₄= 3190 кДж/кг

= i₆= 2940 кДж/кг

Визначимо витрату сітьової води:

G_СВ = Q_тфу10³/(Cp_В(t_ПСВ – t_ОСВ)) = 1510³/(4,2(150 – 70)) = 44,643 кг/с.

а). Визначення витрати пари на ПБ.

= С_p_в· = 4.2120 = 504 кДж/кг;

= i_псв= С_p_в·t_псв= 4.2150 = 630 кДж/кг;

= С_p_в·t'_пб= 4.2165 = 693 кДж/кг.

Рівняння теплового балансу:

G _СВ i^ОБ_ВВ + G^ПБ_П i^ПСВ₄ = G_СВ i^ПБ_ВВ + G^ПБ_ДР i^ПБ_ДР;

G^ПБ_П = G^ПБ_ДР.

G^ПБ_П = G^ПБ_ДР = (G_СВ i^ПБ_ВВ - G_СВ i^ОБ_ВВ)/( i^ПСВ₄ - i^ПБ_ДР) =

= (44,643 630 - 44,643 504)/(3190 - 693) = 2,253 кг/с.

б). Визначення витрати пари на ОБ.

=С_p_в· = 4.2·73 = 306.6 кДж/кг;

= С_p_в·t'_об= 4.2·125 = 525 кДж/кг.

Рівняння теплового балансу:

G _СВ i^ОД_ВВ + G^ОБ_П i₆ + G^ПБ_ДР i^ПБ_ДР = G_СВ i^ОБ_ВВ + G^ОБ_ДР i^ОБ_ДР;

G^ОБ_ДР = G^ПБ_ДР + G^ОБ_П.

G^ОБ_ДР = [G_СВ(i^ОБ_ВВ - i^ОД_ВВ) + G^ПБ_ДР(i₆ - i^ПБ_ДР)] / (i₆ - i^ОБ_ДР) =

= [44,643(504 – 306,6) + 2,253(2941 - 693)] / (2941 - 525) = 5,744 кг/с.

G^ОБ_П = G^ОБ_ДР - G^ПБ_ДР = 5,744 - 2,253 = 3,491 кг/с.

Визначимо ентальпію дренажу з охолодника дренажу.

i_осв= С_p_в·t_осв= 4.2·70 = 294 кДж/кг.

Складаємо рівняння теплового балансу:

G _СВ i_ОСВ + G^ОБ_ДР i^ОБ_ДР = G_СВ i^ОД_ВВ + G^ОД_ДР i^ОД_ДР;

G^ОД_ДР = G^ОБ_ДР.

i^ОД_ДР = (G_СВ (i_ОСВ - i^ОД_ВВ) + G^ОБ_ДР i^ОБ_ДР)/ G^ОД_ДР =

= (44,643 (294 – 306,6) + 5,744 525)/ 5,744 = 427,071 кДж/кг.

t^ОД_ДР = i^ОД_ДР / 4,2 = 101,7C.

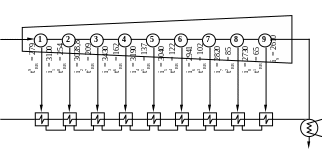

5.Визначення витрат пари на підігрівники живильної води

G_ПГ = K_G 264 = 1264 = 264 кг/с.

Знайдемо ентальпії живильної води та дренажу.

i^(10-К)_ДР = 4,2 t_К’, кДж. t^К_ВВ = t_(10-К)’ - t_К, C.

i⁹_ДР = 4,2 280 = 1176 кДж; t⁹_ВВ = 280 - 1 = 279 C;

i⁸_ДР = 4,2 255 = 1071 кДж; t⁸_ВВ = 255 - 1 = 254 C;

i⁷_ДР = 4,2 210 = 882 кДж; t⁷_ВВ = 210 - 1 = 209C;

i⁶_ДР = 4,2 165 = 693 кДж; t⁶_ВВ = 165 - 3 = 162C;

i⁵_ДР = 4,2 140 = 588 кДж; t⁵_ВВ = 140 - 3 = 137C;

i⁴_ДР = 4,2 125 = 525 кДж; t⁴_ВВ = 125 - 3 = 122C;

i³_ДР = 4,2 105 = 441 кДж; t³_ВВ = 105 - 3 = 102C;

i²_ДР = 4,2 85 = 357 кДж; t²_ВВ = 85 - 0 = 85C;

i¹_ДР = 4,2 65 = 273 кДж. t¹_ВВ = 65 - 0 = 65C.

i_ВВК = 4,2 t^К_ВВ, кДж.

i¹_ВВ = 4,2 65 = 273 кДж;

i²_ВВ = 4,2 85 = 357 кДж;

i³_ВВ = 4,2 102 = 428,4 кДж;

i⁴_ВВ = 4,2 122 = 512,4 кДж;

i⁵_ВВ = 4,2 137 = 575,4 кДж;

i⁶_ВВ = 4,2 162 = 680,4 кДж;

i⁷_ВВ = 4,2 209 = 877,8 кДж;

i⁸_ВВ = 4,2 254 = 1066,8 кДж;

i⁹_ВВ = 4,2 279 = 1171,8 кДж.

Температура пари в конденсаторі:

t’_К = f (P_К) = 26°C; i’_К = i_В1 = 4,2 t’_К = 109,2 кДж/кг.

Перша (нульова) ітерація

Приймаємо витрати пари у відборах турбіни по 10 кг/с:

G_П10 = G_П20 = G_П30 = G_П40 = G_П50 = G_П60 = G_П70 = G_П80 = G_П90 = 10 кг/с.

Витрата конденсату з конденсатора:

G_К = G_В1 = G_ПГ – ( +G_ДР^ОД) = 264 – (90 + 5,744) = 168,256 кг/с.

G_ВВ2 = G_ВВ3 = G_ВВ4 = G_ВВ5 = G_ВВ6 = G_ВВ7 = G_ВВ8 = G_ВВ9 = G_ПГ = 264 кг/с.

Складаємо рівняння теплового балансу для кожного підігрівника і знаходимо витрати пари на підігрівники.

Перший підігрівник

G_ВВ1 = G_К + G_П10 = 168,256 + 10 = 178,256 кг/с.

G_В1 i_В1 + G_П9 i_П9 = G_ВВ1 i_ВВ1;

G_П11= G_П9 = (G_ВВ1 i_ВВ1 - G_В1 i_В1)/ i_П9 =

= (178,256273 - 168,256109,2)/ 2610 = 11,606 кг/с.

Другий підігрівник

G_В11 i_В11 + G_П8 i_П8 + G^ОД_ДР i^ОД_ДР + G³_ДР i³_ДР = G_ВВ2 i_ВВ2;

G_П21 = G_П8 = (G_ВВ2 i_ВВ2 - G_ВВ1 i_ВВ1 - G^ОД_ДР i^ОД_ДР - G³_ДР i³_ДР)/ i_П8 =

= (264357 - 178,256273 – 5,744427,071 - 70441)/ 2730 = 4,491 кг/с.

Третій підігрівник

G_П7 i_П7 + G_ВВ2 i_ВВ2 + G⁴_ДР i⁴_ДР = G_ВВ3 i_ВВ3 + G³_ДР i³_ДР;

G_П31 = G_П7 = (G_ВВ3 i_ВВ3 - G_ВВ2 i_ВВ2 – G⁴_ДР i⁴_ДР + G³_ДР i³_ДР)/ i_П7 =

= (264428,4 - 264357 – 60525 + 70441)/ 2820 = 6,461 кг/с.

Четвертий підігрівник

G_П6 i_П6 + G_ВВ3 i_ВВ3 + G⁵_ДР i⁵_ДР = G_ВВ4 i_ВВ4 + G⁴_ДР i⁴_ДР;

G_П41 = G_П6 = (G_ВВ4 i_ВВ4 - G_ВВ3 i_ВВ3 – G⁵_ДР i⁵_ДР + G⁴_ДР i⁴_ДР)/ i_П6 =

= (264512,4 - 264428,4 - 50588 + 60525)/ 2940 = 8,257 кг/с.

П’ятий підігрівник

G_П5 i_П5 + G_ВВ4 i_ВВ4 + G⁶_ДР i⁶_ДР = G_ВВ5 i_ВВ5 + G⁵_ДР i⁵_ДР;

G_П51 = G_П5 = (G_ВВ5 i_ВВ5 - G_ВВ4 i_ВВ4 - G⁶_ДР i⁶_ДР + G⁵_ДР i⁵_ДР)/ i_П5 =

= (264575,4 - 264512,4 - 40693 + 50588)/ 3040 = 6,024 кг/с.

Шостий підігрівник

G_П4 i_П4 + G_ВВ5 i_ВВ5 + G⁷_ДР i⁷_ДР = G_ВВ6 i_ВВ6 + G⁶_ДР i⁶_ДР;

G_П61 = G_П4 = (G_ВВ6 i_ВВ6 - G_ВВ5 i_ВВ5 – G⁷_ДР i⁷_ДР + G⁶_ДР i⁶_ДР)/ i_П4 =

= (264680,4 - 264575,4 - 30882 + 40693)/ 3190 = 9,085 кг/с.

Сьомий підігрівник

G_П3 i_П3 + G_ВВ6 i_ВВ6 + G⁸_ДР i⁸_ДР = G_ВВ7 i_ВВ7 + G⁷_ДР i⁷_ДР;

G_П71 = G_П3 = (G_ВВ7 i_ВВ7 - G_ВВ6 i_ВВ6 – G⁸_ДР i⁸_ДР + G⁷_ДР i⁷_ДР)/ i_П3 =

= (264877,8 - 264680,4 - 201071 + 30882)/ 3430 = 16,663 кг/с.

Восьмий підігрівник

G_П2 i_П2 + G_ВВ7 i_ВВ7 + G⁹_ДР i⁹_ДР = G_ВВ8 i_ВВ8 + G⁸_ДР i⁸_ДР;

G_П81 = G_П2 = (G_ВВ8 i_ВВ8 - G_ВВ7 i_ВВ7 – G⁹_ДР i⁹_ДР + G⁸_ДР i⁸_ДР)/ i_П2 =

= (2641066,8 - 264877,8 - 101176 + 201071)/ 3030 = 19,655 кг/с.

Дев’ятий підігрівник

G_П1 i_П1 + G_ВВ8 i_ВВ8 + G¹⁰_ДР i¹⁰_ДР = G_ВВ9 i_ВВ9 + G⁹_ДР i⁹_ДР;

G_П91 = G_П1 = (G_ВВ9 i_ВВ9 - G_ВВ8 i_ВВ8 – G¹⁰_ДР i¹⁰_ДР + G⁹_ДР i⁹_ДР)/ i_П1 =

= (2641171,8 - 2641066,8 - 0 + 101176)/ 3100 = 12,735 кг/с.

Маємо на першій ітерації такі витрати пари на підігрівники:

G_П11 = 11,606 кг/с; G_П21 = 4,491 кг/с; G_П31 = 6,461 кг/с;

G_П41 = 8,257 кг/с.; G_П51 = 6,024 кг/с; G_П61 = 9,085 кг/с;

G_П71 = 16,663 кг/с; G_П81 = 19,655 кг/с; G_П91 = 12,735 кг/с.

= 94,977 кг/с.

Друга ітерація

(Аналогічно першій ітерації)

G³_ДР = - G_П11 - G_П21 = 94,977 - 11,606 - 4,491 = 78,88 кг/с.

G⁴_ДР = G³_ДР - G_П31 = 78,88 – 6,461 = 72,419 кг/с.

G⁵_ДР = G⁴_ДР - G_П41 = 72,419 – 8,257 = 64,162 кг/с.

G⁶_ДР = G⁵_ДР - G_П51 = 64,162 – 6,024 = 58,138 кг/с.

G⁷_ДР = G⁶_ДР - G_П61 = 58,138 – 9,085 = 49,053 кг/с.

G⁸_ДР = G⁷_ДР - G_П71 = 49,053 – 16,663 = 32,39 кг/с.

G⁹_ДР = G⁸_ДР - G_П81 = 32,39 – 19,655 = 12,735 кг/с.

G_К = G_ПГ – ( +G_ДР^ОД) = 264 – (94,977 + 5,744) = 163,279 кг/с.

G_ВВ1 = G_К + G_П11 = 163,279 + 11,606 = 174,885 кг/с.

G_П12= (G_ВВ1 i_ВВ1 - G_В1 i_В1)/ i_П9 =

= (174,885273 - 174,885109,2)/ 2610 = 10,975 кг/с.

G_П22 = (G_ВВ2 i_ВВ2 - G_ВВ1 i_ВВ1 - G^ОД_ДР i^ОД_ДР - G³_ДР i³_ДР)/ i_П8 =

= (264357 - 174,885273 – 5,744427,071 - 78,88441)/ 2730 = 3,394 кг/с.

G_П32 = (G_ВВ3 i_ВВ3 - G_ВВ2 i_ВВ2 – G⁴_ДР i⁴_ДР + G³_ДР i³_ДР)/ i_П7 =

= (264428,4 - 264357 – 72,419525 + 78,88441)/ 2820 = 5,537 кг/с.

G_П42 = (G_ВВ4 i_ВВ4 - G_ВВ3 i_ВВ3 – G⁵_ДР i⁵_ДР + G⁴_ДР i⁴_ДР)/ i_П6 =

= (264512,4 - 264428,4 - 64,162588 + 72,419525)/ 2940 = 7,642 кг/с.

G_П52 = (G_ВВ5 i_ВВ5 - G_ВВ4 i_ВВ4 – G⁶_ДР i⁶_ДР + G⁵_ДР i⁵_ДР)/ i_П5 =

= (264575,4 - 264512,4 - 58,138693 + 64,162588)/ 3040 = 4,628 кг/с.

G_П62 = (G_ВВ6 i_ВВ6 - G_ВВ5 i_ВВ5 – G⁷_ДР i⁷_ДР + G⁶_ДР i⁶_ДР)/ i_П4 =

= (264680,4 - 264575,4 - 49,053882 + 58,138693)/ 3190 = 7,757 кг/с.

G_П72 = (G_ВВ7 i_ВВ7 - G_ВВ6 i_ВВ6 – G⁸_ДР i⁸_ДР + G⁷_ДР i⁷_ДР)/ i_П3 =

= (264877,8 - 264680,4 - 32,391071 + 49,053882)/ 3430 = 17,693 кг/с.

G_П82 = (G_ВВ8 i_ВВ8 - G_ВВ7 i_ВВ7 – G⁹_ДР i⁹_ДР + G⁸_ДР i⁸_ДР)/ i_П2 =

= (2641066,8 - 264877,8 - 12,7351176 + 32,391071)/ 3030 = 22,973 кг/с.

G_П92 = (G_ВВ9 i_ВВ9 - G_ВВ8 i_ВВ8 – G¹⁰_ДР i¹⁰_ДР + G⁹_ДР i⁹_ДР)/ i_П1 =

= (2641171,8 - 2641066,8 - 0 + 12,7351176)/ 3100 = 13,773 кг/с.

Маємо на другій ітерації такі витрати пари на підігрівники:

G_П12 = 10,975 кг/с; G_П22 = 3,394 кг/с; G_П32 = 5,537 кг/с;

G_П42 = 7,642 кг/с; G_П52 = 4,628 кг/с; G_П62 = 7,757 кг/с;

G_П72 = 17,693 кг/с; G_П82 = 22,973 кг/с; G_П92 = 13,773 кг/с.

= 94,372 кг/с.

Третя ітерація

G³_ДР = - G_П1 - G_П2 = 94,372 - 10,975 - 3,394 = 80.003.

G⁴_ДР = G³_ДР - G_П32 = 80.003 - 5,537 = 74,466.

G⁵_ДР = G⁴_ДР - G_П42 = 74,466 - 7,642 = 66,824.

G⁶_ДР = G⁵_ДР - G_П52 = 66,824 - 4,628 = 62,196.

G⁷_ДР = G⁶_ДР - G_П62 = 62,196 - 7,757 = 54,439.

G⁸_ДР = G⁷_ДР - G_П72 = 54,439 - 17,693 = 36,746.

G⁹_ДР = G⁸_ДР - G_П82 = 36,746 - 22,973 = 13,773.

G_К = G_В1 = G_ПГ - ( +G_ДР^ОД) = 264 -(94,372+5,744) = 163,884 кг/с.

G_ВВ1 = G_К + G_П12 = 163,884 + 10,975 = 174,859 кг/с.

G_П13= (G_ВВ1 i_ВВ1 - G_В1 i_В1)/ i_П9 =

= (174,859273 - 174,859109,2)/ 2610 = 10,974 кг/с.

G_П23 = (G_ВВ2 i_ВВ2 - G_ВВ1 i_ВВ1 - G^ОД_ДР i^ОД_ДР - G³_ДР i³_ДР)/ i_П8 =

= (264357 - 174,859273 – 5,744427,071 - 80.003441)/ 2730 = 3,215 кг/с.

G_П33 = (G_ВВ3 i_ВВ3 - G_ВВ2 i_ВВ2 – G⁴_ДР i⁴_ДР + G³_ДР i³_ДР)/ i_П7 =

= (264428,4 - 264357 – 74,466525 + 80.003441)/ 2820 = 5,332 кг/с.
