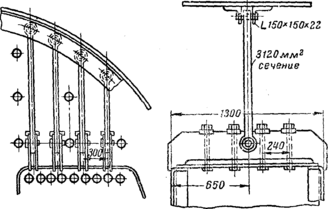

а) анкерных скоб (рис. 15), б) подвесных скоб (рис. 16).

Подвесные скобы соединяются с бочкой котла одной или двумя тя­гами на шарнирах, которые и воспринимают напряжения от изгиба, испытываемого потолком камеры. Это крепление сложно, загромождает внутреннее пространство котла, затрудняет осмотр и чистку, а поэтому применяется только в случае невозможности достаточно прочно подкре­пить потолок одними анкерными скобами.

6. Дымогарные трубки

Дымогарные трубки являются основной частью поверхности нагрева котла, так как воспринимают тепло дымовых газов и передают его воде. В зависимости от назначения трубки делятся на простые и связные; Связные трубки одновременно служат также для подкрепления плоских трубных решеток.

Для изготовления дымогарных трубок как простых, так и связных применяются сварные или цельнотянутые трубы из мягкой стали. Дымо­гарные трубки, в зависимости от условий их работы, применяются раз­ного наружного диаметра, а именно:

а) при искусственной тяге—от 51 до 63 мм;

б) то же, при наличии пароперегревателя в трубках—от 70 до 76 мм;

в) при естественной тяге и наличии перегревателя — от 83 до 89 мм.

Рисунок 16

В зависимости от давления пара толщина стенок труб изменяется:

простых — от 2,5 до 4,5 мм,

связных — от 5,0 до 9,5 мм.

Простые дымогарные трубки в отверстиях трубных решеток крепятся при помощи развальцовки. В целях удобной заводки и выемки тру­бок, особенно при наличии на них накипи, отверстия в передней трубной решетке делают на 2 — 3 мм больше наружного диаметра трубки. Для развальцовки конца трубки в передней решетке, имеющей больший диа­метр отверстия, конец трубки раздается при нагреве до светло-красного цвета. После раздачи концов трубы должны обязательно подвергаться отжигу и медленному охлаждению в нагретом песке.

Кроме развальцовки дымогарных трубок с разрешения Морского Регистра применяется приварка концов трубок к трубным решеткам, что дает очень хорошие результаты, так как приваренные трубки более на­дежны в работе.

Рисунок 17

Связные трубки крепятся в трубных решетках на резьбе. Концы тру­бок осаживают, чтобы исключить ослабление трубки на­резкой. При этом, так же как и у простых трубок, перед­ний конец делается большего диаметра.

С целью предохранения от обгорания концы дымогар­ных трубок, выходящие в огневую камеру, иногда отбуртовывают.

Дымогарные трубки устанавливаются с небольшим подъемом в сторону передней решетки (обычно 20 мм на 1 м длины) с целью облегчения выхода продуктов сгора­ния.

Взаимное расположение трубок можно выполнить по одному из способов, указанных на рис. 17.

Наиболее рациональным с эксплуатационной точки зрения является цепное расположение, удобное для очистки от накипи и создающее бла­гоприятные условия для подъема пузырьков пара.

Общая поверхность нагрева дымогарных трубок составляет около 75-85% полной поверхности нагрева котла. В то же время их удельная нагрузка составляет всего 7 - 12 кг/м² пара в час, поэтому вполне естественно стремление улучшить теплоотдачу от газов к стенке трубок.
