Опалубка для колонн фирмы «Далли» разработана для 4-х высот элементов: 300; 264, 132 и 100 см, конструкция позволяет осуществлять наращивание по высоте, размеры колонн от 10х10 до 80х80 см с шагом 2,5 см.

Опалубка включает щиты размером 3…20 м² повышенной несущей способности и применяется для конструкций с большими опалубливаемыми поверхностями. Элементы опалубки совмещают в себе палубу с поддерживающими прогонами и ребрами. Увеличение размеров щитов опалубки позволяет резко снизить трудоемкость работ по опалубливанию конструкций и более полно реализовать комплексную механизацию процессов. Крупнощитовая опалубка наиболее универсальна и мобильна в использовании и позволяет существенно улучшить качество конструкций за счет снижения количества сопряжений, при этом высота щита принимается равной высоте яруса бетонирования.

Опалубка предназначена для возведения крупноразмерных монолитных конструкций самых разнообразных сооружений, установка и снятие опалубки осуществляется только кранами. Конструктивно опалубка состоит из четырех элементов. Щиты опалубки являются самонесущими и включают палубу, элементы жесткости щита и несущие конструкции. Такие щиты оборудуют подмостями, подкосами для установки и первоначальной выверки, регулировочными домкратами.

Крупнощитовая опалубка применима практически для всех конструктивных элементов зданий и сооружений: фундаментов, наружних и внутренних стен, колонн, перекрытий. Наибольшее распространение опалубка нашла при строительстве жилых и гражданских зданий.

В многоэтажном жилищном строительстве при использовании крупнощитовой опалубки предпочтительнее иметь наружные стеновые стены из сборных панелей заводского изготовления – трехслойных с эффективным утеплителем, керамзитобетонных или из кирпича. Внутренние несущие стены выполняют из монолитного железобетона. Распространенной является конструктивная схема, при которой несущими являются железобетонные колонны при балочном или безбалочном перекрытии. Для сборных и кирпичных наружных стен целесообразно отставание монтажа на один этаж от бетонных работ.

В зависимости от толщины бетонируемой конструкции и требований к качеству поверхностей щит опалубки выполняют из несущего каркаса и палубы на всю плоскость опалубливания или из отдельных инвентарных щитов, объединяемых системой схваток или горизонтальных стяжек, пропускаемых через тело будущей бетонной конструкции и устанавливаемых до бетонирования. Для обеспечения устойчивости опалубки и выверки ее в проектное положение используют различные системы подкосов и раскосов, механическими винтовыми домкратами и регулировочными устройствами.

Опалубку стен устанавливают в два этапа. Сначала монтируют арматурный каркас, затем – опалубку с одной стороны стены на всю высоту этажа, и на последнем этапе – опалубку со второй стороны. При приемке опалубки контролируют геометрические размеры, совпадение осей, вертикальность и горизонтальность опалубочных щитов, закладные детали, плотность стыков и швов.

Бетонную смесь в опалубку укладывают сверху с закрепленных на ней консольных подмостей, располагаемых с наружной стороны щита. Бетонирование стен ведут участками, границами обычно служат дверные проемы. Разгрузку бункера с бетонной смесью осуществляют всегда в нескольких точках, при этом смесь в опалубку укладывается слоями толщиной 30…40 см с уплотнением глубинными вибраторами сразу при укладке. Для восприятия давления бетонной смеси при установке опалубки используют специальные инвентарные стяжки, а иногда и дополнительные вкладыши. Щиты опалубки для стен и перекрытий часто выполняют на размер бетонируемой площади; эта площадь не должна превышать 70 м².

Опалубку устанавливают в последовательности, определяемой ее конструкцией и обеспечением устойчивости отдельных элементов и опалубки в целом в процессе производства работ.

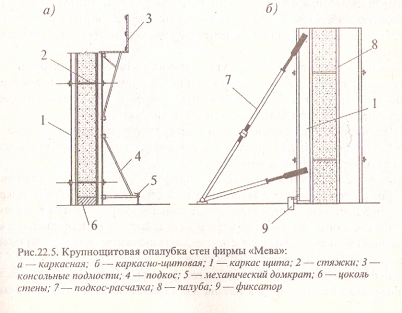

Крупнощитовая опалубка «Maммут» фирмы «Мева». Опалубка «Маммут применима для всех видов строительства, но и наибольшее распространение получила в жилищном строительстве.

Для расчетного давления бетонной смеси до 100 кнм². Для данной опалубки приемлемо применение наружных вибраторов для пневматического уплотнения бетонной смеси.

Исходя из расчетного давления бетонной смеси используют многослойную высококачественную фанеру толщиной 21 мм, обработанную с двух сторон синтетической смолой – пластмассовое покрытие. Крепление к раме со стороны настила винтами с режущей кромкой, отверстия заделываются пластмассовыми гильзами, соединение щитов с каркасом предохранено силиконом.

В качестве комплектующих применены по аналогии с другими системами замковые соединения – по две штуки на элементы, универсальные замковые соединения для крепления всех вспомогательных частей к элементам и для устройства распора опалубки в комплекте имеются ригели для поперечного выравнивания и нивелирования поверхности.

Замковые соединения можно устанавливать в любом месте рамы. Это специальные замки того же конструктивного решения, простые, надежные и удобные в обращении. Фланцевые винты – типовые. Все комплектующие достаточно долговечны благодаря горячей оцинковке.

Достоинствами опалубки является допустимая высота устройства до 4,5 м без дополнительных креплений и раскосов, опалубка спокойно выдерживает скоростные режимы бетонирования.

Опалубка перекрытий «МеваДек» предусматривает четыре различных решения: система главных и вспомогательных балок с опалубочным покрытием; перехлестывающиеся поперечные балки в виде системы из деревянных брусьев с опалубочным покрытием из готовых щитов или просто ламинированной фанеры; панельная система; использование стоек с падающей головкой для упрощения распалубливания.

Крупнощитовая опалубка «Манто» фирмы «Тиссен». Крупнощитовая опалубка «Манто» предназначена для строительства крупных жилых и промышленных объектов. Разработан широкий ассортимент щитов высотой 2,7 м для жилищного и 3,3 м для промышленного и гражданского строительства. Опалубка предназначена для восприятия давления бетонной смеси до 80 кнм² с высотой щитов до 3,31 м и максимальной опалубочной площадью щита до 14,05 м²; облегченная система со стальной рамой, допускающая бескрановую установку; алюминиевая опалубка, предназначенная исключительно для работ вручную и универсальная опалубка для колонн, допускающая давление бетонной смеси до 125 кн/мин. При такой скорости оказывается вполне достаточно времени для выполнения всего цикла бетонирования – установки арматуры, закладных частей и элементов, наращивания домкратных стержней, укладки и уплотнения бетонной смеси.

Возведение зданий в скользящей опалубке требует строгого выполнения технологических требований: качество бетонной смеси, непрерывность бетонирования, строгая вертикальность движения опалубки, доставка бетонной смеси по графику бетонирования, непрерывность работ по установке арматуры.

Часть этих требований может быть смягчена. Бетонирование можно производить не круглосуточно, а с перерывами, используя специальные добавки в бетонных смесях. Замедлители твердения бетона позволяют продлить срок схватывания до 18 ч. Перспективным является безвибрационный метод бетонирования, когда в опалубку укладывается сверхпластичная литая бетонная смесь с осадкой конуса 14…16 см со специальными добавками, в частности суперпластификаторов. Смесь самоуплотняется без вибрирования при высоком качестве распалубленных поверхностей и высокой прочности бетона. В районах с холодным климатом, наоборот, можно применять добавки ускорители твердения бетона, использовать тепловую обработку бетона с помощью инфракрасного излучения или электропрогрева.

Возведение жилых зданий в скользящей опалубке – комплексный процесс, который включает в себя установку и выверку опалубки, армирование конструкций, наращивание домкратных стержней, установку закладных деталей, проемообразователей для оконных и дверных блоков, уход за бетоном и т.д. Эти процессы должны быть увязаны во времени. Армирование стен должно идти параллельно с бетонированием, но не отставать, проемообразователи должны устанавливаться до монтажа и вязки арматурных каркасов.

Каждый строительный процесс выполняет специализированное звено рабочих, возведение объекта в скользящей опалубке – комплексная бригада. Так как ведущими процессами являются укладка и уплотнение бетонной смеси, то принятой скорости бетонирования должны быть подчинены все остальные процессы. Для поточного производства работ здание разбивают на захватки, на каждой из которых в конкретный момент выполняется определенный строительный процесс. По завершению процесса звено рабочих переходит на соседнюю захватку, предоставляя свой участок другому звену. При непрерывном процессе работ особое внимание уделяется средствам механизации, обеспечению их стабильной работы. Выход из строя одного из них приведет к нарушению ритма потока.

Здания в скользящей опалубке возводят с использованием башенных кранов. При зданиях высотой до 16 этажей применимы краны на рельсовом ходу, при большей этажности – приставные. Кран должен обязательно обслуживать всю зону работ, включая склады, площадки приема бетона, подачу бетонной смеси в бадьях и арматуры в зону производства работ, обслуживать подъездные пути. При подаче бетонной смеси бетононасосами должна быть предусмотрена на земле специальная площадка для приема смеси с одновременным пребыванием на ней не менее двух автобетоносмесителей.

Бетонная смесь подвижностью 6…8 см считается оптимальной. Применение литой смеси сокращает до минимума трудоемкость разравнивания, уплотнения и отделки горизонтальных поверхностей, в том числе и перекрытий. Даже при отсутствии пластифицирующих добавок бетонная смесь может иметь подвижность 4…6 см и подаваться в конструкции с помощью пневмоустановок.

На начальном этапе бетонирования по пери метру сооружения укладывают ярус высотой 70…80 см слоями 20…30 см с обязательным виброуплотнением. После набора бетоном начальной требуемой прочности опалубку начинают поднимать со скоростью 20…30 см высоты этажа или на 70…80 см. Бетонирование при этом ведется традиционно. После достижения бетоном заданной начальной прочности про изводят отрыв щитов от бетона и перестановку их на новую отметку яруса. При этом подъем всей системы осуществляется электромеханическими подъемниками, опирающимися на телескопические стержни с опорными башмаками. Механизм подъема настраивают на обеспечение хода, равного высоте бетонируемого слоя или 70…80 см.

Рассмотренная технология достаточно эффективна. Повышается качество поверхностей, исключаются дефекты бетонирования, связанные с перерывами в подаче бетонной смеси. Технологические перерывы способствуют лучшей организации выполнения всех сопутствующих работ. Применение отрывных щитов позволяет увеличить долговечность их эксплуатации, использовать в качестве палубы водостойкую фанеру, что значительно повышает качество бетонируемой поверхности и снижает массу щитов.

Существуют системы скользящей опалубки, где домкратные стержни вынесены за пределы бетонируемой конструкции. Они расположены снаружи с двух сторон от опалубки и раскреплены в пространственных каркасах. Такое решение позволяет облегчить извлечение домкратных стержней из конструкции, упрощает установку арматурных каркасов, устройство оконных, дверных и других проемов, укладку в опалубку любых закладных деталей, но одновременно возникает проблема обеспечения устойчивости домкратных стержней.

Междуэтажные перекрытия при возведении стен в скользящей опалубке могут быть устроены несколькими способами:

а) из сборных железобетонных плит размером на комнату после возведения стен;

б) монолитные, бетонируемые «снизу вверх» также после возведения стен;

в) поэтажным способом, когда совмещают бетонирование стен и перекрытий; г) бетонированием «сверху вниз»;

г) бетонированием «сверху вниз»

д) бетонированием в процессе возведения стен с отставанием на два-три этажа

опалубка междуэтажный перекрытие мелкощитовой

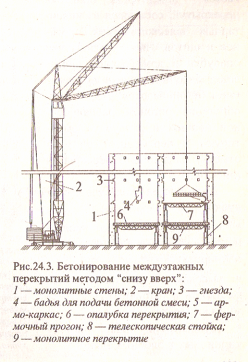

Вариант «б». При устройстве монолитного перекрытия «снизу вверх» используют крупнощитовую инвентарную опалубку, щиты которой укладывают на инвентарные про гоны и стойки. Армирование в виде сеток фиксируют с помощью сварки к армокаркасам стен через штрабы, оставляемые в стенах при бетонировании. Бетонирование ведется поэтажно, к работам на новом ярусе приступают после полного завершения работ на предыдущем перекрытии. Демонтаж опорных стоек и ригелей производят после приобретения бетоном распалубочной прочности с учетом нагрузок, действующих от вышележащих перекрытий.

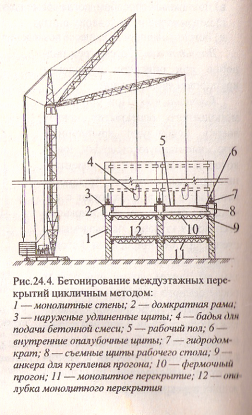

Вариант «в». При поэтажном способе бетонирование перекрытий совмещают с возведением стен. Для удобства ведения работ внутренние щиты опалубки делают короче наружных на толщину перекрытия. После завершения бетонирования стен на высоту этажа скользящую опалубку устанавливают строго на уровне перекрытия ниже уровня рабочего настила. Далее по прогонам устанавливают опалубку междуэтажного перекрытия, опирающуюся на прогоны, которые сами крепятся с помощью анкеров к стенам. Армокаркасы и бетонную смесь подают краном через монтажные отверстия в рабочем настиле скользящей опалубки. После завершения бетонирования перекрытия приступают к бетонированию следующего этажа. При данной, чрезвычайно трудоемкой и неудобной технологии, обязательна остановка опалубки при бетонировании перекрытий, что усложняет технологию ведения работ.

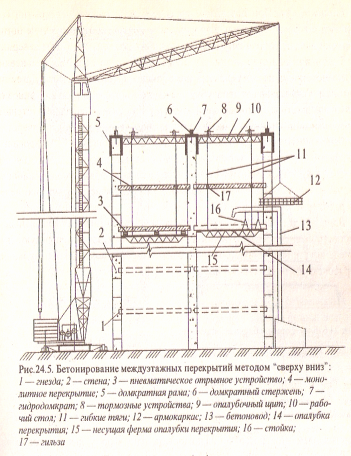

Вариант «г». Способ бетонирования перекрытий «сверху вниз» нашел распространение в США, Швеции и других странах. Способ используют при возведении стен на полную высоту. Не демонтируя скользящую опалубку, на ее рабочем настиле устанавливают специальные лебедки с гибкими тягами, на которых подвешивается инвентарная опалубка перекрытий, состоящая из инвентарных телескопических прогонов и щитов. После закрепления опалубки и армирования производят бетонирование с применением бетононасосов. После приобретения бетоном распалубочной прочности опалубку демонтируют и перемещают вниз на отметку следующего перекрытия

Достоинства скользящей опалубки:

• комплект опалубки можно использовать для зданий разной планировки;

• высокая пространственная жесткость и устойчивость к сейсмическим нагрузкам;

• трудозатраты ниже, чем у кирпичных и балочных зданий;

• высокая скорость бетонирования до 4 м/сут;

• резко сокращаются затраты на базу стройиндустрии.
