Плитные элементы обладают, как правило, относительно малой несущей способностью, но достаточно большими размерами по длине и ширине, поэтому их целесообразно использовать в качестве элементов покрытий убежищ для многопролётных сооружений. Уменьшение расчётного пролёта повышает несущую способность конструкции. Так, пустотные панели перекрытий жилых зданий при трёхпролётной схеме могут выдержать давление до 0,1 МПа, а плиты сплошного сечения при двух - и трёхпролётных схемах 0, 15 – 0,20 МПа. Плиты ребристого сечения, несмотря на то, что их несущая способность определяется прочностью полки, при двухпролётной схеме воспринимают нагрузку 0,1 МПа. В то же время использование длинномерных (6 м) железобетонных изделий в одно - или двухпролётных сооружениях с малыми пролётами (1,2 – 1,8) не экономично, т.к. при этом используется половина или третья часть плиты. Малоэффективно повышение несущей способности конструкций размещением их в несколько слоёв, поскольку каждый элемент в сечении работает самостоятельно, а не как единое целое.
Линейные железобетонные конструкции можно использовать для возведения одно - и двухпролётных убежищ с пролётами до 3 м. Если в качестве основного несущего элемента применить ригель, то такая конструкция может выдержать нагрузку до 0,2 МПа. Перемычки и колонны при пролёте 1,5 – 2 м могут выдержать давление в ударной волне порядка 0,1 – 0,2 МПа.
Существующие стеновые бетонные блоки типа СБ. или ФС являются изделиями, которые можно эффективно использовать для устройства стен быстровозводимых убежищ.

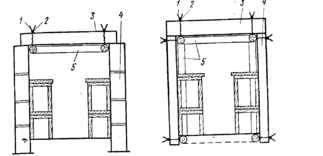

Рисунок 3. Поперечный разрез
Рисунок 4. Поперечный разрез убежища, убежища, возводимого с возводимого с использованием для использованием для стен устройства стен железобетонных плит, бетонных блоков устанавливаемых на ребро 1-проволочные скрутки; 1 – проволочные скрутки; 2-продольный 2 – продольный арматурный арматурный стержень; стержень; 3 – железобетонная 3 – железобетонная плита покрытия; плита; 4 – бетонные блоки; 4 – стеновые железобетонные плиты; 5 – деревянная рамная распорка 5 – поперечные рамы
Стены собирают из нескольких рядов блоков, укладываемых с перевязкой вертикальных швов. Наружные стены из блоков, даже уложенных насухо, обладают достаточно высокой несущей способностью. В стенах такой конструкции под нагрузкой возможно незначительное горизонтальное смещение отдельных блоков без нарушения общей устойчивости стен.
Покрытие и стены убежищ из отдельных железобетонных элементов следует крепить между собой от возможного горизонтального смещения, вызванного действием динамической нагрузки и упругого отпора конструкций покрытия при изгибе. Крепления следует выполнять с помощью проволочных скруток с захватом за монтажные петли элементов, путём установки деревянных распорок, заанкерирования проволочных оттяжек в грунтовый массив.
В верхней части остова сооружения, выполненного из блоков, предусматривается установка горизонтальной рамы, которую закрепляют скрутками на плите покрытия, и которая выполняет роль распорки для стен в верхней точке.
В качестве стеновых элементов убежищ можно использовать поставленные на ребро плиты сплошного и пустотелого сечения (рисунок 4). Для повышения несущей способности стеновых панелей в поперечном направлении устанавливают опорные рамы. Поскольку монтаж стен достаточно трудоёмок, эти же рамы выполняют роль элементов, обеспечивающих устойчивость плит, установленных на ребро.
Рисунок 5. Поперечный разрез убежища со стенами из грунтонабивных мешков. 1 – стена; 2 – железобетонная плита; 3 продольный арматурный стержень; 4 – проволочные скрутки; 5 – продольный деревянный брус.
При необходимости в качестве элементов стен используют грунтонабивные мешки (рисунок 5). Такие стены в зависимости от прочности тканей, размеров мешков и характеристик грунта выдерживают динамическую нагрузку до 0,1 МПа.
Рисунок 6. Убежища из замкнутых железобетонных блоков.
Из существующих железобетонных конструкций народного хозяйства наиболее приемлемы для строительства убежищ элементы коллекторов прямоугольного, круглого, овоидального, эллиптического и других форм поперечного сечения (рисунок 6). Они обладают достаточно высокой несущей способностью, т.к. рассчитаны в обычных условиях на восприятие веса грунта и проходящего транспорта. Недостатком указанных конструкций является их малая распространённость и сложность массового освоения в необходимы период. В общем объеме продукции, выпускаемой заводами сборного железобетона, эти конструкции составляют 1 – 3 %.
В числе конструкций, которые используют для возведения убежищ, следует упомянуть железобетонные элементы войскового фортификационного строительства (рисунок 7).

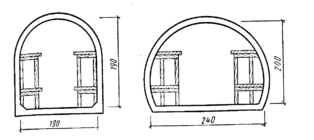

Рисунок 7. Убежища, возводимые из элементов специального строительства
По несущей способности и другим положительным качествам они близки к рассмотренным выше элементов коллекторов.
Для строительства быстровозводимых убежищ можно применять конструкции , изготовленные в существующей оснастке, при условии, что это не потребует серьёзной переналадки и изменения принятого технологического процесса. Одним их таких решений является увеличение содержания арматуры в плитных элементах. При этом можно увеличить несущую способность не более чем в 2 – 3 раза. Лучший результат достигается изготовлением новых изделий в существующей оснастке. Для этой цели рекомендуется использовать оснастку широко распространённых железобетонных изделий общесоюзной номенклатуры, оснастку многопустотных панелей перекрытий жилищно-гражданского строительства. Изделия остова убежищ и элементов входа в существующей оснастке изготовляют при уменьшении длины изделий, исключении пуансонов (для изделий сплошного сечения), изменении схемы и увеличении процента армирования, установке закладных элементов. Необходимая длина изделий достигается установкой в оснастке поперечных деревянных или металлических диафрагм. В оснастке длиной около 6 м можно изготовить одновременно до трёх – четырёх отдельных плит покрытия.

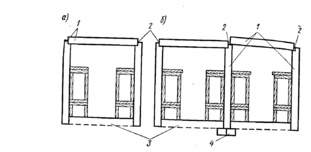

Рисунок 8. Конструктивные решения убежищ из железобетонных элементов, изготовленных в существующей оснастке. а – однопролётное; б – двухпролётное; 1 – элементы стен и покрытия; 2 – сварка через закладные части; 3 – распорки; 4 – фундамент
Конструктивные решения убежищ, возводимых из железобетонных изделий, изготовленных в оснастке пустотельных панелей, показаны на рисунке 8. Остов однопролётного убежища собирают из трёх элементов. В стеновых панелях устраивают пазы для опирания плит покрытия. В месте стыка в элементах предусмотрены закладные части, которые после сборки сооружения соединяют сваркой, для обеспечения прочности и устойчивости остова в поперечном направлении. В уровне пола устанавливают железобетонные распорки, препятствующие горизонтальному смещению низа стеновых панелей. Под торцом внутренних стеновых панелей при двухпролётной схеме (рисунок 8, б) устраивают фундамент, собираемый из двух сборных железобетонных распорок, укладываемых вдоль стены. Рассмотренная конструкция остова убежища сложна, т.к. в элементах покрытия и стен требуется устройство паза, обрамлённого металлическим закладными уголком. После установки конструкций в рабочее положение необходима сварка закладных частей. Сложности возникают при монтаже конструкций: установленную стеновую панель закрепляют временными подкосами со струбциной к железобетонным плитам или деревянным брусьям, расположенным на бровке откоса котлована. После установки плиты покрытия и сварки элементов подкосы снимают.
Рисунок 9. Конструктивное решение убежища из элемента, изготовленного в оснастке пустотелых панелей
Значительный эффект достигается при установке и закреплении в оснастке пустотелых панелей для простейших закладных элементов (треугольных призм), в результате чего после распалубки в нижней части панелей образуются треугольные вырезы. В процессе монтажа они позволяют плоской панели принять в рабочем положении трапециевидную форму (рисунок 9). Особенностями данной конструкции являются сохранение площади рабочей арматуры панели и надёжность соединения арматуры панели и надёжность соединения элемента покрытия со стенами, не требующая дополнительного крепления между собой. Трудоёмкость возведения убежищ из указанных конструкций практически не отличается от возведения убежищ из объёмных элементов коллекторов и даже имеет ряд преимуществ: при устройстве котлована не требуется тщательная планировка всего дна, для монтажа может быть использован автокран небольшой грузоподъёмности, конструкции удобны для транспортирования.
Элементы входной части в виде плоских сплошных плит изготовляют также в оснастке пустотельных панелей. Несущая способность остова убежища достигает 0,3 МПа и более. На основе применения указанной конструкции разработаны типовые проекты быстровозводимых убежищ. В городах и промышленных предприятиях могут найти применение быстровозводимые убежища из лесоматериалов (рисунок 10).

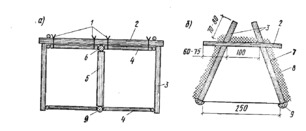

Рисунок 10. Конструктивные решения убежищ, выполненные из дерева а – безврубочная конструкция; б – сооружение податливой конструкции; 1 – проволочные скрутки; 2 – элементы наката; 3- стена; 4 – распорки; 5 – стойка; 6 – прогон; 7 – гидроизоляция; 8 – амортизационный слой; 9 - лежень
Сооружение с остовом трапециевидного поперечного сечения (податливой конструкции) выполняют из брёвен или накатника. Для предотвращения просыпания грунта в просветы между элементами стен и покрытия по их внешней поверхности снизу вверх с нахлёстом укладывают «оболочку заполнения» в виде слоя рулонного материала (толь, рубероид, полимерная плёнка), служащего одновременно гидроизоляцией. На оболочку заполнения кладут амортизирующий слой толщиной 15 – 20 см из лапника, камыша, соломы, мелких веток, хвороста и т.д. Поверх амортизационного слоя предусматривают грунтовую обсыпку. Убежище податливой конструкции может иметь треугольное поперечное сечение.
Одним из сложных вопросов при строительстве быстровозводимых убежищ является возведение входов. Входы наиболее уязвимы воздействии. Почти всех поражающих факторов ядерного взрыва и особенно действию воздушной ударной волны. Если остов убежища оказался достаточно прочным, а входы разрушились, и внутрь помещения проникла волна, укрывающиеся люди погибнут. Сложность конструктивного решения входа заключается в том, что в нём используют подручные материалы и конструкции, которые должны обладать ещё более высокой прочностью, чем остов убежища. Необходимо также чёткое конструктивное соединение (сопряжение) элементов остова и входа, обеспечивающее передачу возникающих усилий на сооружение или окружающий грунтовой массив.
Особая трудность при возведении входов из железобетонных конструкций заключается в подборе соответствующего элемента с входным проёмом определённых размеров. Такой элемент должен обладать необходимой прочностью и иметь закладные части для крепления дверной коробки в виде труб диаметром 20 – 30 мм. Подобные элементы не выпускаются промышленностью в мирное время и их изготовление предусматривают в особый период на заводах, либо полигонах в специальной опалубке.
Входная часть убежища включает в себя также ограждающие конструкции тамбура, предтамбура с установкой в них защитных устройств (дверей) и лестничный спуск. На предтамбуром предусматривают защитный козырёк, который предохраняет дверь от завала. Покрытие и стены предтамбура выполняются из глухих (сплошных) элементов. Для убежищ, возводимых из существующих железобетонных изделий, заполнение торцевого участка остова осуществляют конструкциями, устанавливаемыми вертикально. Элементы входа вверху опираются на покрытие, внизу заделываются в грунт на глубину 30 – 35 см. Конструкциями для устройства входа могут служить элементы линейного типа, либо плиты сплошного сечения. Эти же элементы используют для заделки торцевой части сооружения со стороны аварийного выхода. В комплект железобетонных изделий городских коллекторов входят элементы входов: глухие и с проёмами. Эти конструкции достаточно прочны и их следует применять при возведении входной части убежищ. Вполне реально решение ограждения входной части лесоматериалами или прокатным металлом.
Лестничные спуски и защитные стенки от давления грунта можно устраивать и с использованием жердей, подтоварника, горбылей. Можно применять в качестве лестниц готовые железобетонные лестничные марши.
