Использование старого кирпича, получен­ного из разборки, для целей реставрации не рекомендуется, поскольку, как показала прак­тика, кирпич вторичного использования, каза­лось бы, вполне хорошего качества, быстро разрушается, особенно в тесаных профилях.

Восстановление утраченных элементов древних кирпичных зданий имеет свою специ­фику, обусловленную постоянством размеров кирпича в пределах всего сооружения. Напри­мер, при сплошном повреждении поверхности кирпичей может быть легко установлено пер­воначальное положение плоскости фасада, что для кладки из гладкотесаных блоков часто оказывается невозможным. Аналогичным об­разом при сбитых выступающих кирпичных деталях — пилястрах, карнизах, колонках и т. п. — оказывается возможным точно опреде­лить их вынос. Это свойство кирпичной клад­ки— сохранять в отбуточной части отпечатки, позволяющие восстановить конфигурацию' внешней поверхности стены, — широко исполь­зуется для так называемой «разверстовки», метода, впервые использованного П. Д. Бара­новским при реставрации памятников Болдина монастыря и впоследствии принятого многими реставраторами.

Подготовительная стадия разверстовки сво­дится к анализу кладки на основе тщательно­го визуального осмотра. Для русских средне­вековых построек (XV—XVII вв., а часто и позднее) характерно применение так называе­мой готической перевязи, при которой в каж­дом ряду по фасаду последовательно чередуются тычки и ложки. Способы перевязки угла для этой системы также вполне определенны: на угол выходят либо трехчетвертной кирпич и тычок, либо ложок и тычок, за которым сле­дует мелкая вставка (около четверти кирпи­ча), позволяющая перейти далее к правильно­му рисунку кладки. Отклонения от четкой си­стемы носят иногда случайный характер, но очень часто перебивка рисунка кладки бывает связана с выкладкой проемов или каких-либо архитектурных деталей. Поэтому в зоне поздних пробивок, где можно предполагать суще­ствование изначальных проемов, ниш или эле­ментов декора, должны быть проанализирова­ны все отклонения от правильной системы кладки, отмечены ряды, с которых начинается перебивка ее рисунка, проверена возможность з аполнения целым числом ложков и тычков имеющегося пролома и т. п. Необходимо так­же проверить, уложены ли кирпичи по краю пробивки перпендикулярно поверхности стены или же под углом к ней, что может оказаться свидетельством существования здесь древнего проема с трапециевидной в плане амбразурой.

На следующей стадии на участках, где бы­ли замечены отклонения от правильного ри­сунка кладки, в характерных местах произво­дится вырубка сохранившихся в толще стены остатков сбитых кирпичей, с тем, однако, что­бы раствор за кирпичом остался нетронутым. На место выбитых вставляются целые кирпи­чи, внешние грани которых дадут в плане ри­сунок, либо совпадающий с габаритами утра­ченного проема, либо в некоторых случаях по­зволяющий путем логически бесспорных до­полнений восстановить такие габариты. Если же ни проема, ни иного архитектурного эле­мента на данном месте не было, это также ста­нет ясным по результатам разверстовки. Вы­рубка кирпичей обязательно должна произво­диться, по крайней мере, в двух смежных ря­дах, и лишь при совпадении полученных ре­зультатов можно быть уваренным в справед­ливости сделанных выводов. Дальнейшие про­верка и уточнение могут быть осуществлены при сплошном расштрабливании кладки в хо­де реставрации утраченного элемента..

Применение метода разверстовки оказыва­ется иногда возможным и в тех случаях, когда памятник сложен из кирпича, различного по размерам и форме. Так, например, при реставрации церкви Пятницы в Чернигове П. Д. Ба­рановским было замечено, что для выкладки откосов окон строители применили специаль­ную трапециевидную плинфу, оставляющую в местах растески характерный рисунок непа­раллельных между собой швов. Это наблюде­ние было использовано для реконструкции.

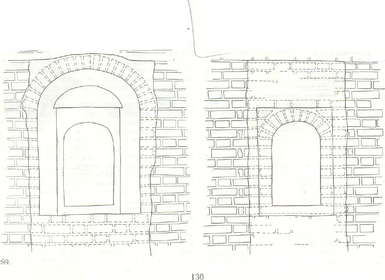

Метод разверстовки

Возможности применения метода разверстовки относительно ограничены. Прежде все­го при значительных растесках, более чем на кирпич, он редко дает убедительные результа­ты. Кроме того, при восстановлении архитектурных деталей он позволяет установить толь­ко общие габариты и не дает ответа на вопрос,, имели ли кирпичи профилировку, и какую именно. Наиболее продуктивным оказывается применение разверстовки при наличии сохра­нившихся фрагментов или очертаний сбитых профилей, отпечатков в кладке от разобран­ных арок, сводов, деревянных или металличе­ских перемычек, закладных колод или внутри-стенных каналов для засовов, остатков зало­женных в кладку металлических элементов — пиронов, решеток, подставов и т. п. Для их

выявления от реставратора требуется внима­тельный осмотр всей кладки, а также хорошее знание строительных приемов, бытовавших в период сооружения реставрируемого памят­ника.

Находка профилированных кирпичей в грунте около здания, в пазухах сводов, на чер­даках или во вторичном использовании в позд­них закладках также может помочь восстано­вить утраченную профилировку, хотя не всегда удается определить первоначальное положение найденных кирпичей. В отличие от каменных деталей профильные кирпичи представляют обычно лишь небольшую часть архитектурного элемента, недостаточно характерную для убе­дительной реконструкции.

Другой технический прием, получивший распространение в реставрационной практике последних лет, — использование для построе­ния утраченных криволинейных элементов следов их первоначальной разбивки в виде от­верстий от заложенных в еще не затвердевший раствор деревянных штырей в местах, соответ­ствующих центрам кривизны. Впервые такие отверстия в центрах кривизны сводов были об­наружены Г. М. Штендером у новгородских памятников, сложенных из естественного кам­ня; однако чаще всего встречаются отвер­стия — «центры» в кирпичных постройках XVI—XVII вв. Иногда рядом оказывается сразу по нескольку отверстий, что либо соответствует построению сложной трех-центровой кривой, либо свидетельствует о не­скольких пробах, производившихся строителя­ми при разбивке соответствующей детали. Учитывая это, всегда бывает необходимо сопо­ставить положение центра с реально сохранив­шимися фрагментами криволинейного элемен­та и пользоваться построением лишь при сов­падении данных. Нахождение отверстий в ме­стах центра кривизны существенно дополняет арсенал технических средств, позволяющих реставратору добиться документально точного восстановления утраченных элементов памят­ника. В качестве примера его использования можно указать, в частности, на восстановление кокошников, завершавших объем московской церкви Никиты за Яузой, от которых сохрани­лись лишь основания, но были известны и про­филировка архивольтов, и положение центров

При восстановлении сводов необходимо уделять внимание тщательности изготовления кружал и опалубки. Важно очень внимательно подгонять опалубку к краю старого свода, учи­тывая, что возможное несовпадение происхо­дит всегда за счет некоторого провисания опа­лубки. Восстановление лишь частично утра­ченных сводов должно производиться из того же материала, из которого сложена основная его часть. Если же свод восстанавливается полностью и его предстоит оштукатурить, то допускается применение новых материалов, в частности железобетона. Новый свод при не­обходимости может быть для устранения рас­пора выполнен в виде оболочки, подвешенной к балкам или фермам.

Восстановление утраченного свода оказы­вается возможным, когда сохранились следы примыкания его к стенам, но зависит также от системы сводчатой конструкции. Проще всего восстанавливается очертание коробового сво­да. Наиболее трудно, а зачастую невозможно бывает определить высоту подъема сомкнуто­го или лоткового свода, не имевшего распалу­бок. Для крестового свода или же для сомкну­того, имеющего распалубки, высота должна быть высчитана с учетом того, были рас­палубки горизонтальны или наклонны. Так была восстановлена сводчатая система трапез­ной Спасского монастыря в Ярославле, состо­ящая из четырех крестовых сводов, опираю­щихся на столб. Распалубки крестовых сводов, примыкавшие к стенам, оказались поднятыми к середине свода, что удалось установить по наклону оставшихся кирпичей, заходящих на стену.

Наибольшую сложность представляет вы­кладка сводов из естественного камня или кирпича в том случае, если их поверхность должна сохранить свою естественную фактуру. Каменщик, выкладывая свод по опалубке, не видит его нижней поверхности, и угадать зара­нее, как будет выглядеть свод, достаточно трудно. В этих случаях до того, как переходить к восстановлению всего свода, желательно сде­лать несколько проб.

Связи в древних памятниках бывали как деревянными, так и металлическими. Деревян­ные связи очень недолговечны, и до нашего времени доходят в лучшем случае лишь их от­крытые части, в толще же стен прослеживают­ся оставшиеся пустоты. Для восприятия гори­зонтальных нагрузок на их месте нередко уста­навливаются связи из новых материалов — ме­талла или железобетона. Устройство связей в толще стен представляет специфически инже­нерную задачу, и при наличии инженерного надзора архитектор должен лишь следить, чтобы при производстве работ была в наимень­шей степени затронута кладка памятника. Другое дело — открытые участки связей, кото­рые активно воспринимаются в интерьере со­оружения: от того, будут ли они откровенно выявлены или задекорированы, в значительной степени зависит художественный эффект, про­изводимый памятником. Опыт показывает, что новые металлические связи в виде тонких тя­жей обычно мало привлекают к себе внимание зрителя и, несмотря на явную чужеродность в старом интерьере, не оставляют впечатления сильного диссонанса. Тем не менее их нередко стараются задекорировать, упрятав внутрь де­ревянных бревен или брусьев, имитирующих старые деревянные связи. Эффект такой деко­рации зависит прежде всего от тщательности выполнения: новая связь всегда предпочти­тельнее плохой имитации. Неудачны, в част­ности, попытки замены цельного бруса состав­ным коробом, так как при высыхании древе­сины швы такого короба неизбежно выявятся. Так произошло, например, в Пятницкой церкви в Чернигове.

Замена утраченных открытых деревянных связей железобетонными того же сечения при­водит к неудовлетворительным эстетическим результатам, создавая ощущение тяжести, ко­торое несвойственно настоящей деревянной связи (например, церковь Николы в с. Устье около Пскова, в остальном восстановленная удачно). Оборванные или частично утрачен­ные металлические связи обычно восстанавли­ваются дополнением из новой стали. Способ соединения зависит от качеств древнего метал­ла, иногда не поддающегося сварке; в этих случаях могут быть поставлены накладки на болтах. Наконец, иногда допустима установка откровенно новых связей в местах, диктуемых расчетом конструкций.

В практике реставраторов, имеющих дело с памятниками русского зодчества, наиболее часто встречаются такие виды декоративного убранства фасадов, как изразцы, лепнина, полихромная раскраска. Изразцы и лепнина обычно изготавливались путем оттиска в фор­мах; по своей природе это изделия воспроиз­водимые, и поэтому воссоздание их заново ру­ками современных мастеров признается допу­стимым и довольно широко практикуется. При этом, как правило, воспроизводится и старая технология, т. е. вновь дополняемые изразцы, например, изготавливаются путем обжига с нанесением глазури. Опыты замены их имита­цией па основе применения новых материалов (в частности, эпоксидных смол) до сего вре­мени не дали удовлетворительных результатов.
