Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

ГОУ ВПО Череповецкий Государственный Университет

Инженерно-экономический институт

Кафедра строительных технологий

и экспертизы недвижимости

Пояснительная записка

к курсовому проекту по дисциплине "ТПРГ":

"Технический проект застройки микрорайона в жилом районе"

Выполнил студент

группы 5ЭН-32:

Малинин М. С.

Принял преподаватель:

Бойко В. П.

Отметка о зачёте:

г. Череповец, 2007-2008 у.г.

Введение

Микрорайон является первичным звеном жилого района – основной структурной единицей селитебной территории. Он проектируется как комплекс, изолированный от основного городского движения, с полным повседневным бытовым обслуживанием, где для населения созданы наиболее здоровые и удобные условия проживания.

В данном курсовом проекте приводится проект детальной планировки микрорайона в Зашекснинском районе г. Череповца.

Исходные данные для проектирования:

Градостроительные и природные условия

Градостроительные условия

Расположение микрорайона: данный микрорайон расположен в южной части Зашекснинского жилого района г. Череповца.

Степень освоения микрорайона: Микрорайон не освоен.

Место и значение проектируемого микрорайона в архитектурно-пространственной организации жилого района

Зашекснинский жилой район играет важную роль в отношении архитектурно-пространственного развития города в целом.

Освоение и крупномасштабное заселение этого района постепенно приводит к перемещению культурного и экономического центра города из Индустриального района в Зашекснинский.

Именно поэтому важно уделить особое внимание архитектурной концепции микрорайона.

Описание улиц, магистралей, ограничивающих проектируемый микрорайон.

Данный микрорайон ограничен с Севера магистралью районного значения, с трёх других сторон – жилыми улицами (ул. Южная, Западная, Восточная).

Основное назначение магистрали районного значения: транспортная и пешеходная связи между жилыми районами, а также между жилыми и промышленными районами, общественными центрами, выходы на другие магистральные улицы.

Основное назначение жилых улиц: транспортная (без пропуска грузового и общественного транспорта) и пешеходная связи на территории жилых районов (микрорайонов), выходы на магистральные улицы и дороги регулируемого движения. Характеристика использования территории микрорайона.

Общая характеристика современного использования территории приведена микрорайона в виде экспликации в табл. 1. (см. приложение).

Анализируя таблицу 1, приходим к выводу о том, что необходимо надстроить этажи в зоне многоэтажной застройки и в зоне малоэтажных жилых комплексов.

В многоэт.: Nчел,полиф=301575м2 /25,5(м2/чел) =11826 чел. Должно проживать: 11800.

В малоэтажных: 6000/30=200 чел. Должно проживать: 200.

Данные приведены в следующей экспликации (по жилым зданиям).

Таблица 2 (см. приложение).

Уменьшается норма общей площади на человека в зоне многоэт. застройки:

286724/11800=24,3 м2.

Таблица 3. Экспликация проектируемых площадок

Обозначение по генплану	Наименование	Общая площадь	Примечания
	Спортивные площадки
Ф	Футбольное поле для тренировок	3475
В	Волейбольная площадка для тренировок	385
Г	Гимнастическая площадка	92,97
	Итого по спорт площадкам:	3952,97
Х	Хозяйственные площадки	3482,17
Д	Детские игровые площадки	5485,36
	Парковки для автомобилей, разворотные площадки, проезды
	Проезды	17884,93
	Тротуары	16545,74
	Парковки	7673,59
	Разворотные площадки	837,57
	Итого по разворотным площадкам:	42941,83

Определение возрастной структуры населения из заданной численности в 12 000 человек

Природные условия

Нормативные значения температур

Среднемесячная годовая температура

Абсолютный годовой температурный минимум

Абсолютный годовой температурный максимум

Расчётная зимняя температура

Преобладающее направление ветра:

Январь: юго-западный, южный;

Июль: юго-западный, западный;

Влажность воздуха:

Средняя абсолютная влажность воздуха:

январь: ;

июль: .

Средняя относительная влажность:

январь: ;

июль: .

Осадки за год:

Общее количество осадков за год:

Суточный максимум

Средняя из наибольших высот снежного покрова:

Последняя дата образования и разрушения снежного покрова:

Нормативная глубина промерзания грунтов

Архитектурно-планировочное решение

Расчёт жилого фонда при норме 30 м2 на 1 человека:

Sжилая = N · 30= 12 000 · 30 = 360 000 м2

Расчет площади в домах с различным количеством подъездов:

- одноподъездные дома

Sжилая, эт = 331 м2

- двухподъездные дома

Sжилая, эт = 331 + 331 = 662 м2

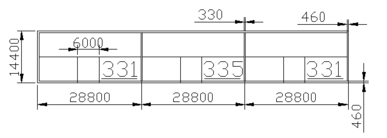

- трехподъездные дома

Sжилая, эт = 331 + 335 + 331 = 997 м2

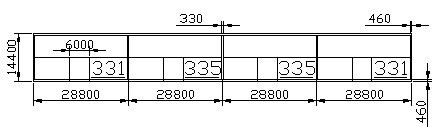

- четырехподъездные дома

Sжилая, эт = 331 + 335 + 335 + 331 = 1332 м2

Структура построения

Основа – жилые группы (дворы), составленные 6 домами. Во дворах оборудованы детские площадки. В каждом дворе предусмотрен проезд и разворотная площадка для автомобилей, хозяйственные площадки.

Обслуживающие учреждения повседневного использования (школа, аптека, детский сад); периодического использования (универсам, сбербанк, почтовое отделение, опорный пункт правопорядка, ЖЭК, банк, страховая компания); эпизодического посещения (кафетерии, спортивные комплексы, развлекательные центры, бассейн)

5. Система зелёных насаждений

В данном микрорайоне существуют и запроектированы несколько типов зелёных насаждений: групповая и рядовая посадка лиственных и хвойных деревьев вдоль проездов; сквер; газоны на детских площадках, около жилых домов и общественных объектов.

6. Композиция застройки выполнена следующим образом

Проектируемый микрорайон связан с жилым районом транспортными путями, ландшафт не подвергается существенным изменениям. Силуэт застройки, представляет собой систему домов различной этажности. Площадки планируется объединить тротуарами и транспортными путями, вблизи которых будут располагаться парковочные карманы, остальная часть будет занята газонами и зелёными насаждениями. Проектируемые жилые группы расположены в центре микрорайона.

Площадь микрорайона в "красных линиях":

Sкрасные линии=65,85 га.

Выводы: существующая плотность жилого фонда соответствует требованиям СНиП 2.07.01-89.

Озеленение и малые архитектурные формы

Существующая растительность в основном состоит хвойных и лиственных деревьев. Проектируемая растительность является хвойной. Озеленение служит защитой от ветра, шума, солнца. Перед входом в каждый дом планируется обустроить место отдыха взрослых (скамейка, урна для мусора).

Детские площадки по проекту оборудованы качелями, лесенками, лабиринтами, каруселями, деревянными и каменными скульптурами).

В каждом дворе планируется устроить клумбы.

Проезды. Пешеходные пути. Хозяйственные площадки

Планировка проездов кольцевая. Дороги – асфальтобетонное покрытие, тротуары – асфальтобетон, тротуарная плитка, песчано-набивные дорожки (в скверах и парках). Уклон тротуаров и дорог 0,003-0,007.

Ширина проездов – 3,5 м; 7 м.

Ширина тротуаров – 1,5 м.

Количество машин на микрорайон численностью 12000 чел.:

Nмаш=12500машин=6000 машин.

Количество стоянок на микрорайон: S=25м26000=150000м2

Парковки для автомобилей, разворотные площадки, проезды
Проезды	17884,93
Тротуары	16545,74
Парковки	150000
Разворотные площадки	837,57
Итого по разворотным площадкам, проездам:	42961,83

Вертикальная планировка. Водоотвод. Дренаж

Проектирование ведется на открытой местности. Перепад рельефа по заданию – 1,3 м. Больших объёмов земляных работ не требуется.

Величина уклона – 0,004.

Около каждого здания имеется дождеприемные колодцы. Дренаж – кольцевой вокруг каждого здания.

Водоснабжение и канализация

Все здания и сооружения будут подключены к общегородской системе водоснабжения и канализации, которые расположены вдоль улиц, окружающих микрорайон. Трубы коллекторов асбестоцементные. Принимаем хозяйственно-питьевую систему внутреннего водопровода, предназначенную для подачи воды, удовлетворяющей требованиям, установленным ГОСТ 2874—73 "Вода питьевая", для питья, умывания, купания, приготовления пищи и других хозяйственных нужд.

Схема сети внутреннего водопровода – тупиковая, с нижней разводкой магистралей. В наш курсовой проект в систему внутреннего хозяйственно-питьевого водопровода запроектировали водомерный узел с обводной линией, так как в зданиях только один ввод.

Сеть канализации не закольцовывается. Теплоснабжение и газификация. В данном микрорайоне запроектирована система водяного отопления (надёжна в эксплуатации и отвечает гигиеническим требованиям). Однотрубная система водяного отопления. Теплоснабжение микрорайона будет обеспечивать ближайшая котельная (теплоноситель – вода). Система газоснабжения микрорайона представлена системой газопроводов среднего давления. К объектам сети газоснабжения можно отнести газораспределительный пункт, на котором понижается давление газа для подачи его в квартиры и учреждения. Электроснабжение и слаботочные электрические сети. Электроснабжение и электрическая связь – централизованные. Будут проведены ко всем зданиям. Микрорайон планируется телефонизировать, а также осуществлять радиовещание. Телефонный кабель будет прокладываться под землёй вдоль газонов.
