В большинстве случаев целесообразно так организовать про­изводство дорожно-строительных работ, чтобы в благоприятный период (летний строительный сезон) непрерывно «выдавать» ко­нечную продукцию — полностью готовую дорогу, а в остальные периоды года — ограничиться строительством составных ее частей, т. е. отдельных конструктивных элементов дороги. С наступлением следующего летнего сезона необходимо снова возвращаться к вы­пуску полностью готовых к эксплуатации участков дороги, посте­пенно ликвидируя некомплектность, возникшую в результате зим­них работ. Таким образом, летом работы всегда будут вести комп­лексным потоком, а зимой — отдельными специализированными потоками, технология работ которых лучше других приспособлена к выполнению в зимних условиях.

В то же время, несмотря на такие изменения в организации работ необходимо строго соблюдать требование о непрерывном и равномерном использовании всех имеющихся на строительстве трудовых и материально-технических ресурсов в течение всего периода строительства. Для этого необходимо планировать на зим­ний период работы технологически пригодные к выполнению при отрицательных температурах воздуха. В частности, следует ориен­тироваться на выполнение зимой основных объемов сосредоточен­ных работ (крупных выемок и насыпей, больших и средних мос­тов, зданий эксплуатационной службы и т. п.).

Суточная трудоемкость работ зимнего периода должна быть равна суточной трудоемкости работ летнего периода. Парк средств механизации в течение всего года также должен иметь примерно равномерную загрузку. Выполнение этой задачи встречает серьез­ные затруднения, так как многие дорожно-строительные машины зачастую непригодны к целесообразному использованию в зим­них условиях (автогудронаторы, дорожные фрезы, асфальтоуклад­чики и т. п.). Для них необходимо планировать вывод из работы на весь зимний период, частично используя его для ремонта.

3. ПОСТРОЕНИЕ ГРАФИКОВ ОРГАНИЗАЦИИ

ДОРОЖНО­СТРОИТЕЛЬНЫХ РАБОТ ПОТОЧНЫМ МЕТОДОМ

П оточную организа­цию строительства авто­мобильных дорог можно характеризовать линей­ным календарным графи­ком в плоской системе ко­ординат. На таких графи­ках в условном масштабе откладывают по вертика­ли время, а по горизон­тали протяженность доро­ги. Так как при поточной организации строитель­ства дорог непрерывно из­меняется время и место производства работ, то каждый поток можно представить в виде ус­ловной точки, переме­щающейся в плоскости координат. Линия, пред­ставляющая собой след движущей точки, харак­теризует работу потока во времени и пространстве.

Схематический график строительства автомо­бильной дороги поточным методом показан на рис. 1.

На графике по верти­кали откладывают время производства работ в сут­ках или в рабочих сменах (на укрупненных графи­ках — в неделях или меся­цах), а по горизонтали — протяженность строящей­ся дороги в километрах. Наклонная линия OD ха­рактеризует перемещение всего комплекса механизированных отрядов по строящейся дороге в зависимости от времени, прошедшего с начала строительства, и место­положения участка производства работ на дороге. Для того чтобы найти в какие сроки, на каком километре дороги будут произво­диться работы, необходимо из точки на вертикали ОТ, показываю­щей время производства работ, провести горизонтальную прямую до пересечения с линией потока и затем из точки пересечения опу­стить перпендикуляр на линию OL. Точка, полученная на линии OL, покажет, на каком километре дороги производят работы, а отрезок от начала координат до найденной точки будет равен протяженно­сти законченного участка дороги. На рис. 1 точка В, соответствую­щая двум месяцам производства работ, связана через точку А с точкой С. Отрезок ОС, равный 9 км, показывает готовый участок дороги, а точка С на 9 км — условное местонахождение механизи­рованных отрядов.

График потока на рис. 1 представлен прямой линией OD. Это говорит о том, что поток имеет постоянную скорость. При пере­менной скорости потока движущаяся условная точка на плоскости оставит след в виде кривой при непрерывном изменении скорости или ломаной линии при периодическом изменении скорости. В по­следнем случае переломы линий определяют место и время изме­нения скорости. Между переломами скорость потока остается постоянной. В каждой точке графика скорость потока характери­зуется тангенсом угла между линией потока и вертикалью (tga).

Графики потоков с переменными скоростями различного харак­тера представлены на рис. 2 и 3.

Линия, характеризующая темп вывозки материала, представ­ляет собой плавную кривую, tg a наибольший в точке выхода на строящуюся дорогу подъездного пути из карьера и постепенно уменьшается по мере удаления из нее (с увеличением дальности возки).

На рис. 3 ломаной линией показано периодическое изменение темпов работ по возведению земляного полотна, вызванное нерав­номерным распределением объемов земляных работ по трассе.

Изображение на графике потока по строительству автомобиль­ной дороги одной линией и положения всех средств потока в каж­дый определенный момент одной точкой носит условный харак­тер. В действительности механизированные отряды, выполняющие различные виды работ, не сосредоточены в одной точке, а зани­мают в процессе строительства фронт работ в большинстве случаев равный нескольким километрам. Несмотря на эту условность, гра­фики с изображением комплексного потока одной линией дают достаточно четкую характеристику общих принципиальных схем организации строительства, особенно на автомобильных дорогах большой протяженности.

Подобным образом строят также графики каждого специали­зированного потока в отдельности. Так как захватки специализи­рованных потоков имеют значительно меньшую длину, то их графики более точно отражают действительное состояние работ на дороге. Для взаимной увязки действий всех специализирован­ных потоков строят линейные календарные графики комплексного потока с выделением линий специализированных потоков.

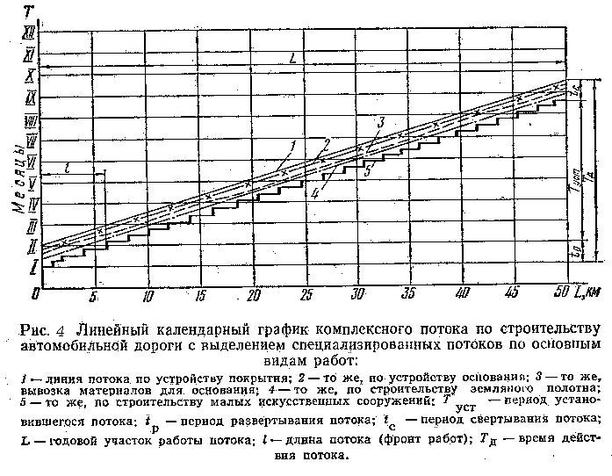

На рис. 4 показан пример графика комплексного потока с постоянной скоростью специализированных потоков по устройству покрытия и основания и переменной скоростью потоков по строи­тельству малых искусственных сооружений, земляным работам и вывозке материалов. Колебания скорости трех последних потоков незначительны, а их средние значения примерно равны скоростям потоков по устройству дорожной одежды. Поэтому в период с мар­та до сентября комплексный поток можно считать действующим со средней скоростью, равной скорости потока по устройству по­крытия.

При проектировании графика комплексного потока работы всех специализированных потоков необходимо так увязывать между собой, чтобы обеспечить достаточный (но не чрезмерный) фронт для размещения и работы всех средств механизации и наличие непрерывно используемого и вновь возобновляемого задела по работам каждого потока (кроме завершающего), который играл бы роль резервного фронта на случай каких-либо задержек в рабо­те отдельных потоков.

Н а линейных календарных графиках это требование приводит к необходимости соблюдать определенные интервалы между линиями смежных специализированных потоков. Величины этих интервалов определяются технологической схемой расстановки средств механизации в потоке и величиной расчетного задела между смежными специализированными потоками.

Ниже в п.4 даны детальные характеристики параметров потока, показанные на рис. 4.

Для графического изображения организации поточного строи­тельства могут быть использованы также сетевые графики.

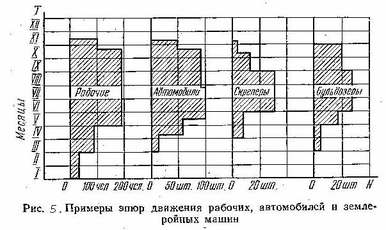

При разработке графической документации по организации дорожно-строительных работ нельзя ограничиваться графиками, отражающими только производство работ (выпуск строительной продукции). Они должны быть подкреплены графиками (эпюрами), характеризующими равномерность (уровень) использования налич­ных трудовых и материальных ресурсов строительной организации. Примеры эпюр движения по месяцам рабочих, автомобилей и основных землеройных машин показаны на рис. 5.

4. ОСНОВНЫЕ ПАРАМЕТРЫ ДОРОЖНО-СТРОИТЕЛЬНЫХ

ПОТОКОВ

Поточное строительство автомобильных дорог характеризуется численным значением ряда параметров. Величины этих параметров зависят от уровня организации строительства и конкретных усло­вий производства работ на каждом объекте.

Ниже даны определения и краткие характеристики основных параметров дорожно-строительных специализированных и комп­лексных потоков. Знание параметров потоков и закономерностей их изменения необходимо как для проектирования организации поточного строительства, так и для оперативного управления им.

1. Время действия потока — продолжительность работы всех средств потока. Для специализированного потока — это продол­жительность работы одного специализированного отряда, включая периоды развертывания и свертывания работ. Для комплексного потока — это время от начала работы первого специализирован­ного отряда до конца работы последнего.

При многолетнем строительстве одного объекта различают годовое и полное время действия потока. Под годовым временем понимают продолжительность действия потока в течение одного года. Оно может составлять от нескольких месяцев до одного года. Под полным временем понимают продолжительность дейст­вия многолетнего потока (обычно порядка двух-трех лет). Время действия потока зависит от протяженности строящейся дороги, скорости потока, длины участка работы потока и климатических условий района строительства.

Отдельные специализированные потоки могут действовать в течение всего года. К таким потокам относят в первую очередь потоки по строительству искусственных сооружений, гражданских постоянных и временных зданий, по заготовке дорожно-строитель­ных материалов. В течение всего года целесообразно также про­изводить работы по устройству гравийных и щебеночных дорож­ных одежд, постройку сборных бетонных покрытий и др.

В России за последние годы значительно увеличились объемы работ, производимых в зимнее время. Однако большую часть дорожно-строительных работ пока еще выполняют в течение летнего строительного сезона. Годовое время действия комплекс­ного потока для средней части России обычно составляет от 5 до 7 месяцев. На юге оно увеличивается до 9—10 месяцев, на севере сокращается до 3—4 месяцев.

Время действия потока должно быть увязано с заданными сроками строительства: его началом и сдачей дороги в постоянную эксплуатацию. Следует учитывать также изменение состава работ и их технологии в различные климатические периоды.

Определение продолжительности действия потока начинают с определения количества рабочих дней, приходящихся на весь срок строительства. Для этого из числа календарных дней вычитают выходные и праздничные дни, а также предполагаемое число дней плохой погоды по данным метеорологических справочников. Затем выделяют количество рабочих дней по периодам с различной по­годной характеристикой:

а) в "летнем строительном периоде с устойчивой температурой выше +10°;

б) весной и осенью с коле­баниями температур от —5 до +10°;

в) с температурой ниже -5

На основании этих данных разрабатывают технологию произ­водства дорожно-строительных работ с учетом возможности выпол­нения их при различных погодных условиях. При определении сроков производства различных видов работ окончание их увязы­вают со сроками окончания работ по устройству покрытия и от­делки дороги. Обычно сдачу дороги в эксплуатацию назначают в третьем или в четвертом квартале. Все работы должны быть за­кончены к моменту окончания устройства покрытия, не позже последних дней летнего строительного сезона. После установления периодов выполнения каждого вида работ определяют период, в течение которого можно вести работы комплексным потоком.

2. Период развертывания потока — период времени, необходи­мый по технологическим и организационным условиям для после­довательного ввода в работу всех средств механизации потока. Для специализированного потока время развертывания обычно ограничено несколькими часами, реже — несколькими сменами. Для комплексного потока период развертывания равен времени, необходимому для ввода в работу всех специализированных отря­дов. Величина периода развертывания комплексного потока зави­сит от количества и времени развертывания составляющих его специализированных потоков, длины расчетных заделов и техноло­гических разрывов во времени между смежными работами.

В течение периода развертывания комплексного потока в нача­ле строительства новой дороги машины специализированных пото­ков, включающиеся в работу не первыми, простаивают, что приво­дит к уменьшению длины годового участка работы комплексного потока. Следует принимать меры к тому, чтобы период разверты­вания комплексного потока был, возможно, короче. Основные меро­приятия по сокращению периода развертывания состоят в рацио­нальном проектировании дорожных конструкций и в разработке технологических схем производства работ без больших техноло­гических разрывов во времени. Нерационально запроектированные многослойные конструкции дорожных одежд в сочетании с растя­нутыми во времени способами производства работ могут довести период развертывания до месяца и даже более.

В целях уменьшения отрицательного влияния периода развер­тывания при разработке организации работ следует ограничивать его 10—15 днями. При многолетнем потоке нельзя допускать в начале каждого последующего года развертывание потока заново от нуля. Перерывы (если они имеют место) на зимний период сле­дует производить так, чтобы сохранить необходимый задел по каж­дому виду работ для развертывания в последующем году всего комплексного потока в самые короткие сроки.

3. Период свертывания потока — период времени, необходимый для последовательного вывода из работы всех средств механиза­ции потока после полного окончания заданных работ. Для специа­лизированного потока этот период обычно равен нескольким часам или одной-двум сменам. Для комплексного потока период свер­тывания равен промежутку времени от конца работы первой ма­шины первого специализированного отряда до конца работы последней машины последнего специализированного отряда. При одинаковой и постоянной скорости всех специализированных пото­ков период свертывания комплексного потока равен периоду его развертывания.

Период свертывания комплексного потока по своей зависимости от других параметров потока и по своему влиянию на них анало­гичен периоду развертывания. Поэтому при разработке органи­зации строительства и в процессе оперативного руководства необ­ходимо обеспечивать минимальную продолжительность периода свертывания комплексного потока.

4. Участок работы потока (комплексного или специализирован­ного) — участок дороги, который может быть построен одним пото­ком. Различают годовой (сезонный) и суммарный (общий) участки работы потока.
