11.4. Выводы:

Поскольку, вычисленное значение тока однофазного к.з. 190,1 А превышает наименьший допустимый по условию срабатывания защиты ток 9 А, то нулевой защитный проводник выбран правильно, т.е. отключающая способность системы зануления обеспечена.

11.5. Расчет вентиляции.

Для расчета массы вредных веществ, образующихся при пайке необходимо знать количество припоя, расходуемого на операции пайки. Пайка осуществляется припоем ПОСК50-18. Состав: олово - 50 %; свинец - 32 %: кадмий - 18 %.

Остановимся на оценке воздействия свинца и олова, как наиболее ядовитых веществ. Масса припоя необходимого для пайки M=p_*V

 =8,5 мг/мм²- плотность припоя.

Объем припоя (V) можно рассчитать исходя из того, что пайка производится с помощью фольги толщиной 0,15 мм и площадью и равной площади платы.

М=0,85_* 0,15_* 600=765 мг

Исходя из полной загруженности монтажник за 1 час может затратить в сред­нем 4,6 г припоя. Часовая концентрация свинца и олова находится по формуле:

М= N_* Мпр, где N - процентное содержание вредного вещества

Мол=0,5_*4,6=2,3 г

Мсв=0,32_*4,6=1,5 г

В процессе пайки в воздухе рабочей зоны за 1 час работы выделяется от 0,02 до 0,04% массы каждого компонента. Отсюда имеем:

m_ОЛ=0,0004_*2,3=0,92 мг

m_СВ=0,0004_*1,5=0,6 мг

Рабочее место монтажника организовано в виде монтажного стола. Исходя из этого находим объем рабочей зоны, а именно ширина - 1,5 м; глубина - 1 м; высота, определяющаяся высотой потолка цеха - 4 м.

Получаем объем V=1_*1,5_* 4=6м².

Проверим фактическую концентрацию вредных веществ в рабочей зоне:

Кол=0,92/6=0,15 мг/м

Ксв=0,6/6=0,1 мг/м

ПДК свинца согласно ГОСТ 12.1.007-88 составляет 0,01 мг/м, поэтому необ­ходимо предусмотреть меры по вентиляции воздуха.

Рассмотрим наиболее эффективный метод вентиляции - местную.

Местная вентиляция состоит из нескольких видов: воздушный зонт, вытяж­ные шкафы, отсасывающие панели, бортовые отсосы и др. Она используется для удаления вредностей 1 и 2 классов из мест их образования для предотвращения распространения их в воздухе производственного помещения, а также для обес­печения нормальных условий на рабочих местах. Для расчета вентиляции по уда­лению вредных испарений при проведении пайки выберем наиболее удобный ва­риант местной вентиляции воздушный зонт.

Воздушный зонт представляет собой металлический колпак, расположенный над источником вредных выделений. Сечение всасывающего отверстия колпака должно иметь форму, геометрически подобную горизонтальной проекции зеркала вредных выделений.

Примерная схема вытяжного зонта показана на рисунке 11.3.

Размер В каждой из сторон всасывающего сечения колпака определяется по формуле:

B_ДЛ._Ш=b_ДЛ.Ш+2_* 0,4_* h , где

b_ДЛ.Ш - размер стороны (или диаметр) зеркала выделения вредностей, м,

h - расстояние от поверхности источника выделения до приемного отверстия колпака, м.

Чем меньше значение h, тем эффективнее работа зонта. Минимальное зна­чение h определяется удобством работы при конкретном технологическом про­цессе. Для равномерности всасывания угол раскрытия колпака надо принимать не менее 60 градусов.

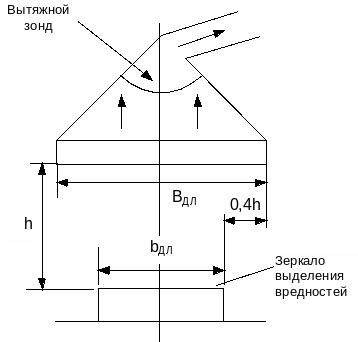

Рис. 11.3. Примерная схема вытяжного зонта.

Объем удаляемого воздуха, м³/ч определяется по формуле:

G_30HT =3600_* F_ЗОНТ * V_ЗОНТ где

F_ЗОНТ - площадь приемного отверстия;

V_ЗОНТ - средняя скорость воздуха в приемном отверстии зонта, м/с

11.6. Расчет геометрических длин воздухозаборника.

Проведем расчет сторон колпака зонта. Зеркало выделения вредностей при выполнения монтажных и сборочных работ в нашем случае имеет прямоугольную форму и не превышает следующих размеров:

длина b_ДЛ - до 0,5м,

ширина b_Ш - до 0,3 м и высота - до 0,2 м.

Расстояние h от поверхности источника выделения до приемного отверстия колпака определяется удобством работы и равно 1,5 м. Отсюда получаем, что длина и ширина колпака зонта:

В_ДЛ=b_ДЛ +2_* 0,4_* b=0,5+2_* 0,4_* 1,5=1,7 м

В_Ш= b_Ш +2_* 0,4_* b=0,3+2_* 0,4_* 1,5=1,5 м

Для расчета Q_ЗОНТ необходимо определить F_ЗОНТ площадь приемного от­верстия зонта: F_ЗОНТ = В_{ДЛ *} В_Ш =1,7_* 1,5=2,55м².

Проведем расчет G_ЗОНТ, результаты запишем в таблицу 11.1.

Таблица 11.1.

Проведем расчет объема воздуха, подлежащего очистке от свинца:

Q=m_СB:K_СВ=0,6:0,1=60 м³/ч

11.7. Выводы по разделу.

Сравнивая Q и рассчитанные значения Q_ЗОНТ получили, что взятый воздухо-заборник способен удалить все вредные вещества, содержащиеся в воздухе, а значит задача его очистки может считаться решенной.
