Iкз>=Iном*К (4.4)
Где К коэффициент кратности номинального тока плавкой вставки предохранителя. В данном случае К>3, поэтому наименьшим допустимым током Iкз должен быть Iкз min=3 А. Расчитанное значение Iкз=177 А, а следовательно, отключающая способность системы обеспечена Время выгорания предохранителя менее 0,01 с.
Оценим напряжение прикосновения , возникающее при замыкании фазы на корпус:
Uпр max=Uф*(Rп/(Rо+Rп)*Rнс+Rнр)/R (4.5)
Где R=Rф+Rн+Zт/3+Rдоп (4.6)
Rо= 4 Ом; Rп=10 Ом
R=0,322+0,322+0,906/3+0,3=1,246 Ом
Uпр max=9220*(10/(4+10)*0,,112+0,21))/1,246=51,2 В
При данных значениях напряжения прикосновения и времени выгорания предохранителя обеспечивается защита от поражения током. .

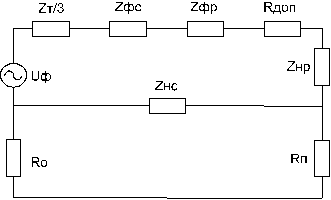

Расчетная схема электрической сети для случая замыкания одной из фаз на корпус прибора.
Рисунок 5.1.
Zфс, Zфр - комплекс сопротивлений фазного провода силового кабеля и кабеля разводки внутри здания.
Zнс, Zнр - комплекс сопротивлений нулевого провода силового кабеля и кабеля внутренней разводки.
Ro,Rп - сопротивление заземления нейтрали и повторного заземления.
Rдоп - дополнительное сопротивление.
Uф - фазное напряжение.
6.Заключение.
В обзоре литературы были рассмотрены различные методы получения электретов в плазме газового разряда, модели и влияние внешних факторов на характер заряда электрета.
Было приведено технико-экономическое обоснование данного дипломного проекта.
В экспериментальной части были показаны: методика получения электретов в плазме газового разряда; сконструирована ячейка для электретирования мембран диаметром 10 мм.; оптические исследования электретированных пленок фторопласта - 4; сконструирован электретный микрофон для мембран данного диаметра. Исследовалось влияние режимов электретирования на характеристики электретов. Были приведены выводы и рекомендации по экспериментальной части.
В экономической части: был построен ленточный график; составлены сметы затрат на разработку; расчет цены для НИР; выводы по эффективности предложений.
По безопасности и экологичности проекта были рассмотрены опасные и вредны факторы влияющие на инженера - исследователя, и приведен расчет зануления.
