DMAP разработан в первую очередь для организации беспроводного доступа в сети Internet через ISDN сети и поддержания речевых терминалов и терминалов передачи данных DECT. Поэтому базируется DMAP на протоколах ISDN, GAP и DSP.

Этот профиль тесно связан с компьютерной технологией, в частности ноутбуками. Потому для обеспечения совместимости и упрощения доступа в терминале эмулируется клиент САРI (v. 1.1/2.0), а в базовой станции — сервер САРI.

DPRS создает основу для сопряжения всех услуг беспроводной пакетной передачи данных, которые предоставляются через интерфейс DECT, независимо от того, в каком приложении (домашний сектор, домашний офис, малый офис, корпоративный сектор, системы общего пользования) используется этот продукт, и, следовательно, значительно подтолкнет развитие рынка DECT-продуктов передачи данных.

Особенности сопряжения систем DECT с внешними сетями.

Как уже неоднократно отмечалось выше, стандарт DECT – это одно из последних достижений в области цифровой связи. Наиболее эффективно системы DECT работают при сопряжении именно с цифровыми сетями. Однако, на данный момент достаточно типичной является ситуация, когда оборудование DECT необходимо подключать по аналоговым абонентским линиям. Особенно это характерно для домашних радиотелефонов и офисных систем небольшой емкости. Следует отметить, что и для систем WLL в России в настоящий момент следует ориентироваться на аналоговые АЛ. Структура коммутационного оборудования ГАТС в целом по России такова, что только около 32 % АТС цифровые, а 50 % - координатные и 18 % еще декадно – шаговые. Кроме того, большое многообразие типов СЛ отечественных АТС и вполне определенные, характерные для импортного оборудования, протоколы сопряжения систем DECT с внешними сетями (R2, V5.1, V5.2, EDSS-1 и для отдельных систем 2-х проводные АЛ) вызывают необходимость использования конвертеров и протоколов.

Правильный выбор комплекса оборудования: конвертер протоколов и система DECT, позволяет оптимизировать показатель цена – качество. Практика развертывания различного рода систем показала, что из большого числа имеющихся на рынке конвертеров протоколов наиболее перспективными являются решения на базе коммутатора «Гранит – К».

Преимущества выбора DECT.

• Качество проводной линии связи - 32k ADPCM

• Самая высокая скорость передачи данных среди всех TDMA-стандартов

• Возможность создания различных систем на основе DECT:

  • - домашние бесшнуровые многотрубочные системы, которые также подходят для малого офиса,

  • - микросотовые беспроводные корпоративные системы (офисные и учрежденческие АТС с радиодоступом),

  • - микросотовые системы общего пользования (СТМ),

• - системы фиксированного радиодоступа (WLL) и др.

• Сосуществование различных некоординируемых DECT-систем в общем частотном диапазоне без необходимости частотного планирования Совместимость оборудования разных производителей (при наличии GAP)

• Обеспечение перехода из соты в соту без разрыва соединения (хэндовер)

• Возможность обслуживания одной трубки в разных сетях (частных и общего пользования)

• Обеспечение большого трафика - до 10,000 Эрл/ км².

• Совместимость с другими радиосистемами Отсутствие канала управления - устойчивость к радиопомехам

• Низкий уровень излучения - безопасность для здоровья

Основные сведения о стандарте GSM-900.

Общие характеристики стандарта GSM

В соответствии с рекомендацией СЕРТ 1980 г., касающейся использования спектра частот подвижной связи в диапазоне частот 862-960 МГц, стандарт GSM на цифровую общеевропейскую (глобальную) сотовую систему наземной подвижной связи предусматривает работу передатчиков в двух диапазонах частот: 890-915 МГц (для передатчиков подвижных станций - MS), 935-960 МГц (для передатчиков базовых станций – BTS).
В стандарте GSM используется узкополосный многостанционный доступ с временным разделением каналов (NB ТDМА). В структуре ТDМА кадра содержится 8 временных позиций на каждой из 124 несущих.
Для защиты от ошибок в радиоканалах при передаче информационных сообщений применяется блочное и сверточное кодирование с перемежением. Повышение эффективности кодирования и перемежения при малой скорости перемещения подвижных станций достигается медленным переключением рабочих частот (SFH) в процессе сеанса связи со скоростью 217 скачков в секунду.
Для борьбы с интерференционными замираниями принимаемых сигналов, вызванными многолучевым распространением радиоволн в условиях города, в аппаратуре связи используются эквалайзеры, обеспечивающие выравнивание импульсных сигналов со среднеквадратическим отклонением времени задержки до 16 мкс.

Cистема синхронизации рассчитана на компенсацию абсолютного времени задержки сигналов до 233 мкс, что соответствует максимальной дальности связи или максимальному радиусу ячейки (соты) 35 км.
В стандарте GSM выбрана Гауссовская частотная манипуляция с минимальным частотным сдвигом (GMSK). Обработка речи осуществляется в рамках принятой системы прерывистой передачи речи (DTX), которая обеспечивает включение передатчика только при наличии речевого сигнала и отключение передатчика в паузах и в конце разговора. В качестве речепреобразующего устройства выбран речевой кодек с регулярным импульсным возбуждением, долговременным предсказанием и линейным предикативным кодированием с предсказанием (RPE/LTR-LTP-кодек). Общая скорость преобразования речевого сигнала - 13 кбит/с.
В стандарте GSM достигается высокая степень безопасности передачи сообщений осуществляется шифрованием сообщений по алгоритму шифрования с открытым ключом (RSA).

В целом система связи, действующая в стандарте GSM, рассчитана на ее использование в различных сферах. Она предоставляет пользователям широкий диапазон услуг и возможность применять разнообразное оборудование для передачи речевых сообщений и данных, вызывных и аварийных сигналов; подключаться к телефонным сетям общего пользования (PSTN), сетям передачи данных (PDN) и цифровым сетям с интеграцией служб (ISDN).

Основные характеристики стандарта GSM:

Структурная схема и состав оборудования сетей связи

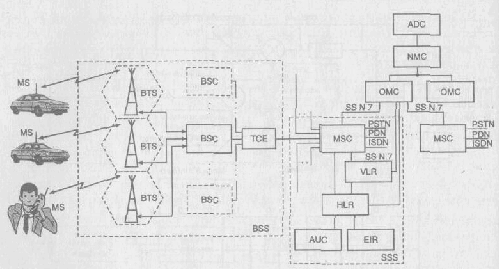

Рис.4 Функциональное построение и интерфейсы в стандарте GSM

Функциональное построение и интерфейсы, принятые в стандарте GSM, иллюстрируются структурной схемой рис.4, на которой MSC (Mobile
Switching Centre) - центр коммутации подвижной связи; BSS (Base Station System) - оборудование базовой станции; ОМС (Operations and Maintenance Centre) - центр управления и обслуживания; MS (Mobile Stations) - подвижные станции.

Функциональное сопряжение элементов системы осуществляется рядом интерфейсов. Все сетевые функциональные компоненты в стандарте GSM взаимодействуют в соответствии с системой сигнализации МККТТ SS N 7 (CCITT SS. N 7).

Центр коммутации подвижной связи обслуживает группу сот и обеспечивает все виды соединений, в которых нуждается в процессе работы подвижная станция. MSC аналогичен ISDN коммутационной станции и представляет собой интерфейс между фиксированными сетями (PSTN, PDN, ISDN и т.д.) и сетью подвижной связи. Он обеспечивает маршрутизацию вызовов и функции управления вызовами. Кроме выполнения функций обычной ISDN коммутационной станции, на MSC возлагаются функции коммутации радиоканалов. К ним относятся "эстафетная передача", в процессе которой достигается непрерывность связи при перемещении подвижной станции из соты в соту, и переключение рабочих каналов в соте при появлении помех или неисправностях.

Каждый MSC обеспечивает обслуживание подвижных абонентов, расположенных в пределах определенной географической зоны (например, Москва и область). MSC управляет процедурами установления вызова и маршрутизации. Для телефонной сети общего пользования (PSTN) MSC обеспечивает функции сигнализации по протоколу SS N 7, передачи вызова или другие виды интерфейсов в соответствии с требованиями конкретного проекта. MSC формирует данные, необходимые для выписки счетов за предоставленные сетью услуги связи, накапливает данные по состоявшимся разговорам и передает их в центр расчетов (биллинг-центр). MSC составляет также статистические данные, необходимые для контроля работы и оптимизации сети. MSC поддерживает также процедуры безопасности, применяемые для управления доступами к радиоканалам.

MSC не только участвует в управлении вызовами, но также управляет процедурами регистрации местоположения и передачи управления, кроме передачи управления в подсистеме базовых станций (BSS). Регистрация местоположения подвижных станций необходима для обеспечения доставки вызова перемещающимся подвижным абонентам от абонентов телефонной сети общего пользования или других подвижных абонентов. Процедура передачи вызова позволяет сохранять соединения и обеспечивать ведение разговора, когда подвижная станция перемещается из одной зоны обслуживания в другую. Передача вызовов в сотах, управляемых одним контроллером базовых станций (BSC), осуществляется этим BSC. Когда передача вызовов осуществляется между двумя сетями, управляемыми разными BSC, то первичное управление осуществляется в MSC. В стандарте GSM также предусмотрены процедуры передачи вызова между сетями (контроллерами), относящимися к разным MSC. Центр коммутации осуществляет постоянное слежение за подвижными станциями, используя регистры положения (HLR) и перемещения (VLR). В HLR хранится та часть информации о местоположении какой-либо подвижной станции, которая позволяет центру коммутации доставить вызов станции. Регистр HLR содержит международный идентификационный номер подвижного абонента (IMSI). Он используется для опознавания подвижной станции в центре аутентификации (AUC).

Практически HLR представляет собой справочную базу данных о постоянно прописанных в сети абонентах. В ней содержатся опознавательные номера и адреса, а также параметры подлинности абонентов, состав услуг связи, специальная информация о маршрутизации. Ведется регистрация данных о роуминге (блуждании) абонента, включая данные о временном идентификационном номере подвижного абонента (TMSI) и соответствующем VLR.

К данным, содержащимся в HLR, имеют дистанционный доступ все MSC и VLR сети и, если в сети имеются несколько HLR, в базе данных содержится только одна запись об абоненте, поэтому каждый HLR представляет собой определенную часть общей базы данных сети об абонентах. Доступ к базе данных об абонентах осуществляется по номеру IMSI или MSISDN (номеру подвижного абонента в сети ISDN). К базе данных могут получить доступ MSC или VLR, относящиеся к другим сетям, в рамках обеспечения межсетевого роуминга абонентов.

Второе основное устройство, обеспечивающее контроль за передвижением подвижной станции из зоны в зону, - регистр перемещения VLR. С его помощью достигается функционирование подвижной станции за пределами зоны, контролируемой HLR. Когда в процессе перемещения подвижная станция переходит из зоны действия одного контроллера базовой станции BSC, объединяющего группу базовых станций, в зону действия другого BSC, она регистрируется новым BSC, и в VLR заносится информация о номере области связи, которая обеспечит доставку вызовов.

Для сохранности данных, находящихся в HLR и VLR, в случае сбоев предусмотрена защита устройств памяти этих регистров.VLR содержит такие же данные, как и HLR, однако эти данные содержатся в VLR только до тех пор, пока абонент находится в зоне, контролируемой VLR.

Состав временных данных, хранящихся в HLR и VLR.

HLR	VLR
. Параметры аутентификации и шифрования 2. Временный номер движущейся подвижной станции, который назначается VLR 3. Адреса регистров перемещения VLR 4. Зоны перемещения подвижной станции 5. Номер соты при эстафетной передаче 6. Регистрационный статус 7. Таймер отсутствия ответа (отключения соединения) 8. Активность связи 9. Состав используемых в данный момент паролей	1. TMSI-временный международный идентификационный номер пользователя 2. Идентификаторы зоны расположения 3. Указания по использованию основных служб 4. Номер соты при эстафетной передаче 5. Параметры аутентификации и шифрования
