На рис. 7 представлена схема защиты трансфор­матора отпаечной подстанции. Оба контакта газовой за­щиты (как сигнальный, так и отключающий) питаются от трансформатора собственных нужд ТСН (рис. 7, а). Это допустимо, поскольку имеется дифференциальная защита, которая, являясь основной, резервирует дейст­вие газовой защиты в случае отказа последней при по­вреждениях трансформатора, сопровождающихся зна­чительным снижением напряжения на шинах собствен­ных нужд. Резистор 2СД (рис. 7, в), подключенный параллельно обмотке реле; ЗРП (типа РП-26), "увеличи­вает ток в обмотке указательного реле 2РУ (типа РУ-21) для обеспечения более четкой его работы. Реле ЗРП, сработав, самоудерживается через размыкающий .вспо­могательный контакт короткозамыкателя 1К.. Резистор 1СД необходим для работы 2РУ при переводе действия газовой защиты отключающим устройством 2ОУ на сигнал.

Д ифференциальная защита (1РНТ, 2РНТ) (рис. 7,б) выполнена на реле РНТ-363 (с насыщающимися трансформаторами) и действует на промежуточные вы­ходные реле 1РП и 2РП

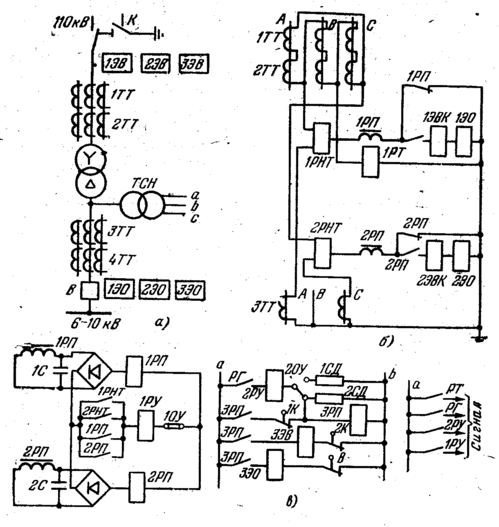

Рис. 7. Схема защиты трансформатора отпаечной подстанции, имеющего встроенные трансформаторы тока.

(типа РП-341). Пуск реле РП-341 осуществляется замыкающими контактами реле 1РНТ, 2РНТ. Мощные контакты реле 1РП и 2РП, пере­ключаясь, подключают трансформаторы тока к электро­магнитам включения короткозамыкателя 1ЭВК, 2ЭВК. и электромагнитам отключения 1ЭО и 2ЭО выключателя стороны низшего напряжения трансформатора. При под­ключении электромагнитов возрастает нагрузка на пи­тающие их трансформаторы тока. Для предотвращения возврата пускового реле из-за увеличения нагрузки в то­ковых цепях контакты реле 1РП и 2РП подключены па­раллельно контактам пусковых реле защиты. Таким об­разом, реле РП-341 самоудерживается за счет тока, проходящего по его обмотке, независимо от положения контактов пусковых реле. Чтобы обеспечить надежную работу электромагнита, его ток срабатывания должен быть не более 0,8 тока срабатывания действующей на него защиты. Поскольку чувствительность основных токовых защит должна быть не менее 1,5, то при мини­мальном токе к. з., при котором она обеспечивается, чув­ствительность электромагнита будет не менее 1,5/0,8 2. Соблюдение этого условия важно, потому что при малых токах, близких к току срабатывания, электро­магнит работает замедленно и защита питающей линии может сработать раньше, чем сработает электромаг­нит короткозамыкателя. Это в свою очередь приведет к неуспешному АПВ выключателя линии.

ОСОБЕННОСТИ АПВ ТРАНСФОРМАТОРОВ

На однотрансформаторной подстанции АПВ трансформатора является обязательным. Осуществление на" двухтрансформаторной подстанции АПВ трансформато­ров рекомендуется, если при отключении одного транс­форматора оставшийся в работе трансформатор не мо­жет обеспечить питание нагрузки без отключения части, потребителей.

Запрет АПВ. при повреждении внутри бака трансфор­матора осуществляется с помощью сигнального контакта газового реле.

Для осуществления АПВ трансформатора использу­ются те же устройства, что и для АПВ линии. При этом АПВ должно действовать с выдержкой времени для ис­ключения его срабатывания при внутренних к. з., сопро­вождающихся бурным газообразованием, когда отклю­чающий контакт газового реле замыкается раньше, чем сигнальный.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЗЕРВНОГО ИСТОЧНИКА ПИТАНИЯ ПРИ ОТКЛЮЧЕНИИ ТРАНСФОРМАТОРА

На подстанциях широкое распространение получили устройства автоматического включения секционного вы­ключателя С В при исчезновении питания на одной из секций шин низшего напряжения.

Схема АВР СВ, выполненная с помощью реле РПВ-358, представлена на рис. 8. Пуск АВР осуществляется при соблюдении следующих условий: несоот­ветствие положения ключа управления (фиксируемого с помощью реле 1РПФ, обмотки которого не показаны

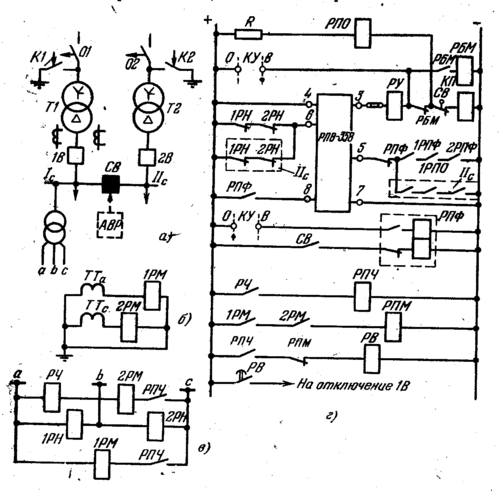

Р ис. 8. Схема АВР СВ с устройством выявления потери питания и проверкой значения встречного напряжения.

на рис. 8,г) и выключателя 1В (рис. 8, а) (фикси­руемого с помощью реле РПО, срабатывающего при от­ключении выключателя). При этом подается «минус» на зажим 5 комплектного устройства РПВ-358 и происхо­дит срабатывание АВР. Действие АВР контролируется замыкающим контактом реле 2РПФ, который замыкает­ся в случае срабатывания защиты от внутренних повреждений в трансформаторе или защиты от потери питания.

Аналогичная цепь пуска АВР предусмотрена на рис. 8, г и при отключении трансформатора Т2, питающе­го вторую секцию подстанции IIс-(рис. 8, а). Цепь пуска АВР контролируется также размыкающим кон­тактом РПФ, который замкнут при отключенном СВ.

Двухпозиционное реле РПФ срабатывает и переклю­чает свои контакты при отключении СВ ключом управ­ления КУ (фиксируя тем самым отключенное положение выключателя) и при включении выключателя по любой причине от контактов электромагнита включения СВ (фиксируя включенное положение выключателя).

В рассматриваемой схеме АВР предусмотрен также - контроль отсутствия напряжения на резервируемой секции шин, который осуществляется последовательно вклю­ченными размыкающими контактами реле минимального напряжения 1РН и 2РН, подающими «плюс» на зажим 6 комплектного устройства РПВ-358. Контроль отсутствия напряжения необходим для предотвращения несинхронного включения резервного источника питания на оста­точное напряжение тормозящихся крупных синхронных . или асинхронных двигателей. Затухание э. д. с. синхрон­ного электродвигателя при неотключенном возбуждении будет происходить по мере уменьшения частоты враще­ния, а при гашении поля -- по мере уменьшения тока в обмотке возбуждения.

Пуск АВР при исчезновении напряжения, на секциях шин, когда выключатель питающего трансформатора останется включенным, с помощью минимальных реле напряжения может оказаться неэффективным, посколь­ку синхронные двигатели и конденсаторные батареи мо­гут длительно поддерживать остаточное напряжение на шинах, потерявших питание. Поэтому в рассматриваемой схеме пусковой орган АВР дополнен устройством, реагирующим на снижение частоты и изменение на­правления активной мощности. Этот пусковой орган срабатывает при снижений частоты, если активная мощ­ность через питающую линию или трансформатор стала равной нулю или изменила направление.

Устройство состоит из реле частоты РЧ (рис. 8, в), промежуточных реле РПЧ и РПМ, реле направления мощности 1РМ, 2РМ (рис. 8,б) и реле време­ни РВ.

К реле мощности подводятся линейное напряжение и ток отстающей фазы: U_bc и —I_с; U_ca и —I_a. При таком включении и внутреннем угле, равном 30°, реле имеет положительный момент при направлении активной мощ­ности к шинам и отрицательный — при направлении ак­тивной мощности от шин; реле подключается таким об­разом, чтобы при направлении мощности к потребителю контакты его были замкнуты. Необходимость двух реле направления мощности объясняется тем, что при двух­фазном к. з. за трансформатором одно из реле может сработать 'неправильно. Уставка срабатывания по часто­те реле РЧ принимается равной 48—48,5 Гц. Для облегчения работы контактов реле направления мощно­сти и уменьшения нагрузки на трансформатор напряже­ния напряжение на обмотки реле мощности подается после снижения частоты. Если срабатывание реле час­тоты будет обусловлено снижением частоты в энергоси­стеме, контакты РЧ замкнутся, сработает реле РПЧ, а реле времени (с уставкой 0,3—0,5 с) не сработает, так как контакты реле РПМ останутся разомкнутыми (мощ­ность направлена к шинам, и контакты 1РМ и 2РМ замк­нуты).

Если срабатывание реле РЧ произойдет вследствие затухания напряжения на шинах подстанции при поте­ре питания, контакты реле направления мощности оста­нутся разомкнутыми и реле времени сработает.

Запрет АВР осуществляется подачей «плюса» на за­жим 8 от замыкающего контакта РПФ, который замкнут при включенном СВ.

Важно отметить, что" устройство АВР СВ должно работать только при потере питания (отключении питающей линии) и при внутренних повреждениях трансформатора. В остальных случаях отключения выключателя на низшей стороне трансформатора (от токовых защит) должно работать АПВ шин низшего напряжения путем повторного включения основного источника (трансформато­ра). Такое разграничение действия устройств АПВ и АВР СВ вы­звано тем, что при включении секционного выключателя на к. з. имеется опасность отключения второго трансформатора и полного обесточения потребителя (при отказе защиты секционного выклю­чателя или неисправности самого выключателя). Для реализации указанного сочетания действия устройств АПВ и АВР СВ в схемах защиты трансформатора устанавливается специальное реле 2РПФ, запоминающее работу защит от внутренних повреждений и потери питания.

В отдельных случаях запрещается работа устройства АВР при наличии замыкания на землю в резервируемой или резервирующей сети из-за опасения повышенной вероятности перекрытия другой фазы вследствие коммута­ционных перенапряжений в момент включения СВ. При этом может возникнуть двойное замыкание на землю - одно на резервирующей части сети, другое — на резерви­руемой. Действие АВР должно также запрещаться, если основной источник питания будет отключен от АЧР.

АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ КОЭФФИЦИЕНТА ТРАНСФОРМАЦИИ (АРКТ)

С целью поддержания требуемого уровня напряжения широко распространено регулирование напряжения U_п у потребителей (рис. 9) путем изменения коэффици-

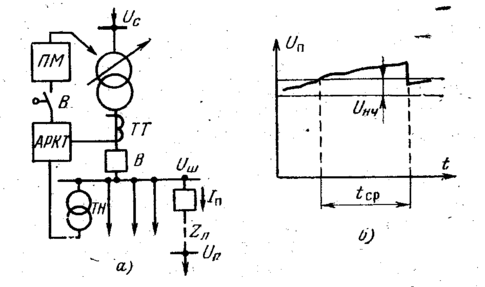

Рис. 9. Поясняющая схема (а) и характеристика изменения на­пряжения у потребителя при наличии АРКТ (б).

ента трансформации трансформаторов понижающих под­станций, питающих распределительную сеть. Для изме­нения коэффициента трансформации под нагрузкой трансформаторы оборудуются устройствами РПН (пере­ключение отпаек под нагрузкой). Автоматическое изме­нение n_т осуществляется специальным регулятором АРКТ, воздействующим на РПН.

В общем случае электрическая сеть, получающая пи­тание от шин подстанции, может быть разветвленной и питать значительное количество нагрузок. При этом наи­более выгодно поддерживать неизменным напряжение в некоторой контролируемой точке, представив развет­вленную сеть в виде эквивалентной линий с одной на­грузкой на конце. Поскольку значение напряжения U_п при данном напряжений на шинах U_ш зависит от паде­ния напряжения в эквивалентной линии (U_п = U_ш – Z_э,лI_п ) , то напряжение U_ш должно быть тем больше, чем больше нагрузка потребителя. Такое регулирование напряжения получило названий встречного регулирования.

Неизменность напряжения в контролируемой точке сети при различных режимах нагрузки может быть обес­печена, если смоделировать на входе измерительного ор­гана АРКТ напряжения, существующие в регулируемой цепи. Для этого к нему необходимо подвести напряже­ние

U_п = U_ш – I_п

Измерительный орган АРКТ является регулятором по отклонению напряжения от заданного значения U_КОНТР, пропорционального напряжению в контролируе­мой точке. Если I_п будет равно падению напряжения в эквивалентной линии Z_э,л (от шин подстанции до контролируемой точки), т, е. I_п = Z_э,лI_п, то при наличии АРКТ напряжение у потребителя (в контролируемой точке) бу­дет соответствовать заданному значению. Из сказанного следует необходимость ввести в измерительный орган напряжения АРКТ сигнал, пропорциональный току на­грузки. Целесообразно использовать суммарный ток на­грузки, поскольку при различных графиках изменения нагрузок потребителей регулирование по суммарному току более точно отвечает необходимому закону регули­рования.

Измерительный орган подключается к трансформа­тору напряжения ТН и трансформаторам тока ТТ (рис. 9, а).

При отключении выключателя В (рис. 9, а) АРКТ необхо­димо вывести из работы, что производится вспомогательным кон­тактом В путем отсоединения выхода АРКТ от приводного меха­низма ПМ устройства РПН. *

На двухтрансформаторных подстанциях, работающих с отключенным СВ, АРКТ устанавливается на каждом трансформаторе. При отключении одного из трансформаторов и включении секцион­ного . выключателя следует убедиться (у АРКТ остающегося в ра­боте трансформатора) в правильности поддержания напряжения при встречном регулировании и при необходимости изменить зна­чение .

Особенностями АРКТ являются релейность действия, наличие зоны нечувствительности U_нч выбираемой большей, чем ступень изменения напряжения U_ст при переключении одной отпайки:

U_нч = (1.251.3) U_ст

Переключение отпаек необходимо производить с вы­держкой времени, обеспечивающей отстройку от крат­ковременных колебаний напряжения (например, при пуске электродвигателей). Поэтом при выходе напря­жения у потребителя из зоны нечувствительности регу­лятора (рис. 9, б) АРКТ через время t_ср = 12 мин воздействует на РПН.

СПИСОК ЛИТЕРАТУРЫ

1. Кривенко В.В., Новелла В.Н. «Релейная защита и автоматика систем электроснабжения» М., «Энергоиздат», 1981

2. Крюков В.И. «Обслуживание и ремонт электрооборудования подстанций и распределительных устройств», М., «Высшая школа», 1983
