При включении трансформатора под напряжение действующее значение броска тока намагничивания I_бр.нам в первый период равно (6—8)I_т,ном. где I_т,ном— номинальный ток трансформатора.

При внешнем к. з., сопровождающемся прохождени­ем через ТТ защиты наибольших токов к. з., ток неба­ланса

I_нб = I'_нб + I"_нб + I"’_нб, (1)

где I'_нб I"_нб I"’_нб — токи небаланса, обусловленные соответ­ственно погрешностями ТТ, регулированием коэффици­ента трансформации трансформатора и неравенством то­ков в цепи циркуляции от различных групп ТТ.

Раскрывая выражения для отдельных составляющих тока небаланса (1), можно записать:

I_{нб,расч} = (k_однk_апер + U*_рег + f_выр)I_к,ве,max (2)

где k_одн = 1—коэффициент однотипности; k_апер — коэф­фициент, учитывающий наличие апериодической состав­ляющей в первичном токе ТТ при внешнем к. з.; = 0,1 —допустимая относительная погрешность ТТ; U*_рег = U_рег /U_ном — относительный диапазон изменения на­пряжения на вторичной стороне трансформатора при ре­гулировании коэффициента трансформации под нагруз­кой устройством РПН; f_выр = (I’_1в - I’_11в )/ I’_1в — относитель­ное значение тока небаланса в дифференциальной цепи защиты, обусловленное несоответствием расчетных и фактических коэффициентов трансформации ТТ.

Значения коэффициента k_апер в (2) и коэффициен­та, учитывающего отстройку от броска тока намагни­чивания,, выбираются разными в зависимости от типа применяемого РТД. Так, для дифференциальной отсечки ток срабатывания определяется как

I_с,з = k_отсI_бр,нам;(3)

I_с,з = k_отсI_{нб,расч.}(4)

При этом в (4) k_отс 2, а выражение (3) с учетом некоторого затухания переходного значения I_бр,нам в течение собственного времени срабатывания электроме­ханического реле принимает вид:

I_с,з = (3.54.5) I_т,ном (5)

и, как правило, является определяющим. Ток срабаты­вания реле дифференциальной токовой отсечки

I_c,p = I_с,з3/K_1TT, (6)

если I_с,з отнесен к стороне Y трансформатора, где вто­ричные обмотки 1ТТ соединены в треугольник. Диффе­ренциальная отсечка считается приемлемой, если при двухфазном к. з. на выводах низшего напряжения транс­форматора k_ч 2. Несмотря на низкую чувствительность дифференциальной отсечки ее достоинство заключается в обеспечении быстроты срабатывания при наибольших кратностях тока к. з.

При использовании реле с насыщающимися промежу­точными трансформаторами РНТ выбор тока срабаты­вания защиты I_с,з производится по выражениям;

I_с,з = (1 1,3I)_т,ном (7)

I_с,з = k_отс(I’_нб + I”_нб) (8)

В (8) неучет I”_нб объясняется возможностью ском­пенсировать эту составляющую (в первом приближении) с помощью промежуточного насыщающегося трансфор­матора тока ПНТТ с несколькими первичными обмотка­ми (рис. 5,5), когда для предотвращения попадания в реле защиты тока небаланса, обусловленного неравен­ством токов I’_11в и I’_1в в цепи циркуляции, производится выравнивание м. д. с. первичных обмоток w₁, w₂ проме­жуточных трансформаторов тока так, что I’_1в w₁ I’_11в w₂, т. е. E_в,т 0 и I_р 0.

Кроме того, в (8) при расчете I’_нб значение коэф­фициента k_апер принимается равным единице.

С уществуют специальные реле дифференциальной защиты серии РНТ, содержащие максимальное реле тока, включенное на вторичную обмотку ПНТТ. Они ха­рактеризуются постоянной м. д. с. срабатывания (F_c,p = const)

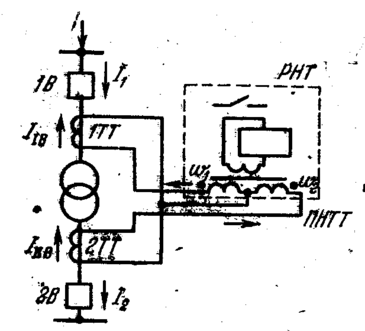

Рис. 5.5 Схема включения реле РНТ в дифференциальной токовой защите трансформатора

Принципиальная схема дифференциальной защиты трансформатора с РНТ (в однолинейном изображении) представлена на рис. 5,5.

Следует отметить, что определение составляющей расчетного тока небаланса I”_нб обусловленной регулированием напряжения защищаемого трансформатора, и расчетных чисел витков обмоток промежуточных на­сыщающихся трансформаторов тока реле защиты произ­водится с учетом одинакового максимального регулиро­вания ±U_max в обе стороны по отношению к среднему положению переключателя РПН, принимаемого в каче­стве расчетного. Такой учет регулирования напряжения соответствует определению оптимальной уставки защи­ты только при условии независимости сопротивления трансформатора и тока к. з. от положения переключа­теля РПН.

Для повышения чувствительности дифференциальной токовой защиты трансформатора предусматривают более эффективную (по сравнению с защитой с РНТ) отстрой­ку от броска тока намагничивания трансформатора, ис­пользуя: несинусоидальность броска тока намагничива­ния; наличие в нем апериодической слагающей; наличие провалов (ниже заданного уровня) в кривой тока I_{нам,пер}. В настоящее-время желательно на мощных трансформаторах устанавливать защиту с током срабатывания (0,2—0,3)I_т,ном. Дифференциальные защиты, применяе­мые в эксплуатации, можно разделить на три группы: с токовыми реле; с реле РНТ; с реле с торможением.

Наибольший ток срабатывания имеют защиты первой группы (дифференциальные токовые отсечки). Ток срабатывания защит второй группы значительно меньше. Наиболее распространенной разновидностью таких защит является уже рассмотренная защита с применением промежуточных насыщающихся ТТ в дифференци­альной цепи. Недостатком этой защиты является, небольшое замед­ление из-за наличия некоторой апериодической слагающей в то­ке к. з.

Еще меньший ток срабатывания могут иметь зашиты третьей группы.

В настоящее время выпускается полупроводниковая дифференциальная токовая защита типа ДЗТ-21 , ток срабатывания которой равен примерно 0,3I_т,ном.

ОТКЛЮЧЕНИЕ ТРАНСФОРМАТОРОВ ОТ УСТРОЙСТВ РЕЛЕЙНОЙ ЗАЩИТЫ ПРИ ОТСУТСТВИИ ВЫКЛЮЧАТЕЛЯ НА СТОРОНЕ ВЫСШЕГО НАПРЯЖЕНИЯ

В настоящее время в системах электроснабжения все более широко применяются понизительные подстанции без выключателей на стороне высшего напряжения. Та­кие подстанции выполняются по упрощенным схемам присоединения к сети системы электроснабжения (по блочным схемам линия — трансформатор или отпайка­ми от линий электропередачи). Для отключения повреж­дений в понизительных трансформаторах таких подстанций применяются следующие способы:

установка на выводах высшего напряжения транс­форматоров плавких предохранителей; •» фиксация и ликвидация повреждений в трансформа­торе с помощью защит, установленных на питающих концах линии;

установка короткозамыкателей, автоматически вклю­чаемых при срабатывании защит трансформатора и вы­зывающих к. з, на выводах высшего напряжения, кото­рое ликвидируется затем защитами питающего конца линии;

передача отключающего сигнала по высокочастотно­му каналу (на базе проводов линии) или по жилам спе­циального кабеля от защит трансформатора на отклю­чение выключателя питающего конца линий.

Если защиты питающего конца линии не обеспечива­ют необходимой чувствительности при повреждениях в обмотках трансформатора и на его вывоДах низшего на­пряжения или имеют большие выдержки временнгто для отключения повреждения используются защиты транс­форматора, Действующие в сочетании с короткозамыка-телем.

Включение короткозамыкателя осуществляется от защиты трансформатора, а отключение — вручную. В се­тях с заземленной нейтралью короткозамыкатель уста­навливается в одной фазе, а в сетях с изолированной нейтралью он выполняется двухполюсным с общим при­водом и устанавливается на двух фазах.

После включения короткозамыкателя возникает од­нофазное (или двухфазное) к. з. на выводах высшего напряжения трансформатора. При этом срабатывают быстродействующие защиты, установленные на питающих концах линии. Допускается однократное АПВ пи­тающей линии (хотя оно может вызвать увеличение раз­меров повреждения трансформатора). Когда к одной линии подключены ответвлениями два или несколько трансформаторов, на каждом из них дополнительно уста­навливают отделители (трехполюсные разъединители с автоматическим управлением). Отключение отделителя поврежденного трансформатора осуществляется автома­тически в бестоковую паузу после отключения питаю­щей линии. После АПВ восстанавливается питание не­поврежденных трансформаторов, оставшихся подклю­ченными к линии.

В простейшем случае для отключения отделителя используется специальное реле прямого действия — блокирующее реле отделителя (БРО), установленное в приводе отделителя и подключенное к трансформатору тока, включенному в цепи короткозамыкателя. Под воз­действием тока к. з. взводится боек БРО. После отклю­чения защитой питающей линии и исчезновения тока в цепи короткозамыкателя БРО срабатывает и отключает отдел-итель. Однако такая схема автоматического отклю­чения отделителя не нашла широкого распространения из-за присущих ей недостатков: малой надежности БРО и необходимости оснащения линии двукратным АПВ, поскольку при одновременном срабатывании быстродейст­вующих защит линии и трансформатора (при повреж­дении в трансформаторе) отделитель в первую бестоко­вую паузу может не отключиться.

Более надежной является схема автоматического от­ключения отделителя, использующая в качестве источ­ника оперативного тока предварительно заряженную (от зарядного устройства УЗ) батарею конденсаторов С, по­казанную на рис. 6. При включении короткозамыкате­ля К реле тока РТ размыкающим контактом запрещает отключение отделителя О, пока не отключится выклю­чатель питающей линии. Катушка отключения отделите­ля Кб подключается к .конденсатору С после возврата реле РТ и срабатывания реле РП. Задержка при сраба­тывании реле.РЯ предотвращает недопустимое отключе­ние отделителя при прохождении через него тока к. з., ес­ли вспомогательные контакты К₁ замкнутся раньше ос­новных контактов короткозамыкателя.

Следует отметить некоторые особенности защиты трансформа­торов упрощенных подстанций при наличии короткозамыкателей и отделителей. 1. Если в качестве единственной основной защиты применяет­ся газовая защита-(трансформаторы небольшой мощности), то она должна обеспечить включение короткозамыкателя при любых по­вреждениях внутри бака трансформатора. Поэтому трансформатор собственных нужд (ТСН) или трансформатор напряжения (ТН) уже не может служить источникам оперативного тока для газовой ' защиты, поскольку при повреждении силового трансформатора оперативное напряжение может значительно снижаться. Единст-

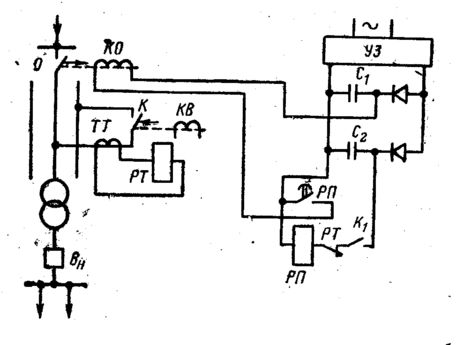

Рис. 6. Схема отключения отделителя с. применением батарей предварительно заряженных конденсаторов.

венным надежным источником оперативного тока в данном случае могут быть батареи предварительно заряженных конденсаторов.

2. Для включения короткозамыкателя на стороне высшего на­пряжения трансформатора (и для отключения выключателя на стороне низшего напряжения) часто используют энергию предва­рительно заряженных конденсаторов при невозможности ис­пользования схем с дешунтированием электромагнитов включения короткозамыкателя и отключения выключателя (когда вторичные токи к. з. составляют более 150 А). Такие случаи характерны для трансформаторов 110 кВ малой мощности (2,5; 4; 6,3 МВ*А) при использовании встроенных во вводы трансформатора трансформа­торов тока (типа ТВТ-110). Вместе с тем зарядные устройства, включаемые на ТСН или ТН, не могут обеспечить заряд раз­ряженных конденсаторов при включении трансформатора на трех­фазное к. з. на его выводах или на шинах НН подстанции. Поэтому заряд конденсаторов в этих случаях обеспечивается применением специального зарядного устройства, питающегося как от цепей на­пряжения, так и от цепей тока.

3. Вследствие кратковременности разряда конденсатора серь­езные требования предъявляются к качеству наладки и состоянию аппаратуры (короткозамыкателей и отделителей). Загрязнения, окисление, загустение смазки могут привести к недолустимому за­медлению действия этих аппаратов.

Применение подстанций с короткозамыкателями на 'стороне высшего напряжения характеризуется увеличе­нием времени отключения поврежденного участка из-за сравнительно большого собственного времени включе­ния короткозамыкателей. Этот недостаток можно исклю­чить, если вместо короткозамыкателей использовать те­леотключение. При передаче команды телеотключения лр кабелю предусматривается постоянный контроль со­стояния его жил с помощью специального устройства (например, .типа УК-1)

В эксплуатации применяется также передача отклю-,.4 чающего импульса по в. ч. каналу, организованному по проводам линии электропередачи с помощью специаль­ной аппаратуры в. ч. обработки и специаль­ных устройств высокочастотного телеотключения (ВЧТО).

При повреждении трансформатора и срабатывании его защиты одновременно с отключением выключателя и запретом его АПВ подается по линиям сигнал телеотключения (ТО) к передатчику. Сигнал по каналу связи подается на входы приемников питающих подстанций, вызывая срабатывание на них промежуточных реле, от­ключающих головные выключатели. С целью повышения надежно­сти при осуществлении устройства телеотключения сохраняется и

короткозамыкатель.

СХЕМА ЗАЩИТЫ ТРАНСФОРМАТОРА НА ПЕРЕМЕННОМ ОПЕРАТИВНОМ ТОКЕ
