Типавая расчетная работа №5.

Дано:

Z a=Zb=Zc=1,5+j2

Uл=220 В

Определить:

Iл – линейный ток

Iф – фазный ток

Р – активная мощность

Q – реактивная мощность

S – полная мощность

Построить:

Векторную диаграмму токов и напряжения.

Решение:

1. Uл=Uф=220 В

U_AB=U_BC=U_CA=220 В

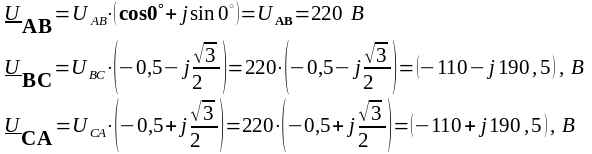

Записать комплексы фазных напряжений

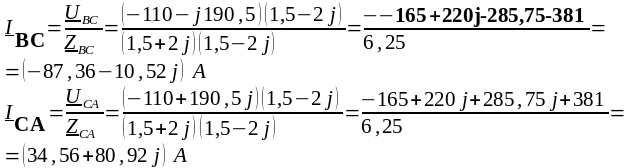

1. Определение комплексов токов в фазах:

1. Действующие значения фазных токов:

1. При соединении "треугольник" в трехфазной симметричной системе справедливы соотношения:

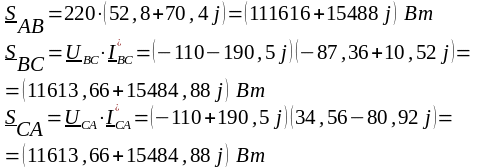

1. Определение мощности в фазах:

где - комплексно-сопряженное число.

Тогда полная мощность всей цепи определяется:

Действующее значение полной мощности

Т.к. S=P+Qj, то

активная мощность.

реактивная мощность.

2. Д иаграмма:
