Высоковольтный диод

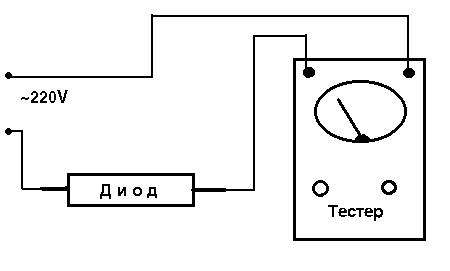

Представляет собой большое количество соединенных последовательно диодов в одном корпусе. Проверить тестером невозможно. Но есть один метод позволяющий с определенной точностью проверить диод. Если подключить его согласно данной схемы. Измерение проводится в двух направлениях, для чего диод необходимо перевернуть.

Рис.5

Блок управления и ввода информации

БУВИ предназначен для задания времени, режимов работы и управления работой СВЧ печи по заданным программам. Структурная схема БУВИ приведена на рисунке 6.

Магнетрон

Блок

питания

Устройство

выпрямления и

стабилизации

Устройство

индикации

Вентилятор

Блокировка

Микропроцессорное

устройство

управления

Звуковая

сигнализация

Устройство

коммутации

Рис.6

Устройство коммутации представляет собой клавиатуру.

Требования к СВЧ установкам

Установки и камеры должны удовлетворять определенным требованиям. Так, они должны обеспечивать заданный технологический режим термообработки, надежную работу генератора, защиту обслуживающего персонала от СВЧ излучения.

Чаще всего к камере предъявляется требование равномерного нагрева по объему объекта с заданной скоростью нарастания температуры (темпом нагрева).

Для надежной работы генератора коэффициент стоячей волны по напряжению камеры не должен превышать допустимого для данного генератора значения. В этом отношении наибольший интерес представляют камеры с бегущей волной, так как они, практически не влияя на работу генератора, могут быть использованы с любым источником СВЧ энергии.

Защита обслуживающего персонала от СВЧ излучения осуществляется разумным конструированием системы загрузки-выгрузки. В конструкции камеры должны быть установлены блокировочные устройства, выключающие генератор в аварийных ситуациях.

Меры безопасной работы при ремонте и регулировке

СВЧ печей.

При ремонте и регулировке проигрывателей компакт-дисков следует строго придерживаться правил безопасности труда. Несоблюдение данных правил может привести к поражению электрическим током или травмам. Следует помнить, что самым опасным для человека является ток частотой 50 Гц, а так же СВЧ излучение.

СВЧ печь под напряжением можно ремонтировать и проверять только в тех случаях, когда выполнение работ в отключенном от сети аппарате невозможно (настройка, регулировка, измерение режимов, нахождение плохих контактов в виде «холодной пайки» и т.д.). При этом необходимо соблюдать осторожность во избежание попадания под напряжение. Следует остерегаться ожога о нагревающиеся элементы.

Во всех случаях работы с включенной СВЧ печью необходимо пользоваться инструментом с хорошо изолированными ручками. Работать следует одной рукой, в одежде с длинными рукавами или в нарукавниках. Другой рукой в это время нельзя прикасаться к корпусу аппарата и другим заземленным предметам (трубам центрального отопления, водопровода и др.).

Измерительные приборы должны подключаться к схеме проигрывателя только после отключения его от сети и снятия остаточных зарядов с элементов схемы. Провода приборов должны оканчиваться щупами и иметь хорошую изоляцию. Корпуса измерительных приборов следует соединить с корпусом.

Запрещается:

• Пайка монтажа СВЧ печи, находящегося под напряжением.

• Ремонтировать аппарат, включенный в электрическую сеть, если помещение, в котором он находится, сырое либо имеет цементный или иной токопроводящий пол.

• Находится возле аппарата лицам, не ремонтирующим его.

Кроме обычных мер предосторожности, перечисленных выше, эксплуатация СВЧ печей требует особого внимания.

Как и любой источник СВЧ излучения, излучение СВЧ печи при прямом воздействии может вызвать повреждение глаз или ожоги кожи. К тому же СВЧ излучение человеческий глаз не видит.

1. Нельзя включать печь при открытой дверце либо сетки.

2. Нельзя делать отверстия в корпусе.

3. При замене магнетрона будьте особенно внимательны. Не оставляйте монтажного мусора в волноводе.

4. Всегда разрежайте емкость в цепях питания магнетрона куском изолированного провода (резистор иногда выходит из строя).

Кроме потенциально опасного СВЧ излучения, печь создает сильное электромагнитное излучение, которое, не являясь опасным для человека, оказывает отрицательное воздействие на наручные часы, магнитные ленты и т.д.

Необходимо учитывать, что при попадании СВЧ печи из холодного помещения в теплое или в помещение с повышенной влажностью на элементах СВЧ печи может конденсироваться влага, присутствие которой отрицательно влияет на нормальную работу проигрывателя.

Элементная база.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры. Постоянные резисторы обеспечивают режимы работы усилительных приборов, позволяют погасить излишек питающего напряжения, входят в состав сглаживающих фильтров, используются в делителях напряжения и в качестве эквивалентных нагрузок. Переменные резисторы используют в регуляторах различных величин, подстроечные применяют для установки режимов работы аппаратуры в процессе регулировки и настройки.

К неисправностям резисторов можно отнести обрыв выводов; изменение сопротивления; перегрев или обугливание проводящего слоя; пробой резистора (нарушение изолирующего покрытия) при превышении допустимого напряжения; нарушение плавности хода и контакта (в переменных резисторах); плохую фиксацию значения сопротивления (в подстроечных резисторах).

Неисправности резисторов можно выявить визуально или с помощью омметра. Неисправный резистор необходимо заменить. Особое внимание следует уделять мощности рассеяния резисторов. Допускается устанавливать резистор с большей мощностью, но не наоборот. При работе в импульсном режиме средняя мощность не должна превышать номинальную, т.к. через резистор протекают периодические импульсы тока, мгновенные значения которых могут значительно превышать значения в непрерывном режиме.

Конденсаторы входят в состав колебательных контуров, полосовых фильтров, используются в качестве разделительных и блокировочных, элементов связи, накопителей электрических зарядов, в сглаживающих фильтрах, для температурной компенсации, для подавления радиопомех и т.д.

К основным причинам неисправностей конденсаторов постоянной емкости можно отнести механические повреждения; обрыв выводов; пробой диэлектрика; изменение емкости; возрастание потерь; изменение сопротивления изоляции. Подстроечные и переменные конденсаторы могут иметь такие неисправности: короткое замыкание между обкладками; плохую фиксацию значения емкости при её установке; механические повреждения.

Неисправности конденсаторов можно выявить путем осмотра и измерительными приборами. Простейшие неисправности определяют с помощью омметра.

Особенности применения конденсаторов:

• При работе с высоковольтными конденсаторами необходимо учитывать явление абсорбции электрических зарядов в диэлектрике, обуславливающей неполную отдачу энергии (от 3 до 5 %) при быстром разряде конденсатора на нагрузку – опасно для жизни.

• У некоторых слюдяных и керамических конденсаторов может иметь место «мерцание» - самопроизвольное скачкообразное изменение емкости.

• У электролитических конденсаторов значительное снижение сопротивления утечки приводит к нарушению режима работы транзисторов и микросхем. Сложность обнаружения пониженного сопротивления утечки состоит в том, что оно может проявляться под напряжением при работающем приборе.

• Снижение емкости конденсаторов в сглаживающих фильтрах приводит к увеличению пульсаций выпрямленного напряжения.

• При выборе электролитического конденсатора кроме номинальной емкости, необходимо учитывать рабочее напряжение, ток утечки не должен превышать 0.1 мА на 1 мкФ. Недопустима подача напряжения обратной полярности.

Катушки индуктивности, дроссели, трансформаторы проверяются визуально или с помощью омметра. Для обнаружения короткозамкнутых витков рекомендуется следующая схема.

R

L

Рис.7

На выходе генератора синусоидальных колебаний устанавливают частоту равную 1 кГц и подают сигнал через резистор R на проверяемую обмотку L. Напряжение на обмотке контролируется осциллографом. Появление дифференцированных импульсов на обмотке указывает на наличие в ней короткозамкнутого витка.

Коммутационные изделия предназначены для необходимых переключений в электрических цепях радиоаппарата (переключатели, выключатели, реле, штепсельные разъемы, колодки и т.д.).

Причинами неисправностей коммутационных изделий могут быть механические повреждения контактов, загрязнение электрических контактов, выход из строя механических устройств (пружин, отдельных деталей), электрический пробой изоляционного материала переключателя, замыкание между контактными группами, заклинивание механических частей в результате их износа.

Определить неисправности можно визуально или омметром.

Эксплуатация полупроводниковых приборов и микросхем.

Анализ отказов полупроводниковых приборов и микросхем показывает, что в большинстве случаев отказы связаны с повышением предельно допустимых напряжений и токов, а также с механическими повреждениями. Чтобы во время ремонта и регулировки проигрывателя компакт-дисков полупроводниковые приборы и микросхемы не выходили из строя, необходимо соблюдать ряд мер предосторожности. Произвольная замена радиоэлементов, определяющих режим схемы, недопустима даже на короткое время, так как это может привести к перегрузкам транзисторов, микросхем и выходу их из строя. Особенно тщательно надо следить за тем, чтобы щупами измерительных приборов не вызвать случайного замыкания цепей схемы. Не следует подключать к полупроводниковым приборам источник сигнала с малым внутренним сопротивлением, потому что через них могут протекать большие токи, превышающие предельно допустимые значения.

При необходимости замены полупроводниковых проборов и микросхем нужно придерживаться следующих правил:

• Установка и крепление ПП должны производиться с сохранением герметичности корпуса прибора. Чтобы предотвратить появление в них трещин, изгиб выводов рекомендуется производить на расстоянии не менее 10 мм от корпуса прибора. Для этого необходимо плоскогубцами жестко фиксировать выводы между местом изгиба и стеклянным изолятором.

• Замена ПП приборов, микросхем и микросборок производится только при отключенном питании проигрывателя. При демонтаже транзисторов из схемы сначала выпаивается коллекторная цепь. Базовые выводы транзистора необходимо подключать первыми и отключать последними. Нельзя подавать напряжение на транзистор, базовый вывод которого отключен.

• Пайка выводов ПП приборов производится на расстоянии не менее 10 мм от корпуса прибора. Между корпусом и местом пайки следует применять теплоотвод.

• Паяльник должен быть небольшого размера, мощностью не более 40 Вт, с питанием от источника напряжения 12-42 В. Температура жала паяльника не должна превышать 190º C. В качестве припоя необходимо применять сплав с низкой температурой плавления (ПОСК-50-18, ПОСВ-33). Время пайки каждого вывода не более 3 с. Интервал между пайками соседних выводов микросхем не менее 10 с. Жало паяльника необходимо заземлить.

• При установке транзисторов и микросхем на радиаторы контактные поверхности должны быть чистыми, без шероховатостей, мешающих их плотному прилеганию. Контактные поверхности необходимо смазать теплопроводящей пастой КПТ-8.

• При эксплуатации микросхем и транзисторов необходимо строго соблюдать полярности питающих напряжений.

Диоды применяют для выпрямления переменных токов, детектирования модулированных колебаний, ограничения амплитуд сигналов, обеспечения температурной компенсации положения рабочей точки (режима работы) транзисторов, для развязки в логических цепях.
