36

Министерство образования Российской Федерации

Орловский Государственный Технический Университет

Кафедра физики

КУРСОВАЯ РАБОТА

на тему: «Расчет параметров ступенчатого
p-n перехода»

Дисциплина: «Физические основы микроэлектроники»

Выполнил студент группы 3–4
Сенаторов Д.Г.

Руководитель:

Оценка:

Орел. 2000

Орловский Государственный Технический Университет

Кафедра: «Физика»

ЗАДАНИЕ НА курсовую работу

Студент: Сенаторов Д.Г. группа 3–4

Тема: «Расчет параметров ступенчатого p-n перехода»

Задание: Рассчитать контактную разность потенциалов _k в p-n-переходе.

Исходные данные для расчета приведены в таблице №1.

Таблица 1. Исходные данные.

ОГЛАВЛЕНИЕ.

ВВЕДЕНИЕ 4.

ЧАСТЬ I. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ 6.

1.1 Понятие о p-n переходе 6.

1.2 Структура p-n перехода 10.

1.3 Методы создания p-n переходов 15.

1.3.1 Точечные переходы 15.

1.3.2 Сплавные переходы 16.

1.3.3 Диффузионные переходы 17.

1.3.4 Эпитаксиальные переходы 18.

1.4 Энергетическая диаграмма p-n перехода в равновесном

состоянии 20.

1.5 Токи через p-n переход в равновесном состоянии 23.

1.6 Методика расчета параметров p-n перехода 26.

1.7 Расчет параметров ступенчатого p-n перехода 29.

ЧАСТЬ II. Расчет контактной разности потенциалов _k в p-n-переходе 31.

ЗАКЛЮЧЕНИЕ 32.

ПРИЛОЖЕНИЕ 33.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 35.

ВВЕДЕНИЕ.

Полупроводники могут находиться в контакте с металлами и некоторыми другими материалами. Наибольший интерес представляет контакт полупроводника с полупроводником. Этот интерес вызван следующими двумя обстоятельствами. В случае контакта метал–полупроводник выпрямляющими свойствами контакта можно управлять с помощью только одной из половин контакта, а именно, со стороны полупроводника. Это видно хотя бы из того факта, что весь запирающий (или антизапирающий¹) слой лежит в полупроводниковой области и его толщину, а значит, и ток можно регулировать концентрацией носителей n₀, т.е. выбором типа кристалла, легированием полупроводника, температурой, освещением и т.д. Второе обстоятельство заключается в том, что практически поверхности металла и полупроводника никогда не образуют идеального контакта друг с другом. Всегда между ними находятся адсорбированные атомы или ионы посторонних веществ. Адсорбированные слои экранируют внутреннюю часть полупроводника так, что фактически они определяют свойства выпрямляющих контактов или, во всяком случае, существенно влияют на них.

В случае контакта полупроводник–полупроводник, оба недостатка отсутствуют т.к. в большинстве случаев контакт осуществляют в пределах одного монокристалла, в котором половина легирована донорной примесью, другая половина – акцепторной. Существуют и другие технологические методы создания электронно-дырочного перехода, которые будут рассмотрены в данной курсовой работе. Кроме того, целью предпринимаемого исследования является определение основных параметров и характеристик, а также физических процессов, лежащих в основе образования и функционирования p-n-перехода для ответа на основной вопрос данной работы: «Какова ширина p-n-перехода?» при заданных исходных параметрах.

В третьей части данной работы будет предпринята попытка объяснить особенности поведения электрона с учетом спина во внешнем электрическом поле, введено понятие тонкой структуры.

ЧАСТЬ I. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ.

1.1 Понятие о p-n переходе.

Основным элементом большой группы полупроводниковых приборов является электронно-дырочный переход. Такой переход представляет собой область между двумя полупроводниками разного типа проводимости, объединенную основными носителями заряда. В зависимости от характера распределения концентрации примеси в объединенном p-n слое переходы бывают ступенчатыми (резкими) и плавными.

В плавных p-n-переходах изменение концентрации донорных (N_d), и акцепторных (N_a) примесных атомов происходит на расстоянии, сравнимом с шириной обеднённого слоя или превышающем её. В резких p-n-переходах изменение концентрации примесных атомов от N_d до N_a происходит на расстоянии, меньшем ширины обеднённого слоя [8]. Резкость границы играет существенную роль, т.к. в плавном p-n-переходе трудно получить те вентильные свойства, которые необходимы для работы диодов и транзисторов [4].

На рис. 1.1 представлено распределение зарядов в полупроводниках при плавном и резком изменении типа проводимости.

При плавном изменении типа проводимости (рис. 1.1.а) градиент концентрации² результирующей примеси мал, соответственно малы и диффузионные токи³ электронов и дырок.

Эти токи компенсируются дрейфовыми токами⁴, которые вызваны электрическим полем связанным с нарушением условия электрической нейтральности:

n + N_a = p + N_d, (1.1.1)

где n и p – концентрация электронов и дырок в полупроводнике:

N_a, N_d – концентрация ионов акцепторной и донорной примесей.

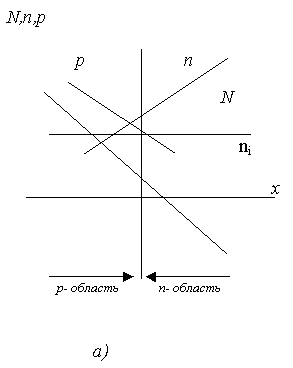

Рисунок 1.1 Распределение примеси и носителей заряда в полупроводнике при изменении типа проводимости: (а) плавное изменение типа проводимости; (б) резкое изменение типа проводимости.

Для компенсации диффузионных токов достаточно незначительного нарушения нейтральности, и условие (1.1.1) можно считать приближенно выполненным.

Условие электронейтральности свидетельствует о том, что в однородном полупроводнике независимо от характера и скорости образования носителей заряда в условиях как равновесной, так и не равновесной концентрации не могут иметь место существенные объемные заряды в течении времени, большего (3-5)τ_ε (τ_ε≈10^-12 с), за исключением участков малой протяжённости:

где τ_ε – время диэлектрической релаксации; ε₀ – диэлектрическая постоянная воздуха; ε – относительная диэлектрическая проницаемость полупроводника; q – заряд носителя заряда (электрона); n₀, p₀ – равновесные концентрации электронов и дырок в полупроводнике; μ_n, μ_p – подвижность электронов и дырок в полупроводнике.

При резком изменении типа проводимости (рис. 1.1.б) диффузионные токи велики, и для их компенсации необходимо существенное нарушение электронейтральности (1.1.1).

Изменение потенциала по глубине x полупроводника происходит по экспоненциальному закону: . Глубина проникновения электрического поля в полупроводник, L_d, называется дебаевской длиной и определяется из уравнения:

,

где - температурный потенциал.

При этом электрическая нейтральность существенно нарушается, если на дебаевской длине изменение результирующей концентрации примеси велико.

Таким образом нейтральность нарушается при условии:

(1.1.2)

В состоянии термодинамического равновесия при отсутствии вырождения⁵ справедлив закон действующих масс:

(1.1.3)

При условии (1.1.3) правая часть (1.1.2) достигает минимума при поэтому условие существования перехода (условие существенного нарушения нейтральности) имеет вид:

, (1.1.4)

где –дебаевская длина в собственном полупроводнике.

Переходы, в которых изменение концентрации примеси на границе слоев p- и n-типа могут считаться скачкообразными называются ступенчатыми.
