II.Загальний розділ

2.1 Призначення пристрою.

Кодові замки досить широко застосовуються для обмеження доступу сторонніх осіб до охоронних об'єктів. Зручність користування такими замками полягає в можливості як індивідуального, так і колективного доступу (прохід у службові приміщення, доступ до камер схову і т.п.).

Інтерес до кодових замків продовжує зростати, по-перше, не потрібно мати із собою ключі і, по-друге, ним можуть користатися всі хто знає код, це зручно і безпечно в порівнянні зі звичайними замками.

Пристрій призначений для застосування як вузол таємності електронної замковий лечинки в кодових замках. Системах керування або сигналізацією в інших пристроях, доступ до використання яких необхідно обмежити чи цілком в окремих режимах. Модуль забезпечує появу високого логічного рівня на своєму виході при наборі з клавіатури семизначного десяткового числа - коду. При повторному його наборі на виході виникає низький рівень. У складі модуля – два незалежних друг від друга каналу, кожний з них керує одним виходом. Коди доступу в канал можуть бути задані (модифіковані) користувачем у спеціальному режимі предустановки. У нього канал переходить при наборі з клавіатури семизначного коду предустановки кожен канал має свій код ). З цього режиму можна модифікувати як код доступу, так і сам код предустановки. Усі коди обох каналів зберігаються в электрично програмувальній пам'яті даних (ЕЕР - RОМ) модуля , що доступна для запису програмно.

2.2 Розробка структурної схеми пристрою.

Пропонований замок відрізняється від аналогічних тим, що містить всього одну мікросхему і мінімальну кількість деталей . Це звичайно, спрощує повторення конструкції широким колом радіоаматорів. Більш того , таке конструктивне рішення не знижує захищеності замка від неправильного набору коду і не погіршує його експлуатаційних якостей у порівнянні з іншими пристроями.

Конструкція складається з десятикнопочной клавіатури, плати замка і виконавчого пристрою, що представляє собою електромагніт, що втягує засув дверей. Можна доповнити пристрій системою сигналізації: вона буде спрацьовувати при неправильному наборі коду.

Блок схема замка показана на Мал. 1.1. Блок запису-обробки коду складається з 5-ти логічних елементів ИЛИ (DD1.1, DD1.2, DD1.3, DD1.4, DD1.5), 5-ти резисторів (R1,R2,R3,R4,R5), 5-ти конденсаторів (С1, С4, С5, С6, С7),а також 7-ми діодів (VD1, VD4, VD5, VD6, VD7, VD8,VD9). Блок вводу коду складається з 10-ти кнопок (SB1..SB10). Блок керування включає в себе конденсатор С1 та два реле К1 і К2. Блок живлення складається з трансформатору та випрямляючого діодного моста.

КТ КДПУ КП. 19.00.000.ПЗ

Арк

3

Зм.

Арк

№ Докум

Підпис

Дата

Блок живлення

Блок

запису/обробки

коду

Блок вводу коду

Блок керування

Посилювач

+5В

Навантаження

Посилювач зібраний на трьох транзисторах(VT1..VT3) та двох діодах(VD10, VD11).

Код складається з 4-х цифр від 0 до 9. Його набирають кнопками SB1-SB10. Установлюють код розпаюванням перемичок на складальному полі. Невикористовані кнопки необхідно з'єднати з загальним проводом.

При включенні живлення конденсатор C1 заряджається через резистор R1 і приблизно через 5 с. елемент DD1.1 переключається у вихідний стан. На виході DD1.1 і DD1.6 також високий рівень – замок готовий до роботи і можна натискати першу кнопку коду.

При натисканні кнопки SB3 високий рівень сигналу з виходу елемента DD1.1 через діод VD1, резистори R3,R4 кнопку SB3 надходить на вхід DD1.2. На виході цього елемента виникає високий рівень, що міститься в плині 2 с. після відпускання кнопки, поки конденсатор С4 розряджається через резистор R5. За цей час потрібно натиснути наступну кнопку, при цьому високий рівень надійде на вхід елемента DD1.3 і т.д. Після натискання останньої кнопки коду високий рівень з виходу DD1.5 відкриває транзистор VT1. Відпрацьовує реле К1, що своїми контактами включає виконавчий пристрій, він працює протягом 5 с. – час зарядки конденсатора С7.

Тепер розглянемо, що відбудеться при натисканні кнопок, що не входять у код, якщо порушиться послідовність набору коду, а також у період паузи між натисканням, що триває більш 2-х секунд. Допустимо, першою була натиснута кнопка SB4 (замість SB3). Конденсатор С1 швидко розрядиться через резистор R4, кнопку SB4, діод VD6 і вихід елемента DD1.3, на якому в цей момент низький рівень. Натискання кнопки, що не входить у код, також приводить до розрядки конденсатора С1.

Мал. 1.1

КТ КДПУ КП. 19.00.000.ПЗ

Арк

4

Зм.

Арк

№ Докум

Підпис

Дата

При цьому замок заблокований на вході і виході елемента DD1.6 низький логічний рівень, транзистор VT2 –закривається, VT3 відкривається, спрацьовує реле К2 і своїми контактами включає сигналізацію. Якщо людина, що не знає коду і принципу роботи замка, стане продовжувати натискати на кнопки, конденсатор З1 буде увесь час розряджатися, підтримуючи тим самим замок у закритому стані. Для того щоб замок заробив необхідно почекати, не натискаючи кнопок, 5...6 с.

Діод VD1 заважає розрядці конденсатора С1 через вихід елемента DD1.1, що знаходиться в нульовому стані під час зарядки С1 через резистор R1. Діоди VD4, VD6,VD8,перешкоджають проходженню високого рівня на входи наступних елементів, а діоди VD5,VD7,VD9 не дають розряджатися конденсаторам С5,С6,С7 відповідно.

Якщо сигналізація не потрібна, то елементи DD1.6,R10,R11, VT2,VT3,R2,VD1.1 можно виключити зі схеми, при цьому вільний вхід элементаDD1.6 повинний бути з'єднаний із загальним чи проводом із плюсовим висновком джерела живлення (+10в). У пристрої застосовані резистори МЛТ, керамічні конденсатори К10-17, К50-35.Електромагнітні реле К1,К2-РЭС-6 (паспорт РФО,452.104) чи інші з напругою спрацьовування не більш 20В і опором не менш 500Ом. Трансформатор Т1 можна застосувати саморобний чи заводський з напругою на вторинній обмотці 12-15В и струмом не менш100 мА. Транзистори – з будь-яким буквеним індексом , а діоди –будь-які малопотужні кремнієві.

Мікросхему DD1 можна замінити на К561ПУ4, КР1561ПУ4 .Якщо не виявиться під рукою зазначених мікросхем, кожен елемент припустимо замінити ланцюгом із двох послідовно включених інверторів, застосовуючи мікросхеми К561ЛН2,К561ЛА7, К561ЛЕ5 (чи аналогічні серії К176).

Зібраний зі справних деталей замок починає працювати відразу і налагодження не вимагає. Тривалості тимчасових затримок змінюють підбором конденсаторів, що задають час С1,С4-С7.

Опублікований варіант кодового замка відрізняються простотою, але ця гідність аж ніяк не саме головне. Більш істотним треба вважати надійність роботи, а з цим найважливішим параметром справа не завжди обстоїть благополучно. Наприклад, не обмежений час роботи виконавчого пристрою, що може викликати його вихід з ладу (у гіршому випадку – перегрів і загоряння обмотки електромагніта).
Конструкція замка, описаного нижче(Мал. 1.2), має, на мій погляд, ряд переваг. Код замка складається з чотирьох знаків. Вузол зворотного переключення дозволяє набирати чотири закодовані цифри тільки у визначеному порядку. Будь-яке порушення порядку набору веде за собою зворотне переключення навіть при правильно набраних перших цифрах коду. Час роботи виконавчого пристрою - 2 с; цього цілком достатньо для відкривання дверей. Якщо за цей час двері не буде відкрита, набір коду прийдеться повторити.

КТ КДПУ КП. 19.00.000.ПЗ

Арк

5

Зм.

Арк

№ Докум

Підпис

Дата

Блок

вводу

коду

Блок

зворотнього

переключення

Одновібратор

Нагрузка

рівнем на його виході дорівнює: R6*C5=2 с. Цей імпульс включає виконавчий пристрій.
Вузол зворотнього переключення зібраний на елементах DD3.3, DD3.4, DD4.1 - DD4.4. При натисканні на кнопку SB1(SB2), а слідом за нею - на кнопку SB3 (чи SB4), на R-вході тригера DD1.1 з'являється високий рівень, що переводить його у вихідний стан. Тригер DD1.1 має пріоритет - до його D-входу постійно прикладений одиничний рівень. При натисканні на кнопку SB1(SB2) на прямому виході цього тригера з'являється одиничний рівень і дозволяє роботу другого тригера DD1.2 і т.д. При натисканні на кнопку SB4 на інверсному виході тригера DD2.2 з'являється низький рівень, що запускає одновібратор, зібраний на логічних елементах DD3.1, DD3.2. Тривалість імпульсу з низьким При натисканні послідовно на кнопки SB1(SB2), SB2(SB2) і SB4 тригери DD1.1 і DD1.2 також переходять у вихідний стан. Якщо ж послідовність набору не порушена, і після натискання на перші дві кнопки натискають на кнопку SB3, що з'явившийся на інверсному виході тригера DD1.2 і відповідно на одному з входів елемента DD4.2 сигнал 0 блокує спрацьовування вузла зворотнього переключення тригерів від натискання на кнопку SB3. Далі , при натисканні на кнопку SB4, тригери DU1.1 і DD1.2 переходять у вихідний стан, а поява низького рівня на одному з входів елемента DD4.3, зв'язаним з виходом одновібратора, веде за собою зворотнє переключення тригерів DD2.1, DD2.2., пристрій приходить у вихідний стан.

При натисканні на кнопку SB5 і включені паралельно їй інші п'ять кнопок відбувається зворотнє переключення всіх тригерів, незалежно від числа правильно набраних знаків коду. Таким чином, імовірність розпізнавання коду дуже мала.
Для виготовлення кодового замка, крім зазначених, можна також використовувати мікросхеми серій К164, К561, К564.
Для живлення замка збирають найпростіший параметричний стабілізатор, що складається з резистора опором 6,2-10 кОМ стабілітрона Д814Б и конденсатора ємністю 1...10 мкф. Стабілізатор і виконавчий пристрій бажано живити постійним струмом напругою 24...60 В.

Мал.1.2

КТ КДПУ КП. 19.00.000.ПЗ

Арк

6

Зм.

Арк

№ Докум

Підпис

Дата

Описані вище конструкції кодови замків мають ряд недоліків, серед яких є дуже суттєві. Для першої схеми ряд недоліків має вигляд:

• Занижена захисна здатність замку від неправильного набору коду;

• Занижені експлуатаційні властивості по рівнянню з іншими пристроями;

• Живлення від 220В забезпечує установку замка тільки поблизу мережі струму;

• Велика елементна база;

• Нездатність до перепрограмування;

• Не обмежений час роботи виконавчого пристрою.

Друга схема, хоч і виправляє деякі недоліки першої схеми, але натомість добавляє інші:

• Код складається з 4-х цифр, що знижує кількість комбінацій;

• Замалий час роботи виконавчого пристрою;

• Як і в першій схемі, нездатність до перепрограмування коду.

Тому, для виправлення цих недоліків, я вирішив при розробці кодового замка використовувати мікроконтролер (PIC 16F84). Блок-схема такого кодового замку представлена на мал.1.3.

Основним елементом блоку керування є мікроконтролер, який керує всією схемою, а також сприймає і виробляє сигнали керування (сигнали відкривання замку, або сигнали що надходять від кнопок). Ядром блоку живлення є стабілізатор КР142ЕН5. Блок синхронізації - це кварцевий резонатор. Блоки індикації та звукової індикації – це набір світлодіодів і п’єзовипромінювач. Блок вводу коду – це набір з 12-ти кнопочних перемикачів. Блок-механізм відпирання замка (навантаження) преставлений на мал.1.4.

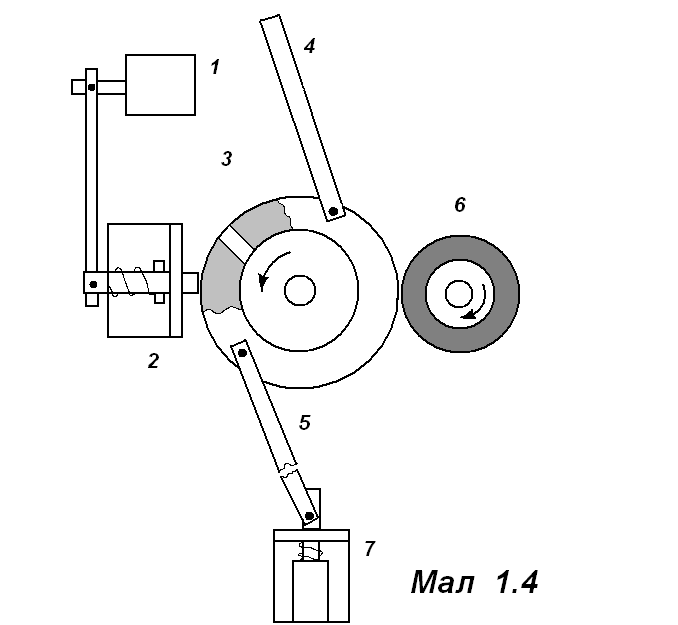

Принцип дії запірного пристрою

Вісь обертання обрезиненого ролика 6, забита під шліц чи обладнана ручкою, виведена на зовнішню сторону дверей. При повороті осі ролик передає обертання маховику 3, на якому закріплені тяги 4 і 5, що перетворять обертальний рух маховика в поступальний рух запірних пристроїв 7. Запирання відбувається в двох точках вгорі і внизу. Глибина заходу запірних пристроїв визначається діаметром маховика і може складати 50...100 мм. Положення маховика відповідне закритому стану фіксує засувка 2. Вісь обертання ролика не фіксується. Ролик буде провертатися з зусиллям, обумовленим його ступенем притиснення до маховика. Таким чином, виключається можливість виводу з ладу запірного механізму. Він відкривається тільки при спрацьовуванні електромагніта 1, для чого необхідно набрати встановлений в електронному блоці код.
