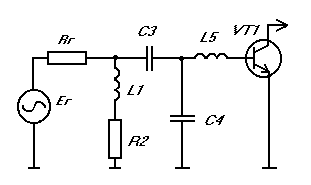

Схема входной КЦ представлена на рисунке 3.10. Её расчёт, а также табличные значения аналогичны описанным в пункте 3.5.1. Отличие в том, что табличные значения не требуют пересчёта, так как ёмкость слева от КЦ равна 0, а справа – . Поэтому денормировав эти значения мы сразу получим элементы КЦ. Денормируем величины относительно сопротивления генератора сигнала и . Расчёт такой цепи также можно найти в [4].

Рисунок 3.10

Табличные значения (искажения в области ВЧ не более 0.5 дБ):

После денормирования получаем следующие величины:

нГн;

Ом;

пФ;

пФ;

нГн.

Индуктивность практически равна входной индуктивности транзистора VT1, поэтому её роль будут выполнять выводы транзистора.

Расчёт суммарного коэффициента передачи корректирующей цепи и транзистора VT1 в области средних частот произведём по формуле 3.5.7, заменив на , которое находится по аналогичным формулам, и, взяв коэффициент усиления по мощности:

.

Нужно не забывать, что все нормированные величины в этом пункте нормированы относительно .

Ом;

Получим коэффициент усиления:

или дБ.

Неравномерность коэффициента усиления не превышает 1дБ. Таким образом, суммарные искажения в области ВЧ не превысят 2.5дБ.

Коэффициент передачи всего усилителя:

дБ.

3.6 Расчёт разделительных и блокировочных ёмкостей

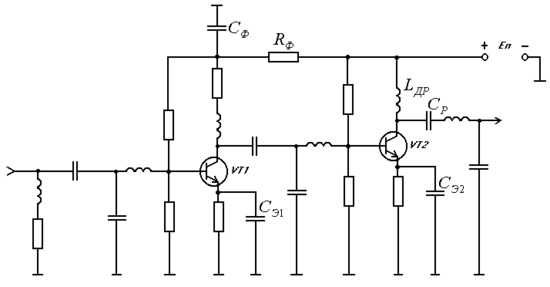

На рисунке 3.11 приведена принципиальная схема усилителя. Рассчитаем номиналы элементов обозначенных на схеме. Расчёт производится в соответствии с методикой описанной в [1]

Рисунок 3.11

Рассчитаем сопротивление и ёмкость фильтра по формулам:

, (3.6.1)

где – напряжение питания усилителя равное напряжению питания выходного каскада;

– напряжение питания входного каскада;

– соответственно коллекторный, базовый токи и ток делителя входного каскада;

, (3.6.2)

где – нижняя граничная частота усилителя.

кОм;

пФ.

Дроссель в коллекторной цепи выходного каскада ставится для того, чтобы выход транзистора по переменному току не был заземлен. Его величина выбирается исходя из условия:

. (3.6.3)

мкГн.

Так как ёмкости, стоящие в эмиттерных цепях, а также разделительные ёмкости вносят искажения в области нижних частот, то их расчёт следует производить, руководствуясь допустимым коэффициентом частотных искажений. В данной работе этот коэффициент составляет 3дБ. Всего ёмкостей три, поэтому можно распределить на каждую из них по 1дБ.

Найдём постоянную времени, соответствующую неравномерности 1дБ по формуле:

, (3.6.4)

где – допустимые искажения в разах.

нс.

Блокировочные ёмкости и можно рассчитать по общей формуле, взяв для каждой соответствующую крутизну.

. (3.6.5)

пФ;

пФ.

Величину разделительного конденсатора найдём по формуле:

, (3.6.6)

где – выходное сопротивление транзистора VT2.

пФ.

4. Заключение

Рассчитанный усилитель имеет следующие технические характеристики:

1. Рабочая полоса частот: 400-800 МГц

2. Линейные искажения

в области нижних частот не более 3 дБ

в области верхних частот не более 2.5 дБ

3. Коэффициент усиления 30дБ с подъёмом области верхних частот 6 дБ

4. Амплитуда выходного напряжения Uвых=2.5 В

5. Питание однополярное, Eп=10 В

6. Диапазон рабочих температур: от +10 до +60 градусов Цельсия

Усилитель рассчитан на нагрузку Rн=50 Ом

Усилитель имеет запас по усилению 5дБ, это нужно для того, чтобы в случае ухудшения, в силу каких либо причин, параметров отдельных элементов коэффициент передачи усилителя не опускался ниже заданного уровня, определённого техническим заданием.

Литература

1. Красько А.С., Проектирование усилительных устройств, методические указания

2. Титов А.А. Расчет корректирующих цепей широкополосных усилительных каскадов на биполярных транзисторах – http://referat.ru/download/ref-2764.zip

3. Болтовский Ю.Г., Расчёт цепей термостабилизации электрического режима транзисторов, методические указания

4. Титов А.А., Григорьев Д.А., Расчёт элементов высокочастотной коррекции усилительных каскадов на полевых транзисторах, учебно-методическое пособие
