126271 (717744), страница 2

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

По закінченні цикла розмикають прес-форми, вимикають записуючий пристрій з допомогою повороту маховика проти часової стрілки на два обороти, послаблюють ротор, знімають його, очищують від гуми і вставляють ніжку ротора в отвір нижньої напівформи. Вимикають струм.

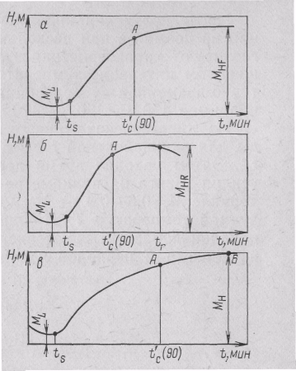

На рис. 3 показано основні типи кривих, що відповідають кінетиці вулканізації.

Рис. 2. Кінетичні криві вулканізації, які одержано на віброреометрі Монсанто-100

З реограм, які одержують на віброреометрі Монсанто-100, визначають показники, що характеризують реологічні та вулканізаційні властивості сумішей.

За основні показники приймають:

мінімальний крутильний момент , який характеризує мінімальну в’язкість зразка;

максимальний , рівноважний або умовний максимальний (точка Б) крутильний моменти, які характеризують жорсткість вулканізату;

тривалість початку вулканізації момент часу, який відповідає збільшенню на 0,1 або 0,2 Н·м (при амплітудних коливаннях ротора 3 и 5° градусів відповідно);

тривалість досягнення заданого ступеню вулканізації момент часу, який відповідає:

(рекомендується значення х = 0,5);

оптимальна тривалість вулканізації момент часу, що відповідає точці А:

швидкість вулканізації показник, який розраховується за формулою:

час реверсії для вулканізаційної кривої типа , який визначається по шкалі тривалості вулканізації від початку запису до моменту часу, що відповідає зниженню на величину , где .

Після одержання кінетичних кривих процесу вулканізації на реометрі за кількох постійних температур прогнозують характеристик вулканізації досліджених сумішей в широкому інтервалі температур, для чого використовують принцип температурно - тривалісної суперпозиції. Для цього одну з температур, наприклад, 130°С, 150°С, 170°С, приймають еквівалентною . З кінетичних кривих визначають індукційні періоди для еквівалентної та іншої дослідженої температури . Потім знаходять час досягнення певного значення зусилля зсуву на вулкаметрі або на реометрі, наприклад, в інтервалі М = 0,6 0,8 від М_макс, для еквівалентної та дослідженої температури . Приймають, що реакції мають перший порядок і розраховують енергію активації індукційного та головного періодів та константу швидкості процесу k:

Константи розраховують на ПЕОМ.

На основі одержаних даних , будують теоретичні криві кінетики вулканізації. Для цього складають таблицю координат теоретичних кривих кінетики вулканізації:

Якщо теоретичні криві не співпадають з експериментальними, то це означає, що порядок реакції не дорівнює одиниці. В такому випадку порядок реакції розраховують по формулам (4 6), a по формулі:

З кінетичних кривих, які одержано за різних температур, можна розрахувати якщо за показник М використати відносний динамічний модуль зсуву:

1. на реометрі Монсанто.

Література

1. Берштейн Л.А. Лабораторный практикум по технологии резины. - Л.: Химия, 1989. - с. 64-87.

2. Захаров Н.Д. Лабораторный практикум по технологии резины. - М.: Химия, 1988. - с. 155-175.

Размещено на Allbest.ru

Характеристики

Список файлов реферата
