По стенам зданий газопроводы прокладывают на кронштейнах, а по перекрытиям — на опорах высотою не менее 0,5 м. Компенсация температурных деформаций надземных газопроводов обеспечивается отводами и поворотами их в горизонтальной и вертикальной плоскостях, а при необходимости — линзовыми или П-образнымн компенсаторами. Часть опор делают неподвижными (мертвыми), а остальные — скользящими. Отводы газопроводов диаметром до 100 мм делают гнутыми или штампе ванными, а при больших диаметрах — сварными.

Надземные газопроводы влажного газа прокладывают с уклоном не менее 0,003, а в нижних точках монтируют дренажные штуцеры; при необходимости такие газопроводы утепляют. На всех ответвлениях к цехам устанавливают отключающие устройства, а на вводах в цеха монтируют продувочные линии для вытеснения воздуха из газопровода при первичном пуске газа. Для защиты от коррозии надземные газопроводы окрашивают масляной краской за два раза.

Внутрицеховые газопроводы прокладывают открыто в крепят к степам, колоннам, перекрытиям зданий и к каркасам газопотребляютцих агрегатов с помощью кронштейнов, крюков или подвесок {на высоте не менее 2,2 м в местах прохода людей). При прокладке газопровода параллельно электрокабель расстояние между ними выдерживается не менее 250Т а при пересечениях — не менее 100 мм.

Отключающие устройства должны быть установлены на вводе газопровода в цех, на всех отводах от цехового коллектора к газопотребляющим агрегатам и перед горелками агрегатов. Для продувки внутрицеховых газопроводов на концевых их участках предусматриваются продувочные газопроводы диаметром не менее 19 мм с запорными устройствами, выводимые вне здания на высоту не менее 1 м выше карниза крыши. Продувочные газопроводы предусматриваются также на отводах к агрегатам после отключающего устройства на агрегат. Окрашивают внутрицеховые газопроводы в светло-коричневый цвет.

Регуляторные пункты и установки

Основное назначение газорегуляторных пунктов (ГРП, ГРПШ) и установок (ГРУ) — снижение входного давления газа (дросселирование) до заданного выходного и поддержание последнего в контролируемой точке газопровода постоянным (в заданных пределах) независимо от изменения входного давления и расхода газа потребителями. Кроме этого, в ГРП (ГРУ) производятся: очистка газа от механических примесей, контроль за входным и выходным давлением и температурой газа, учет расхода (если отсутствует специально выделенный пункт измерения расхода), предохранение от возможного повышения или понижения давления газа в контролируемой точке газопровода сверх допустимых пределов.

Наличие в системе газоснабжения постоянного давления (в заранее заданном диапазоне его колебания) является одним из важнейших условий безопасной и надежной работы этой системы и подключенных к ней газопотребляющих объектов и агрегатов.

ГРП и ГРУ оснащаются практически одним и тем же оборудованием и отличаются друг от друга в основном своим расположением. ГРУ монтируют непосредственно в помещениях, где расположены агрегаты, использующие газовое топливо (цеха, котельные и т. п.). ГРП размещают в зависимости от назначения и технической целесообразности: в отдельно стоящих зданиях; в пристройках к зданиям; на несгораемом покрытии промышленного здания, в котором расположены потребители газа; в шкафах, устанавливаемых на несгораемой стене снаружи газифицируемого здания, на отдельно стоящей несгораемой опоре или (при наличии опорных стоек) на бетонном фундаменте.

В зависимости от давления газа на вводе ГРП и ГРУ подразделяют на:

— ГРП и ГРУ среднего давления (более 0,05 до 3 кгс/см²);

— ГРП и ГРУ высокого давления (более 3 до 12 кгс/см²).

Размещение ГРУ и ГРПШ

ГРУ размещают в непосредственной близости от ввода газопровода в помещение цеха (котельной), так чтобы не создавались помехи при эксплуатации и ремонте основного технологического оборудования. Подача газа от ГРУ к потребителям, расположенным в других зданиях, не допускается. Питание газом агрегатов, расположенных в других помещениях здания, от одной ГРУ допускается, если эти агрегаты работают при одинаковых давлениях газа и в любое время суток обеспечен свободный доступ обслуживающего персонала газовой службы в эти помещения.

ГРУ с давлением газа до 6 кгс/см² на предприятиях и в отдельно стоящих отопительных котельных разрешается располагать непосредственно в помещении, где находятся агрегаты, использующие газ, или в смежном, соединенном с ним открытым проемом желательно на всю высоту помещения, при обеспечении в них не менее чем трехкратного воздухообмена в час. При этом в одном здании, как правило, устанавливают не более одной ГРУ для газоснабжения агрегатов одного помещения. Если агрегаты работают на различных давлениях газа или расположены в различных помещениях здания, то в таком здании или помещении предусматривают несколько ГРУ. В цехах с расходами газа более 1000 м³/ч и помещениях большой протяженности (литейные цеха и т. п.) для агрегатов, работающих на одинаковых режимах давления газа, также допускается размещение двух и более ГРУ.

ГРУ с давлением газа от 6 до 12 кгс/см² допускается размещать только в помещениях тех цехов, где такое давление газа необходимо по условиям технологии производства.

Если ГРП расположено на открытой площадке под навесом, эти расстояния отмеряют от края оборудования. Согласно СНиП II—89—80 расстояние от зданий и сооружений I и II степени огнестойкости с производствами категорий А (т. е. для взрывоопасных производств), Б, В и Е до других зданий и сооружений тех же степеней огнестойкости должно составлять не менее 9 м, а при условии оборудования их стационарными автоматическими системами пожаротушения может быть уменьшено до 6 м. К таким зданиям, очевидно, могут быть отнесены ГРП, расположенные в пристройках, а также шкафные ГРП, установленные на стенах зданий.

На промышленных предприятиях ГРП среднего и высокого (до 6 кгс/см²) давления могут размещаться в пристройках к зданиям I и II степени огнестойкости с производствами, отнесенными по пожарной опасности к категориям Г и Д. При технической необходимости допускается размещать ГРП во встроенных помещениях одноэтажных производственных зданий той же степени огнестойкости и категории пожароопасности.

Если агрегаты, расположенные в цехе, по технологии производства должны получать газ с давлением выше 6 кгс/см², то ГРП высокого давления (свыше 6 до 12 кгс/см²) разрешается размещать в пристройке к данному цеху. При климатических условиях, обеспечивающих нормальную работу оборудования ГРП, последние на территории промышленного предприятия могут размещаться на открытых огражденных площадках под навесом. Если газопроводы прокладываются над перекрытием цеха, агрегаты которого используют газовое топливо, то ГРП может также размещаться на крыше этого цеха. В последнем случае предел огнестойкости покрытия должен быть не менее 0,75 ч, а утеплитель его выполнен из несгораемого материала.

ГРП с давлением газа до 6 кгс/см², предназначенные для газоснабжения коммунальных предприятий и отопительных котельных, расположенных в отдельно стоящих зданиях, допускается размещать в пристройках к помещениям этих предприятий, в которых находятся газоиспользующие агрегаты.

В отдельных случаях допускается размещение ГРП с давлением газа до 6 кгс/см² во встроенных помещениях одноэтажных отдельно стоящих котельных, использующих газовое топливо (при этом к помещению ГРП предъявляются те же требования, что и к отдельно стоящим зданиям ГРП).

ГРП с давлением газа до 6 кгс/см² для газоснабжения промышленных и коммунальных предприятий и ГРП с давлением до 3 кгс/см² для газоснабжения коммунально-бытовых потребителей в шкафах из несгораемых материалов можно устанавливать на стене газифицируемого здания не ниже III степени огнестойкости на высоте, удобной для обслуживания и ремонта оборудования. Расстояние по горизонтали от шкафного ГРП с давлением до 3 кгс/смг, расположенного на стене, до окна, двери или других проемов должно быть не менее 1 м. Под окнами и балконами шкафные ГРП устанавливать не допускается. Если давление больше 3 (до 6 кгс/см²), то на стене, на которой размещается ГРП, не должно быть дверных и оконных проемов.

При размещении ГРП в пристройке к зданию та часть стены здания, которая становится стеной ГРП, должна быть глухой, несгораемой, противопожарной и газонепроницаемой.

Устройство ГРП в подвальных и полуподвальных помещениях зданий, в пристройках к зданиям школ, больниц, детских учреждений, а также к жилым, зрелищным и административным зданиям не допускается.

Классификация промышленных систем газоснабжения

Давление во внутрицеховых газопроводах определяется давлением газа перед горелками. При установке перед агрегатами регуляторов давления газа давление во внутрицеховых газопроводах может существенно превосходить необходимое давление перед горелками. Основное отличие принципиальных схем промышленных систем газоснабжения заключается в принятых давлениях газа в межцеховых газопроводах, газопроводах перед горелками агрегатов, а также в расположении газорегуляторных пунктов, установок и наличии регуляторов давления перед агрегатами. При решении вопроса о выборе схемы следует учитывать: давление газа в городских распределительных газопроводах в месте присоединения предприятия; необходимое давление газа перед газовыми горелками в отдельных цехах; территориальное расположение цехов, потребляющих газ; расход газа цехами и режим его потребления; удобство обслуживания и экономическую эффективность.

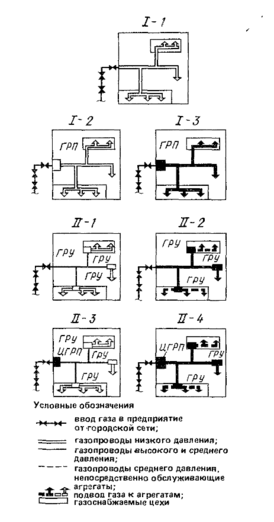

В зависимости от конкретных условий проектирования промышленных систем газоснабжения используют различные принципиальные схемы, которые классифицируют следующим образом.

Одноступенчатые системы газоснабжения а) при непосредственном присоединении предприятий к городским распределительным сетям низкого давления (/-/);

б) при присоединении промышленных объектов к городским сетям через центральный ГРП и с низким давлением в промышленных газопроводах (/-2);

в) при присоединении промышленных объектов к городским сетям через центральный ГРП и со средним давлением в промышленных газопроводах (/-3).

Двухступенчатые системы а) при непосредственном присоединении промышленных объектов к городским сетям среднего давления цеховыми ГРУ и с низким давлением и цеховых газопроводах (//-/);

б) при непосредственном присоединении промышленных объектов к городским сетям среднего давления цеховыми ГРУ и со средним давлением в цеховых газопроводах (//-2);

в) при присоединении к городским сетям через центральный ГРП, со средним давлением я межцеховых газопроводах, цеховыми ГРУ и с низким давлением в цеховых газопроводах (//-3); г) при присоединении к городским сетям через центральный ГРП со средним давлением в межцеховых газопроводах, цеховыми ГРУ и со средним давлением в цеховых газопроводах (//-4).

У средних и крупных предприятий агрегаты в отдельных цехах обычно оборудуют горелками, которые работают на различных давлениях. В связи с этим при проектировании возникает необходимость в комбинации приведенных принципиальных схем. Так, часто проектируют промышленную систему газоснабжения с центральным ГРП и ГРУ только у отдельных цехов. Такую систему получают путем комбинации схем 1-3, 11-3 и 11-4,

Одноступенчатые системы газоснабжения

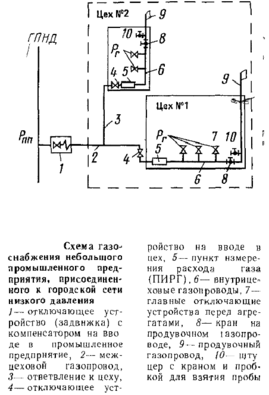

Схема промышленной системы газоснабжения в случае непосредственного присоединения к городским сетям низкого давления показана на рис. Данную схему проектируют для небольших коммунальных и промышленных предприятий. Это объясняется, во-первых, малой пропускной способностью сетей низкого давления, а во-вторых тем, что переменный режим потреблением газа предприятием будет отрицательно сказываться на режиме давлений у газовых приборов жилых, зданий, присоединенных к той же сети низкого давления.

Из городской распределительной сети низкого давления газ через задвижку 1 поступает в межцеховой газопровод 2. У небольших предприятий протяженность межцеховых газопроводов обычно невелика, поэтому на ответвлениях от Основного газопровода к цехам отключающие устройства можно не устанавливать. Для продувки межцеховых газопроводов в конце ответвлений предусматривают продувочные свечи. На цеховых вводах устанавливают отключающие устройства. Место установки должно быть доступно для обслуживания, осмотра и ремонта арматуры и обеспечивать возможность быстрого отключения ценового газопровод а-При расположении задвижек или кранов на высоте более 2 м устраивают площадки из несгораемых материалов с ограждениями и лестницами или предусматривают дистанционный привод.

Расход газа предприятием измеряют в центральном пункте учета потребления газа в цехах и зданиях. При необходимости учета расхода газа отдельными цехами или агрегатами следует предусматривать дополнительную установку газовых счетчиков или расходомеров. Для небольших предприятий, состоящих из двух цехов, и при условии незначительного потребления газа одним из них допускается учитывать расход газа по цехам без общезаводского учета (см. рис. II .2).

Внутрицеховые газопроводы тупиковые. На ответвлениях установлены главные отключающие устройства. К последним участкам цеховых газопроводов присоединяют продувочные линии 9 с отключающими кранами 8, а также штуцера с кранами и пробками для отбора пробы газа. В продувочные линии 9 включены продувочные трубопроводы, присоединенные к газопроводам агрегатов перед последним по ходу газа отключающим устройством, перед горелками. Расчетный перепад давления в газопроводах предприятия определяют по выражению
