Текст из файла (страница 2)

3 — спиртоуловитель,

4 —перегреватель,

5 - водяной конденсатор,

6 — рассольный конденсатор,

7 — фазоразделитель,

8 —холодильник газа,

9 — скруббер,

10 — фазоразделитель,

11 —холодильник д/поглотителя,

12 — кипятильник,

13 — емкость для спирта,

14 — центральный перегреватель,

15 — вертикальный перегреватель,

16 —контактная печь,

17 — пылеуловитель,

18 — приемник конденсата,

19 — сборник д/насыщен. поглотителя,

20 - промежуточные сборники,

21 —приемник д/регенерирован. абсорбента.

Кубовые остатки собираются в приемниках 19 и выводятся на полимеризацию, после чего выпускаются как побочный продукт производства под названием полпдиенов. Пары дивинила с примесью псевдобутилена конденсируются в дефлегматоре 8 и в рассольном конденсаторе 9. Небольшая часть паров дивинила вместе с легколетучими сдувается на абсорбцию. Дивинил-ректификат собирается в приемнике 12.

3. Основные параметры производства

Отношение свежего этилового спирта к оборотному в шихте, поступающей на контактирование, равно 1:1 (по весу)

Температура паров после перегреватели 4 около 100°С

Температура паров после вертикального перегревателя около 400°С

Температура в ретортах контактной печи около 450°С

Температура в топке контактной печи 1200 -1250°С

В дивинил за проход превращается этилового спирта около 50%

При конденсации в конденсаторах 5 получается конденсат, содержащий этилового спирта 50-60%

Абсорбция дивинила производится этиловым спиртом при 5 – 7°С

При абсорбции поглощается дивинила от содержания его в газе до 96 %

Десорбция дивинила производится при температуре в кубе десорбера около 105%

Содержание дивинила в дивиниле-сырце 50 - 56%

Экстракция примесей (ацетальдегида) из винила производится водой

Соотношение дивинил : вода по объему 1 : 1

В отмытом продукте содержание дивинила составляет 60 – 70 %

Температура в кубе ректификационной колонны 62 – 70 %

Температура в дефлегматоре 23 – 28°С

Содержание дивинила в дивиниле-ректификате около 90 %

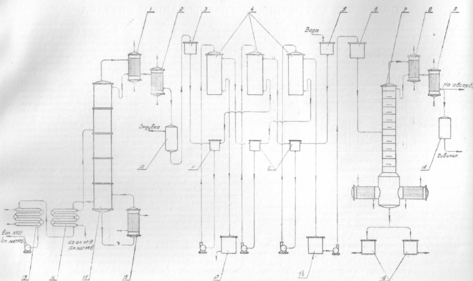

Схема № 3. Технологическая схема производства дивинила из этилового спирта по Лебедеву

На схеме № 3 обозначения:

1 - дефлегматор,

2 — рассольный конденсатор,

3 —напорный бак,

4 —отстойник,

5 — мерник для воды,

6 — напорный мерник для отмытого дивинила,

7 —ректификационная колонна,

8 - дефлегматор,

9—конденсатор,

10 —сборник,

11 — смесительный бачок,

12 — приемник д/дивинила-ректифик.,

13—холодильник,

14 —теплообменник,

15— десорбер,

16—кипятильник,

17—приемник д/альдегидн. воды,

18 —приемник д/отмытого дивинила,

19—приемник д/кубовых остатков.

Литература

1. Смирнов Н. И., Синтетические каучуки, ГХИ, 1954.

2. Уитби Г., Синтетический каучук, ГХИ, 1957.

3. Горин Ю. А., ХП, № 2, 1, 1957.

4. Фридштейн И. Л., Литвин О. Б., Промышленные пути синтеза изопрена. Хим. наука и пром., № 3, 299, 1957.

5. Смирнов Н. И., Синтетические каучуки, ГХИ, 1934

2. Литвин О. Б., Основы технологии синтеза каучуков, ГХИ, 1959
