При бескомпрессорном газлифте природный газ транспортируется до места расположения газлифтных скважин и обычно проходит предварительную подготовку на специальных установках, которая заключается в отделении конденсата и влаги, а иногда и в подогреве этого газа перед распределением по скважинам. Избыточное давление обычно понижается дросселированием газа через одну или несколько ступеней штуцеров.

Существует система газлифтной эксплуатации, которая называется внутрискважинным газлифтом. В этих системах источником сжатого газа служит газ газоносных пластов, залегающих выше или ниже нефтенасыщенного пласта. Оба пласта вскрываются общим фильтром. В таких случаях газоносный горизонт изолируется от нефтеносного пласта одним или двумя пакерами (сверху и снизу), и газ вводится в трубы через штуцерное устройство, дозирующее количество газа, поступающего в НКТ.

Внутрискважинный газлифт исключает необходимость предварительной подготовки газа, но вносит трудности в регулировку работы газлифта. Этот способ оказался эффективным средством эксплуатации добывающих скважин на нефтяных месторождениях Тюменской области, в которых над нефтяными горизонтами залегают газонасыщенные пласты с достаточными запасами газа и давления для устойчивой и продолжительной работы газлифта.

1. Типы газлифта

По числу спускаемых рядов труб подъемники бывают однорядными и двухрядными. По направлению нагнетания рабочего агента - кольцевыми и центральными. Недостатки последней: при наличии в жидкости песка выступающие муфты труб стачиваются, в результате чего возможен обрыв труб; при содержании в нефти парафина или при большой концентрации солей последние откладываются на стенках колонны и уменьшают ее диаметр. Поэтому в большинстве случаев применяют подъемники кольцевой системы.

Также газлифты различают на непрерывный и периодический. Под непрерывным газлифтом будем подразумевать способ добычи жидкости при помощи непрерывно подаваемого в скважину газа; под периодическим газлифтом – при помощи периодически подаваемого газа в скважину.

Существуют различные варианты оборудования скважин при непрерывном газлифте. Газ может подаваться к башмаку как по кольцевой системе между двумя рядами труб (рис. 19, а) или между обсадной колонной и фонтанными трубами (рис. 19, б), так и по центральной системе (центральным трубам).

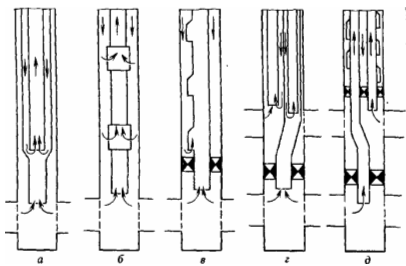

Рисунок 19. Газлифты: а — полуторарядный; б — однорядный с рабочими муфтами; в — однорядный с газлифтными клапанами; г — трехрядный; д - двухрядный.

В практике встречается двухрядный подъемник кольцевой системы со ступенчатой нагнетательной колонной: в нижней части - меньшего диаметра, в верхней – большего. По сравнению с обычным двухрядным такой подъемник дешевле. Основные его преимущества - уменьшение веса труб первого ряда и лучшие условия выноса песка с забоя. К недостаткам этого подъемника относится невозможность увеличения погружения подъемных труб. Однако двухрядный подъемник - сооружение металлоемкое, а поэтому дорогое. Лишь при отсутствии герметичности обсадной колонны его применение оправдано как вынужденная мера. Разновидностью двухрядного подъемника является полуторарядный (рис. 19, а) в котором для экономии металла трубы первого ряда имеют хвостовую часть (ниже башмака второго ряда) из труб меньшего диаметра. Это существенно уменьшает металлоемкость конструкции, позволяет увеличить скорость восходящего потока, но осложняет операцию по увеличению погружения, т. е. по допуску второго ряда, так как для этого необходимо предварительно изменить подвеску первого ряда труб. Схема однорядного наименее металлоемкого подъемника приведена на рис. 19, б, в. Газ подается в межтрубное пространство и ГЖС поднимается по одному ряду труб, диаметр которых определяется дебитом скважины и техническими условиями ее эксплуатации. Реальный уровень жидкости всегда устанавливается у башмака подъемных труб. Уровень не может быть выше, так как в этом случае газ не будет поступать в НКТ. Он не может быть и ниже башмака, так как тогда в НКТ не будет поступать жидкость. Однако при пульсирующем режиме работы газожидкостного подъемника уровень жидкости колеблется у башмака, периодически его перекрывая. Видимого погружения и динамического уровня жидкости при однорядном подъемнике нет, а гидростатическое давление у башмака подъемных труб, создаваемое погружением его под динамический уровень, заменяется давлением газа Р₁.

Недостатком однорядного подъемника является низкая скорость восходящего потока между забоем и башмаком, глубина спуска которого определяется рабочим давлением газа, отбором жидкости, а также коэффициентом продуктивности скважины. Однако при этом упрощается допуск труб или вообще изменение глубины их подвески, если возникает такая необходимость. Поэтому существует разновидность однорядного подъемника - подъемник с рабочим отверстием. Один ряд труб необходимого диаметра спускается до забоя (или до верхних дыр перфорации), но на расчетной глубине, т. е. на глубине, где должен быть башмак (глубина места ввода газа в НКТ), устанавливается рабочая муфта с двумя-четырьмя отверстиями диаметром 5 - 8 мм. Сечение отверстий должно обеспечить пропуск расчетного количества газа при перепаде давлений у отверстий, не превышающем 0,1—0,15 МПа. Перепад давления у отверстий удерживает уровень жидкости ниже отверстия на 10—15 м и обеспечивает более равномерное поступление газа в трубы. Однорядный подъемник с рабочим отверстием (или муфтой) (рис. 19, б) создает наибольшие скорости восходящего потока, является наименее металлоемким, однако требует подъема колонны труб при необходимости изменения погружения. Положение условного динамического уровня и погружение определяются рабочим давлением газа у рабочих отверстий, пересчитанным в столб жидкости. Однорядная конструкция газлифта, при котором используются 60 или 73-мм трубы, создает широкое межтрубное пространство, размеры которого играют решающую роль в случае использования различных клапанов, широко применяемых в настоящее время.

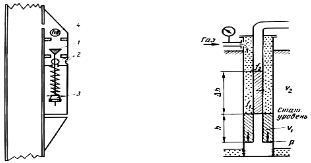

Рисунок 20. Принципиальная схема концевого клапана: 1 - конический клапан; 2 - рабочее отверстие; 3 - регулировочная головка для изменения натяжения пружин; 4 - шариковый клапан для промывки скважин.

Рисунок 21. Положение уровней жидкостей при пуске газлифтной скважины.

В однорядном подъемнике вместо рабочей муфты с рабочими отверстиями может применяться так называемый концевой рабочий клапан, поддерживающий постоянный перепад давления при прохождении через него газа, равный 0,1—0,15 МПа, достаточный для того, чтобы постоянно удерживать уровень жидкости ниже клапана на 10—15 м. Концевой клапан обычно приваривается к спецмуфте с внешней стороны и имеет пружинную регулировку необходимого перепада давления и расхода газа. Такой клапан снабжается еще специальным шариковым клапаном, который закрывает рабочее отверстие и позволяет осуществлять обратную промывку скважины до забоя (рис. 20). Схемы оборудования скважин при периодическом газлифте приведены на рисунке 22. По схеме 1 газ периодически подается в подъёмник после накопления в нем определенного столба жидкости. Камера замещения (схема 2) позволяет избежать несовершенства первой схемы, устраняя избыточно большие расходы газа и противодавление на забой. Плунжерный подъёмник (схема 3) в отличие от первых двух может работать за счет энергии газа, поступающего в скважину из пласта. Схемы 4, 5 – наиболее совершенны, ибо позволяют уменьшить металлоемкость и увеличить надежность работы оборудования

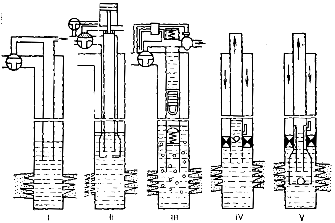

Рисунок 22. Оборудование скважин при периодическом газлифте: 1- периодический газлифт; 2 - периодический газлифт с камерой замещения; 3 - гидропакерный поршень; 4 - периодический газлифт с газлифтным и обратным клапанами; 5 - периодический газлифт с камерой замещением и газлифтным клапаном.

Пуск газлифтных скважин (на примере двухрядного подъемника).

При нагнетании газа жидкость в межтрубном пространстве колонн НКТ оттесняется вниз, а вытесняемая перетекает в трубы малого диаметра из эксплуатационной колонны, в результате чего уровень в ней становится ниже статического. Поэтому давление на забое становиться выше пластового и часть жидкости поглощается пластом. На любой момент времени давление закачиваемого газа соответствует гидростатическому давлению столба жидкости высотой, равной разности уровней в трубах малого диаметра (или затрубном пространстве) и межтрубном пространстве.

По мере нагнетания газа увеличивается разность уровней и возрастает давление заканчиваемого газа.

Давление закачиваемого газа во время достижения уровнем жидкости в межтрубном пространстве башмака подъемных труб будет максимальным. Это давление называется пусковым - Р_пус. Как только начнется, излив газожидкостной смеси, давление на башмаке подъемных труб уменьшится. Среднее давление нагнетаемого газа при установившемся режиме газлифтной скважины называется рабочим Р_р.

Таким образом, запуск газлифтных скважин осуществляется продавкой газом из газораспределительного пункта (ГРП) или от передвижных компрессоров. Для снижения пускового давления в современных газлифтных установках применяют последовательное газирование участков лифта через пусковые газлифтные клапаны.

1. Наземное оборудование

1. Компрессорная станция

При компрессорном газлифте комплекс оборудования для эксплуатации группы скважин значительно сложней, чем при фонтанной эксплуатации, и состоит из компрессорной станции, газораспределительной и газосборной сети, систем подготовки газа и газлифтного оборудования скважин.

Для газлифта чаще всего применяют поршневые компрессоры с газовыми двигателями или с электроприводом. В последние годы – центробежные компрессоры с газотурбинным или электроприводом.

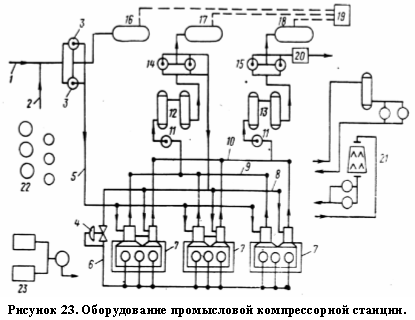

На рис. 23 показана схема оборудования компрессорной станции. По газопроводам 1 и 2 к станции поступает газ после предварительной обработки на установках подготовки нефти. Газ проходит сепараторы 3 для отделения жидкости и механических примесей и подается к компрессорам по линии 5 через регулятор давления «после себя» 4 к двигателям компрессоров 10ГК. Остальная, основная часть газа по трубопроводу 6 идет в цилиндры компрессоров 7. После сжатия в ступени 1 газ направляется по линии 9 в маслоотделители 11, холодильники первой ступени 12 и сепараторы среднего давления 14, где отделяется влага. Ко второй ступени газ подается по линии 8. Такая же обработка газа проводится и после второй ступени в аппаратах 11, 13 и 15. К этим аппаратам газ подается по линии 10. Влага от всех сепараторов поступает в емкости для конденсата 16, 17 и 18 и отбирается насосами насосной 19. Газ после сжатия и обработки направляется но линии 20 к потребителю (на газобензиновый завод, на скважины для газлифта и т. п.). Для охлаждения воды холодного и горячего цикла применяют градирни 21, где имеются емкость и насосная, расширительный бак с насосом горячего цикла. Для компрессорной, на которой установлено обычно 7—10 компрессоров, необходимо масляное хозяйство, так как расход масел различных марок велик (емкости и насосы маслохозяйства 22). Кроме того, запуск компрессора производится сжатым воздухом, запас которого в специальной емкости пополняется небольшими вспомогательными компрессорами 23.

Сжатый газ от газопровода или компрессорной станции (КС) подается в газораспределительные пункты (ГРП), каждый из которых направляет его в группу газлифтных скважин.

Газ распределяется, с помощью газораспределительных батарей (ГРБ), число которых на каждом ГРП может быть разным в зависимости от числа скважин, приходящихся на газораспределительный пункт и на батарею. В последнее время батареи выполняются блочными и комплектно поставляются промыслам заводами-изготовителями. Батарея представляет собой сочетание напорных линий с регулирующими устройствами, обычно игольчатыми дросселями, позволяющими распределять газ по скважинам в соответствии с заданными параметрами. Контроль распределения и параметры регистрируются приборами, размещенными в шкафу КИП.

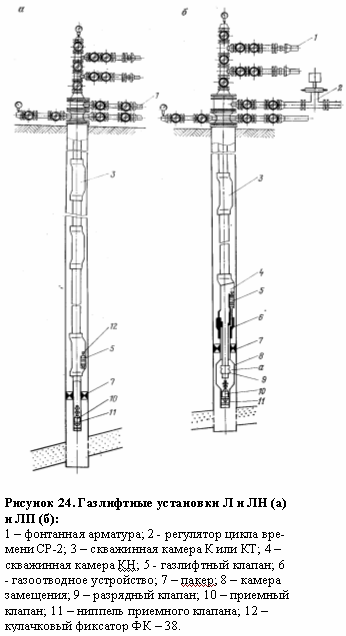

Для добычи нефти непрерывным газлифтным способом при подаче газа с поверхности выпускаются газлифтные установки типа Л, ЛН и ЛП (рис.24), обеспечивающие автоматический пуск и освоение скважины, а также ее стабильную работу в заданном режиме.

Установка типа Л применяется в вертикальных скважинах, типа ЛН — в наклонно-направленных. Установки позволяют использовать однорядный подъемник и осуществлять переход с фонтанного способа эксплуатации на газлифтный без подъема колонны.

Установка типа Л включает в себя фонтанную арматуру АКФЗа-65Хх210 и скважинное оборудование, состоящее из скважинных камер типа К, газлифтных клапанов типа Г, пакера ПН-ЯГМ и приемного клапана. В установках, где применяются клапаны Г-38 и Г-38Р, для фиксации их в карманах скважинных камер пользуются кулачковыми фиксаторами ФК-38. Газлифтные клапаны устанавливаются и извлекаются из скважины с помощью набора инструментов канатной техники из комплекта КИГК и ИКПГ.

В установках типа ЛИ применяются скважинные камеры типа КТ, обеспечивающие совместно с отклонителем ОК надежную посадку газлифтных клапанов в карманы скважинных камер. Установка ЛН-73Б-210 оснащена пакером 2ПД-ЯГ-118-500, остальные — пакером 1ПД-ЯГ-13б-500.
