Отмеченное выше другое преимущество ПНК - возможность организации высокоплотного жидкостного орошения - исключительно важно для эксплуатации высокопроизводительных установок вакуумной или глубоковакуумной перегонки мазута, оборудованных колонной большого диаметра. Для сравнения сопоставим потребное количество жидкостного орошения применительно к вакуумным колоннам противоточного и перекрестноточного типов диаметром 8 м (площадью сечения ≈50 м²). При противотоке для обеспечения даже пониженной плотности орошения ≈20 м³/м²ч требуется на орошение колонны 50x20=1000 м³/ч жидкости, что технически не просто осуществить. При этом весьма сложной проблемой становится организация равномерного распределения такого количества орошения по сечению колонны.

В ПНК, в отличие от противоточных колонн, насадочный слой занимает только часть ее горизонтального сечения площадью на порядок и более меньшую. В этом случае для организации жидкостного орошения в вакуумной ПНК аналогичного сечения потребуется 250 м³/ч жидкости, даже при плотности орошения 50 м3/м²ч, что энергетически выгоднее и технически проще. На рисунке 7 представлена принципиальная конструкция вакуумной перекрестноточной насадочной колонны, внедренной на АВТ-4 ПО «Салаватнефтеоргсинтез». Она предназначена для вакуумной перегонки мазута арланской нефти с отбором широкого вакуумного газойля - сырья каталитического крекинга. Она представляет собой цилиндрический вертикальный аппарат (ранее бездействующая вакуумная колонна) с расположением насадочных модулей внутри колонны по квадрату. Диаметр колонны 8 м, высота укрепляющей части около 16 м. В колонне смонтирован телескопический ввод сырья, улита, отбойник и шесть модулей из регулярной насадки УГНТУ. Четыре верхних модуля предназначены для конденсации вакуумного газойля, пятый является фракционирующим, а шестой служит для фильтрации и промывки паров. Для снижения крекинга в нижнюю часть колонны вводится охлажденный до 320°С и ниже гудрон в виде квенчинга. Поскольку паровые и жидкостные нагрузки в ПНК различны по высоте, насадочные модули выполнены различными по высоте и ширине в соответствии с допустимыми нагрузками по пару и жидкости. Предусмотрены циркуляционное орошение, рецикл затемненного продукта, надежные меры против засорения сетчатых блоков механическими примесями, против вибрации сетки и проскока брызгоуноса в вакуумный газойль.

Давление в зоне питания колонны составило 20-30 мм рт. ст. (27-40 ГПа), а температура верха - 50-70 °С; конденсация вакуумного газойля была почти полной: суточное количество конденсата легкой фракции (180-290 °С) в емкости - отделителе воды - составило менее 1 т. В зависимости от требуемой глубины переработки мазута ПНК может работать как с нагревом его в вакуумной печи, так и без нагрева за счет самоиспарения сырья в глубоком вакууме, а также в режиме сухой перегонки. Отбор вакуумного газойля ограничивался из-за высокой вязкости арланского гудрона и составлял 10-18 % на нефть.

1. Перекрестноточные посадочные колонны для четкого фракционирования мазута с получением масляных дистиллятов

Перекрестноточные насадочные колонны (ПНК) в зависимости от количества устанавливаемых в них насадочных блоков и, следовательно, от достигаемого в зоне питания глубины вакуума можно использовать в следующих вариантах:

а ) вариант глубоковакуумной перегонки с углубленным отбором, но менее четким фракционированием вакуумных дистиллятов, если ПНК оборудованы ограниченным числом теоретических ступеней контакта;

б) вариант обычной вакуумной перегонки, но с более высокой четкостью фракционирования отбираемых дистиллятов, когда ПНК оборудована большим числом теоретических ступеней контакта.

Второй вариант особенно эффективен для фракционирования мазута с получением масляных дистиллятов с более узким темпера­турным интервалом выкипания за счет снижения налегания темпе­ратур кипения смежных фракций.

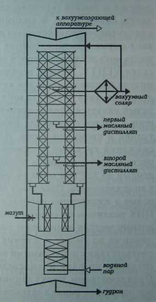

На одном из НПЗ России («Орскнефтеоргсинтез») проведена реконструкция вакуумного блока установки АВТМ, где ранее отбор масляных дистиллятов осуществлялся по типовой двухколонной схеме с двухкратным испарением по дистилляту (см. рис. 5,б) с переводом ее на одноколонный вариант четкого фракционирования мазута в ПНК. Принципиальная конструкция этой колонны представлена на рисунке 8.

При реконструкции вакуумной колонны было смонтировано 20 перекрестноточных насадочных блоков (из просечно-вытяжного листа конструкции УГНТУ с малым гидравлическим сопротивлением), в т.ч. 17 из которых - в укрепляющей части, что эквивалентно 10.8 теоретическим тарелкам (вместо 5,6 до реконструкции).

При эксплуатации реконструированной установки АВТМ были получены следующие результаты по работе ПНК и качеству продуктов разделения:

Показатели До После

реконструкции реконструкции

Производительность, т/ч 46—48 55

Остаточное давление, мм рт. ст

на верху колонны 40-70 40-60

в зоне питания 96-126 53-73

Температура, °С

сырья 365-375 350-360

верха 165-175 165 -175

низа 340-355 340-350

Расход, т/ч

верхнего циркуляционного

орошения 30-35 30-48

водяного пара 0,5-0,8 0,2-0,42

Число теоретических тарелок

в укрепляющей секции 5,6 10,8

Отбор на нефть, % масс.

I погон 8,6-9,0 10,0-10,4

II погон 9,0-9,5 13,0-15,6

Температурный интервал

выкипания фракций, °С (t^к_95%- t^к_5%)

I масляный погон 130-140 100 110

II масляный погон 150-160 105-125

Налегание масляных фракций, °С 70-105 27-60

Температура вспышки, °С

I масляный погон 175-178 184-190

II масляный погон 213-217 214 -221

гудрон 247-268 260-290

Вязкость при 50 °С, сСт

I масляный погон 10,5-14 11,7-17

II масляный погон 35-59 39-60

Цвет, ед. ЦНТ

I масляный погон 1,5-2,0 1,5-2,0

II масляный погон 4,5-5,0 3,5-4,5

Как видно из приведенных выше данных, применением ПНК достигается значительная интенсификация процесса вакуумной перегонки на установках АВТМ. По сравнению с типовым двухколонным энергоемким вариантом вакуумной перегонки энергосберегающая технология четкого фракционирования мазута в одной перекрестноточной насадочной колонне имеет следующие достоинства:

• исключается из схемы вакуумной перегонки вторая трубчатая печь и вторая вакуумная колонна со всем сопутствующим оборудованием и вакуумсоздающей системой;

• -температура нагрева мазута на входе в ПНК ниже на 10-15°С;

• расход водяного пара меньше в 2 раза;

• масляные дистилляты имеют более узкий фракционный состав: 100-110 вместо 130-140 °С;

• отбор масляных дистиллятов увеличивается с 18,5 до 25 % на нефть;

• производительность вакуумного блока увеличивается примерно на 10%.

1. Конденсационно-вакуумсоздающие системы вакуумных колонн

Заданная глубина вакуума в вакуумных колоннах создается с помощью конденсационно-вакуумсоздающих систем (КВС) установок АВТ путем конденсации паров, уходящих с верха колонн, и эжектирования неконденсирующихся газов и паров (водяной пар, H₂S, СО₂, легкие фракции и продукты термического распада сырья и воздух, поступающий через неплотности КВС).

Конденсационно-вакуумсоздающая система современных установок АВТ состоит из системы конденсации, системы вакуумных насосов, барометрической трубы, газосепаратора и сборника конденсата.

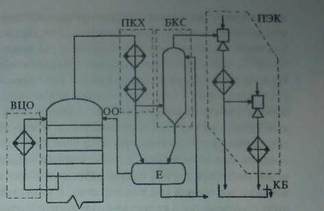

Для конденсации паров на практике применяются следующие два способа (рис. 9):

1 ) конденсация с ректификацией в верхней секции вакуумной колонны посредством

• верхнего циркуляционного орошения (ВЦО) или (и)

• острого орошения (ОО);

2) конденсация без ректификации вне колонны в выносных конденсаторах-холодильниках:

• поверхностного типа (ПКХ) теплообменом с водой или воздухом;

• барометрического типа (БКС) смешением с водой или газойлем, выполняющим роль хладоагента и абсорбента;

• в межступенчатых конденсаторах водой, устанавливаемых непосредственно в пароэжекторных насосах (ПЭК).

Для создания достаточно глубокого вакуума в колонне не обязательно использование одновременно всех перечисленных выше способов конденсации. Так, не обязательно включение в КВС обоих способов конденсации паров с ректификацией в верхней секции колонны: для этой цели вполне достаточно одного из двух способов. Однако ВЦО значительно предпочтительнее и находит более широкое применение, поскольку по сравнению с ОО позволяет более полно утилизировать тепло конденсации паров, поддерживать на верху вакуумной колонны оптимально низкую температуру в пределах 60-80°С, тем самым значительно уменьшить объем паров и газов. Из способов конденсации паров без ректификации вне колонны на установках АВТ старых поколений применялись преимущественно барометрические конденсаторы смешения, характеризующиеся низким гидравлическим сопротивлением и высокой эффективностью теплообмена, кроме того, при этом отпадает необходимость в использовании газосепаратора. Существенный недостаток БКС - загрязнение нефтепродуктом и сероводородом оборотной воды при использовании последней как хладоагента. В этой связи более перспективно использование в качестве хладоагента и одновременно абсорбента охлажденного вакуумного газойля. По экологическим требованиям в КВС современных высокопроизводительных установок АВТ, как правило, входят только поверхностные конденсаторы-холодильники в сочетании с газосепаратором.

В качестве вакуум-насосов в настоящее время применяют струйные насосы - одно- и преимущественно двух- или трехступенчатые эжекторы на водяном паре и промежуточной его конденсацией (ПЭН). Пароэжекционные вакуумные насосы обладают рядом принципиальных недостатков (низкий коэффициент полезного действия, значительный расход водяного пара и охлажденной воды для его конденсации, загрязнение охлаждающей воды и воздушного бассейна и т.д.).

По признаку связи с окружающей средой различают сборники конденсата открытого типа - барометрические колодцы (БК) и закрытого типа - емкости-сепараторы (Е). Вместо широко использовавшихся ранее барометрических колодцев на современных установках АВТ применяют сборники преимущественно закрытого типа, обеспечивающие более высокую экологическую безопасность для обслуживающего персонала.

КВС установок АВТ обязательно включают барометрическую трубу (БТ) высотой не менее 10 м, которая выполняет роль гидрозатвора между окружающей средой и вакуумной колонной.

Глубина вакуума в колоннах при прочих идентичных условиях зависит в значительной степени от температуры хладоагента, подаваемого в выносные конденсаторы-холодильники. При вакуумной перегонке с водяным паром остаточное давление в колонне не может быть меньше давления насыщенных паров воды при температуре их конденсации:

Температура воды, ° С 10 15 20 25 30 40 50

Давление насыщенных

паров воды, гПа 1,25 17,1 23,4 32,2 42,5 74 124

Поэтому обычно летом вакуум падает, а зимой повышается. Практически давление вверху колонны больше вышеуказанных цифр на величину гидравлического сопротивления потоков паров в трубопроводах и выносных конденсаторах-холодильниках.

В последние годы на вакуумных колоннах ряда НПЗ (Московском. Мозырском. Мажейкяйском, Комсомольском. «Уфанефтехиме» и др.) внедрена и успешно эксплуатируется новая высокоэффективная экологически чистая КВС с использованием жидкостного струйного устройства - вакуумного гидроциркуляционного (ВГЦ) агрегата. В ВГЦ агрегате конденсация паров и охлаждение газов осуществляется не водой, а охлаждающей рабочей жидкостью (применительно к АВТ - газойлевой фракцией, отводимой из вакуумной колонны). По сравнению с традиционным способом создания вакуума с использованием паровых эжекторов КВС на базе ВГЦ агрегатов обладает следующими преимуществами:

• не требует для своей работы расхода воды и пара;

• экологически безопасно, работает с низким уровнем шума, не образует загрязненных сточных вод;

• создает более глубокий вакуум (до 67 Па или 0,5 мм рт. ст.);

• полностью исключает потери нефтепродуктов и газов, отходящих с верха вакуумной колонны;

• значительно уменьшает потребление энергии и эксплуатационные затраты на тонну сырья;

• позволяет дожимать газы разложения до давления, необходимого для подачи их до установок сероочистки.

Принципиальная технологическая схема КВС для перспективных установок АВТ с использованием ВГУ агрегатов приведена на рисунке 10.

1. Фракционирование углеводородных газов нефтепереработки

Процессы газофракционирования предназначены для получения из нефтезаводских газов индивидуальных низкомолекулярных углеводородов С₁-С₆ (как предельных, так и непредельных, нормального или изостроения) или их фракций высокой чистоты, являющихся компонентами высокооктановых автобензинов, ценным нефтехими­ческим сырьем, а также сырьем для процессов алкилирования и производств метилтретбутилового эфира и т.д.

Источником углеводородных газов на НПЗ являются газы, выделяющиеся из нефти на установках AT, ABT и образующиеся в термодеструктивных или каталитических процессах переработки нефтяного сырья, а также газы стабилизации нестабильных бензинов (таблица 1).

В зависимости от химического состава различают предельные и непредельные газы. Предельные углеводородные газы получаются на установках перегонки нефти и гидрокаталитической переработки (каталитического риформинга, гидроочистки, гидрокрекинга) нефтяного сырья. В состав непредельных газов, получающихся при термодеструктивной и термокаталитической переработке нефтяного сырья (в процессах каталитического крекинга, пиролиза, коксования и др.), входят низкомолекулярные моно-, иногда диолефины как нормального, так и изостроения.

Как правило, предельные и непредельные углеводородные газы на НПЗ перерабатываются раздельно вследствие их различного назначения.

При фракционировании предельных газов получают следующие узкие углеводородные фракции:

• метан-этановую (сухой газ), иногда этановую, которую используют как сырье пиролиза или в качестве хладоагента на установках глубокой депарафинизации масел и т.д.;

• пропановую, используемую как сырье пиролиза, бытовой сжиженный газ и хладоагент для производственных установок;

• -изобутановую, являющуюся сырьем установок алкилирования, производств синтетического каучука;

• бутановую для получения бутадиена или используемую как бытовой сжиженный газ и как компонент автобензинов для регулирования их пусковых свойств;

• изопентановую, которая служит сырьем для производства изопренового каучука и высокооктановым компонентом автобензинов;

• пентановую фракцию - сырье для процессов пиролиза, изомеризации и т.д. Иногда смесь пентанов и более тяжелых углеводородов не разделяют на фракции, а используют как газовый бензин.

Таблица 1 - Состав газов различных процессов переработки ромашкинской нефти, % масс.

На ГФУ непредельных газов из олефинсодержащих потоков выделяются следующие фракции:

• пропан-пропиленовая - сырье процессов полимеризации и алкилирования, нефтехимических производств;

• бутан-бутиленовая - сырье установок алкилирования для производств метилэтилкетона, полиизобутилена, синтетического каучука и др.;

• этан-этиленовая и пентан - амиленовая фракции, используемые как нефтехимическое сырье.

Получаемые на ГФУ фракции углеводородных газов должны по качеству соответствовать техническим условиям на эти нефтепродукты.
