Ковка

Ковка – вид горячей обработки металлов давлением, при котором металл деформируется с помощью универсального инструмента. Нагретую заготовку укладывают на плоский боек и верхним бойком последовательно деформируют отдельные ее участки. Металл свободно течет в стороны, не ограниченные рабочими поверхностями инструмента, в качестве которого применяют плоские или фигурные (вырезные бойки, а также различный подкладочный инструмент).

Ковкой получают заготовки для последующей механической обработки. Их называют поковками.

В единичном и мелко серийном производствах ковка экономически более целесообразна, чем штамповка, т.к. при ковке используется универсальный инструмент.

К основным формообразующим операциям относятся: осадка, высадка, протяжка, прошивка, отрубка, гибка.

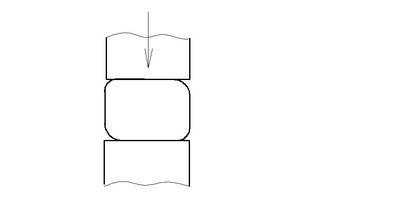

Осадка – операция уменьшения высоты заготовки при увеличении площади ее поперечного сечения.

Рис. 5. Осадка

Высадка – металл осаживается лишь на части длины заготовки.

Рис. 6. Высадка

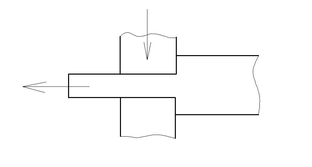

Протяжка – операция удлинения заготовки или ее части за счет уменьшения площади поперечного сечения.

Рис. 7. Протяжка

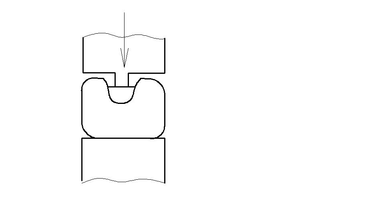

Прошивка – операция получения полостей в заготовке за счет вытеснения металла.

Рис. 8. Прошивка

Отрубка – операция отделения части заготовки по незамкнутому контуру путем внедрения в заготовку деформируемого инструмента.

Гибка – операция придания заготовке прогнутой формы по заданному контуру.

ЛИТЕРАТУРА

1. Технология производства ЭВМ / А.П. Достанко, М.И. Пикуль, А.А. Хмыль: Учеб. – Мн. Выш. Школа, 2004 – 347с.

2. Технология деталей радиоэлектронной аппаратуры. Учеб. пособие для ВУЗов / С.Е.Ушакова, В.С. Сергеев, А.В. Ключников, В.П. Привалов; Под ред. С.Е. Ушаковой. – М.: Радио и связь, 2002. – 256с.

3. Тявловский М.Д., Хмыль А.А., Станишевский В.К. Технология деталей и пе-риферийных устройств ЭВА: Учеб. пособие для ВУЗов. Мн.: Выш. школа, 2001. – 256с.

4. Технология конструкционных материалов: Учебник для машиностроительных специальностей ВУЗов / А.М. Дольский, И.А. Арутюнова, Т.М. Барсукова и др.; Под ред. А.М. Дольского. – М.: Машиностроение, 2005. – 448с.

5. Зайцев И.В. Технология электроаппаратостроения: Учеб. пособие для ВУЗов. – М.: Высш. Школа, 2002. – 215с.

6. Основы технологии важнейших отраслей промышленности: В 2 ч. Ч.1: Учеб. пособие для вузов / И.В. Ченцов, И.А.
