Текст из файла (страница 3)

3. Начиная с крайней слева системы (части системы), последовательно построить траектории, связанные с невыполнением функции каждой системы до попадания в соответствующие конечные состояния.

4. Сформировать таблицу конечных состояний, в которой для каждой последовательности программно определяются логические (булевы) соотношения в виде условной записи комбинаций отказавших систем (или их частей), что является причиной возникновения рассматриваемого КС. При этом все КС системного дерева событий соответствуют невыполнению только определенной совокупности функций безопасности, за исключением отказа всех каналов обеспечивающих систем, который может привести к другим совокупностям невыполнения функций безопасности. На рис. 2 получено 14 конечных состояний, включая проектное.

На основе полученной диаграммы СДС с целью обеспечения разработки детальных моделей для количественной оценки веро­ятностных показателей безопасности АС при рассматриваемом ИС выполняется анализ полученного множества КС с нарушением безопасности АС, определяются системные минимальные сече­ния и формулируются задачи для последующих этапов ВАБ.

Системные минимальные сечения — это АП, для которых рассматриваемый вид КС реализуется при меньшем по сравнению с другими последовательностями количестве невыполненных функций безопасности.

Проводится качественный анализ всех логических соотношений из полученного множества системных минимальных сечений с целью отыскания возможных зависимостей между входящими в них системами (межсистемные зависимости). В результате выполнения этого этапа с учетом анализа межсистемных зависимостей формулируются задачи для разработки деревьев отказов для про­ведения количественной оценки вероятностных показателей безопасности.

В соответствии со схемой организации итеративного процесса проведения вероятностного анализа безопасности на различных его стадиях методика ДС (построение и анализ ФДС и СДС) используется многократно. После выполнения оценок вероятностей (или частот) реализации КС с нарушением безопасности АС определяются доминантные аварийные последовательности (см. гл. 6), для которых должны быть выполнены анализы процессов в целях определения размера последствий, а также параметров процессов, которые могут повлиять на разработку более реалистичных вероятностных моделей. В частности, по результатам анализа процессов может быть рассмотрена важность тех или иных функций безопасности или видов конечных состояний.

Важность КС определяется, прежде всего, величиной его вероятности. Более вероятные КС считаются и более опасными, и важными. Расчет вероятности КС по виду ДС производится по его логическому (булеву) выражению в соответствии с рис. 3. Например, вероятность КС № 4, следующего вследствие отказа систем "D" и "£", при успешной работе предыдущих систем "В" и " С будет равна: Р₄= Р_А x Р_т x Р_а, т. е. простому перемножению вероятностей отказа систем, вошедших в логическое выражение. Заметим также, что полученные логические выражения могут быть упрощены на основе правил булевой алгебры и исключения из рассмотрения АП с очень малыми вероятностями, что приводит к упрощению ДС.

На рис.3 вероятности отказа одной системы различны в разных строках в связи с различием вероятности отказа систем в разных условиях. Так, вероятность Р_т — отказ системы "D" при успешном срабатывании системы "В", а Р_т — отказ системы "D" при отказе системы "5" и т. д.

В национальном стандарте требуется рассмотрение аварийных последовательностей от ИСА, частота возникновения которых превышает 10~⁷ раз в год (или 10¹² 1/ч) с учетом ранее сказанного.

Далее приводится пример определения систем реактора PWR, способных реализовать важнейшие функции безопасности: обеспечение подкритичности, отвод теплоты от активной зоны и поддержание уровня в активной зоне.

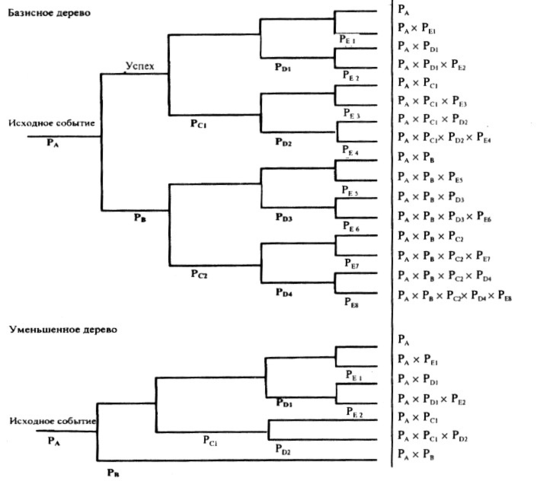

Рис. 3. Упрощенное дерево событий для аварии "Большая течь"

Таблица 3 Связь функций безопасности и систем, их реализующих

Подкритичность (RS)	Отвод теплоты от активной зоны (CHR)	Поддержание уровня воды в зоне (CIC)
Система аварий- ной защиты	Система аварийной подачи питательной воды Система подачи питательной воды	Система продувки подпитки
Система аварийного ввода бора		Система впрыска высокого давления Система впрыска низкого давления
	Поддержание давления и уровня в ПГ клапанами (Feed &Bleed) Система отвода остаточного тепловыделения Система рециркуляции ВД Система рециркуляции НД

При определении функций безопасности и систем, их обеспечивающих, необходимо принимать во внимание все системы, которые могут оказывать влияние на аварию и управление которыми осуществляется автоматически и/или оператором с БЩУ/РЩУ. Во всех случаях, когда учитываются системы, управление которыми осуществляется с участием персонала не с БЩУ/РЩУ, требуется обосновать возможность такого управления, исходя из особенностей протекания аварии.

Перечень систем АС РУ ВВЭР-1000 можно найти в ТОБ, там же можно найти полное их описание и описание их взаимодействия. Всего конструкторы РУ выделяют 22 фронтальные и поддерживающие системы. Системы энергоснабжения, системы КИПиА, технического водоснабжения и вентиляции связаны со всеми основными и вспомогательными системами. Влияние отказа любой системы на успешное функционирование остальных систем зависит также от выполняемой задачи — функции безопасности. Иными словами, схема взаимодействия систем может быть изображена для конкретных функций безопасности, как это показано, например, в работах японских инженеров.

2.4 Определение критериев успешной работы систем станции

Критерии успешной работы рассматриваемой системы станции — это минимальные параметры системы, которые необходимы для успешного выполнения ею функции безопасности в конкретных условиях, создаваемых исходным событием.

Критерии успеха (критерии успешной работы) фронтальных систем зависят от исходного события и являются особо важными для ВАБ, поскольку они определяют "верхние события" или начальную точку для последующего моделирования систем. Критерии успеха для фронтальных систем будут, разумеется, претерпевать дальнейшие уточнения при анализе реакции станции, так как они зависят не только от инициирующих событий, но и, возможно, от дополнительных отказов систем или их нормальной работы в данной аварийной последовательности. Критерии успеха для фронтальных систем могут быть определены однозначно на основе четкого определения успешной работы или отказа с учетом результатов выполнения функции безопасности. В дополнение к определению требований к характеристикам (например, расходу, времени работы и т. д.) критерии успеха должны выражаться в терминах требований к оборудованию — таких, как число требуемых каналов по расходу, энергоснабжению и т. п.

Критерии успеха для поддерживающих систем не могут быть выражены так однозначно. В большинстве случаев поддерживающие системы обслуживают более чем одну фронтальную систему и, следовательно, каждое возможное состояние системы (например, три работающих канала, два или один, ни одного) оказывает различное воздействие на фронтальную систему, которая выполняет определенную функцию. Поэтому данное состояние поддерживающей системы может вести к успешному выполнению функций безопасности или к отказу в зависимости от конкретного состояния фронтальной системы, с которой она связана, и к другому результату по другой функции безопасности, когда рассматривается другая связанная с нею фронтальная система.

Соответствующая информация для оценки критериев успеха фронтальных систем приводится в отчете по безопасности (ТОБ). Однако критерии, выводимые из этого отчета, могут быть чрезмерно консервативными. Если возможны более реалистические критерии, желательно использовать их. Эти реалистические кри­терии, тем не менее, должны быть подтверждены анализом, удостоверяющим их правильность. Для получения более реалистических критериев, чем те, которые получаются на основе допущений, сделанных в ТОБ, может быть использован имеющийся анализ данной или других подобных АС. Источник такой информации или должен быть четко указан, или соответствующие материалы должны быть включены в документацию ВАБ, если используемые документы труднодоступны. Следует учитывать, что если первоначально используются слишком консервативные критерии успеха, выведенные из ТОБ, то на дальнейших этапах ВАБ может потребоваться дополнительный анализ для обоснования более реалистических критериев для окончательных моделей ВАБ. В дополнение к критериям успеха, предъявляемым к фронтальным системам исходными событиями, должны также быть определены и зафиксированы любые другие особые условия, связанные с этими событиями. Такими условиями являются возможные воздействия на поддерживающие системы, на симптомы, которые видит оператор, на системы автоматического запуска и возможное наведение зависимых отказов. Эти специальные условия будут использованы при группировании инициирующих событий в эквивалентные классы .

В результате выполнения настоящей задачи формируется таблица, отображающая каждое исходное событие, соответствующие указанные выше системы, критерии успеха этих систем для соответствующих ИС, ссылки на обосновывающую документацию и специальные характеристики ИС, которые влияют на допущения при моделировании.

В качестве примера рассмотрим таблицу успеха/неуспеха для ИС "малая течь — SLOCA" для ДС с участием систем, приведенных в табл. 3. При этом отвод остаточного тепловыделения, полагаем, может обеспечиваться тремя системами (табл. 4).

При определении критериев успеха необходимо определять допущения:

• наличие питания;

• наличие исправной системы управления;

• наличие среды (потока).

Таблица. 4. Критерии успеха/неуспеха

Обеспечение подкритичности	Отвод теплоты в начале аварии	Поддержание уровня воды в зоне	Отвод теплоты I контура (долгосрочный)
1	2	3	4
Система A3 (отказ A3 рассматривается как особая задача, поскольку система A3 имеет высокие показатели надежности)	Один из двух каналов аварийной подачи питательной воды или система (основная) подачи питательной воды в один из трех насосов или один из трех каналов САОЗ ВД и один из двух ПК КД — режим "Feed & Bleed"	Один из трех каналов впрыска САОЗ	Один из двух каналов системы отвода остаточных тепловыделений САОЗ HUl-(RHR)или один из двух каналов системы рециркуляции высокого давления
