122761 (717022), страница 3
Текст из файла (страница 3)
Кроме этого в ближайшее время на базе завода начнётся производство тротуарной плитки, методом вибропресования с объёмом выпускаемой продукции 218 400 кв.м. в год. Общая площадь территории завода – 30 000 м.2
Ассортимент выпускаемой продукции:
Материал представляет собой бетонный блок, предназначенный для возведения стен и цоколей деревянных и каменных домов. Имеет гладкую лицевую поверхность. Обладает высокой прочностью на сжатие и морозостойкостью. Внутренняя часть блока – пустотелая с перегородками, что значительно повышает теплоизоляционные качества материала без серьезного ухудшения прочностных характеристик.
Используется для возведения стен малоэтажных зданий. При строительстве деревянных домов используется для возведения цоколя на ленточном фундаменте. Блоки предназначены для укладки вручную. Скрепляются обычным кладочным раствором. Один блок по размерам соответствует восьми одинарным кирпичам (при значительно более низкой цене и меньшем расходе раствора).
Плотность – 375 кПа. Морозостойкость – 50 циклов. Нагрузка – 107 кг/см. Водопоглощение – не более 6%. Удельный вес 1м3 = 960 кг.
Материал представляет собой бетонный блок, предназначенный для возведения перегородок домов. Обладает высокой прочностью на сжатие и морозостойкостью. Внутренняя часть блока – пустотелая с перегородками, что значительно повышает теплоизоляционные качества материала без серьезного ухудшения прочностных характеристик.
Блоки предназначены для укладки вручную. Скрепляются обычным кладочным раствором.
Плотность – 375 кПа. Морозостойкость – 50 циклов. Нагрузка – 107 кг/см. Водопоглащение – не более 6%. Удельный вес 1м3 = 1152 кг.
При производстве блоков применяются цветные пигменты, гарантирующие неизменность цвета на протяжении десятилетий. Возможные цвета: красный, зеленый, желтый, черный и др. Цветовая насыщенность может меняться в широких пределах по желанию заказчика.
Влияние технического прогресса на строительство.
Научно-техническое развитие всего строительного комплекса продолжится в перспективе путем проникновения продуктовых и технологических инноваций промышленных фирм, обслуживающих строительный комплекс. Доля промышленных фирм в общих затратах строительного комплекса оценивается примерно в 89%, а самих строительных фирм в лишь в 11%. При этом научно-техническому прогрессу будет способствовать как достижения национальных промышленных фирм, так и покупка лицензий на внешних рынках.
В строительном производстве можно ожидать дальнейшего развития индустриализации путем применения разнообразных, унифицированных суперлегких строительных конструкций, автоматизированных машин и механизмов, которые уже успешно применяются.
Новые конструкции на основе полимеров и керамики получат распространение в строительстве мостов и трубопроводов, а также в новых технологиях по защите бетона, металлов от коррозии. Применение конструкций с высокими теплоизоляционными свойствами в строительстве односемейных домов существенно (на 40-50%) повысит их энергоэкономичность. Будет возрастать доля строительных материалов, изготовленных на основе применения вторичных сырьевых ресурсов и отходов.
Следует ожидать расширения выпуска строительного оборудования с автоматизированными системами управления. Качественный скачок в автоматизации строительных машин будет связан с широким внедрением микропроцессорной техники. Можно ожидать применения передвижных роботизированных комплексов, например, для укладки бетонной смеси, монтажа сборных строительных конструкций, на подъемно-транспортных и отделочных операциях.
В сфере проектирования ожидается качественный скачок в пользовании ЭВМ новых поколений. Это обусловлено повышением сложности объектов строительства и необходимостью интегрирования всех звеньев инвестиционного процесса с целью его оптимизации.
Усиление интеграционных процессов.
Общими для трех стран региональными факторами, влияющими на развитие строительства и инвестиционный процесс, в недалеком будущем представляются: в либерализация международного движения инвестиций в процессе региональной экономической интеграции, улучшающая условия инвестирования и инвестиционный климат и выступающая как фактор повышения эффективности капитальных вложений; в усиление непосредственного экономического воздействия, включая инвестиционное сотрудничество, между соседними территориями различных стран, входящими в еврорегионы и другие подобные образования. Это повлияет на динамику, территориальную и отраслевую структуру инвестиций участвующих в такой форме сотрудничества государств. Число объединений и интенсивность хозяйственного, в том числе инвестиционного, взаимодействия в их рамках, в перспективе, несомненно возрастет.
Выводы для постсоветских государств.
Совокупное действие перечисленных выше факторов проявляется в росте производительности труда на фоне сокращения капиталоемкости промышленной продукции и снижения объема строительных затрат на единицу ВВП. А это означает, что при скромных ежегодных темпах прироста объемов строительных работ резко возрастает эффективность строительного производства.
В 2001-2015 гг. строительным комплексам стран СНГ предстоит реализация многих инвестиционных задач, которые на Западе в значительной степени уже решены. Это коренное обновление производственного потенциала стран, формирование полноценной производственной и социальной инфраструктуры, создание современного агропромышленного комплекса, развитие рынка жилья и др.
В относительно стабильных экономических и политических условиях выполнение таких масштабных инвестиционных программ возможно лишь при достаточно высоких среднегодовых темпах развития строительства (на уровне 4-4, 5 ВВП.
Производство цемента. Классификация цементов.
Цементом - называется гидравлическое вяжущее вещество, получаемое в результате совместного помола клинкера и добавок.
При производстве всех типов цементов допускается замена части активных минеральных добавок добавками, ускоряющими твердение или повышающими предел прочности без ухудшения других строительно-технических свойств цементов (кренты, сульфоалюминатные и сульфоферритные продукты, обожженные алуниты и каолины). Суммарная массовая доля указанных добавок не должна превышать 5% массы цемента. Допускается также для интенсификации процесса помола введение технологических добавок, не ухудшающих качества цемента, в количестве не более 1 %, в том числе органических не более 0, 15 % массы цемента.
Производство портландцемента мокрым способом. Мягкие горные породы (глину и мел), применяемые в качестве сырьевых компонентов, предварительно дробят в валковых дробилках и измельчают в специальных бассейнах-болтушках в присутствии 36 - 42 % воды по массе. Суспензии глины и мела в заданных соотношениях поступают в шаровые мельницы для тонкого измельчения. Если в качестве известкового компонента применяют твердый известняк, то его подвергают двухстадийному дроблению на щековой и молотковой дробилках, а затем измельчают в шаровых мельницах совместно с глиняной суспензией, получаемой в болтушках.

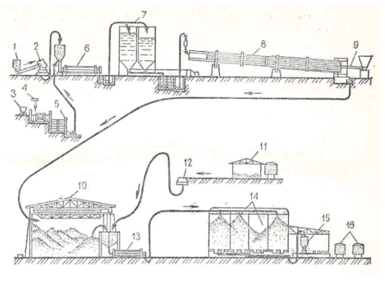

Рис.7. Технологическая схема производства портландцемента мокрым способом
(1 – приемный бункер для известняка; 1- дробилка для известняка; 3 – вагонетка с глиной; 4 – дозатор для воды; 5 – бассейн-болтушка; 6 – сырьевая мельница; 7 – шламбассейны; 8 – вращающаяся печь; 9 – форсунка подачи топлива; 10 – склад клинкера; 11 – склад гипсового камня; 12 - дробилка для гипсового камня; 13 – шаровая мельница; 14 – силосы для цемента; 15 – вагоны с цементом)
Шаровая многокамерная мельница - стальной цилиндр длиной 8 - 15 и диаметром 1, 8 - 3, 5 м, внутренняя поверхность которого облицована стальными плитами. Мельница вращается на полых цапфах, через которые, с одной стороны, ее загружают, а с другой - разгружают. Смесь известняка, глины и воды проходит через все камеры мельницы и, измельчаясь под ударами стальных шаров и цилиндров, выходит из нее в виде сметанообразной массы - шлама.
Шлам перекачивают насосами в цилиндрические щламбассейны для корректировки его состава. При корректировке устанавливают химический состав шлама (в основном определяют содержание углекислого кальция) и в соответствии с полученными данными добавляют к нему строго определенное количество шлама другого состава (обогащенного или обедненного известняком). Скорректированный таким образом шлам перекачивают в шламбассейны для хранения. В этих бассейнах шлам постоянно перемешивают. По мере необходимости шлам насосами подают на обжиг.
Сырьевую смесь обжигают во вращающихся печах (рис.2), представляющих собой сварной цилиндр диаметром 4 - 5 и длиной 150 - 185 м, футерованный изнутри огнеупорным материалом. Печь расположена под небольшим уклоном к горизонту и медленно вращается вокруг своей оси. Питатели-дозаторы подают шлам в верхний конец печи. Вследствие вращения печи и наклона ее к горизонту обжигаемый материал перемещается к нижнему концу печи. Навстречу ему движутся горячие топочные газы, образовавшиеся при сгорании топлива (пылевидный уголь, мазут, газ), подаваемого через форсунку в нижней части печи.

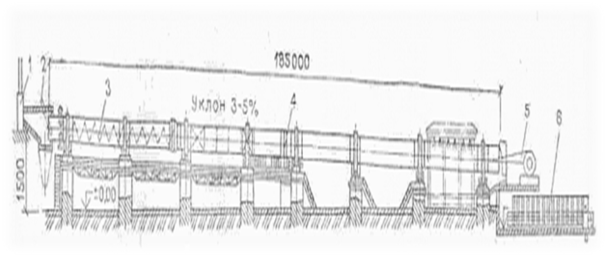

Рис.4. Вращающаяся печь для обжига цементного клинкера
(1 – дымосос; 2 – питатель для подачи шлама; 3 – барабан; 4 – привод; 5 – форсунка подачи топлива; 6 – холодильник)
Шлам омывается горячими газами и подсушивается, образуя комья. По мере продвижения материала при 500 - 750оС выгорают органические вещества и начинается дегидратация - выделение химически связанной воды из глинистой составляющей, сопровождаемая потерей пластичности и связующих свойств. Комья материала распадаются в подвижный порошок. При 750 - 800оС и выше в материале начинаются реакции в твердом состоянии между его составляющими. Их интенсивность возрастает с повышением температуры. Происходит сцепление отдельных частичек порошка и образование гранул разного размера. При прохождении зоны с температурой 900 - 1000оС происходит диссоциация карбонатов кальция с выделением оксида кальция и углекислого газа, который уносится с продуктами горения. Оксид кальция СаО вступает в химическое взаимодействие с глиноземом, оксидом железа и кремнеземом. Реакции химического связывания СаО протекают в твердом состоянии достаточно интенсивно при 1200 - 1250оС, при этом образуются следующие химические соединения: 2CaОSiO2 (двухкальциевый силикат), 3CaOAl2О3 (трехкальциевый алюминат) и 4СаОAl2О3Fе2О3 (четырехкальциевый алюмоферрит) . При температуре свыше 1300оС 3CaOАl2О3 и 4СаОAl2О3Fе2О3 переходят в расплав, в котором частично растворяются СаО и 2CaO SiO2 до насыщения раствора; в растворенном состоянии они реагируют между собой, образуя трехкальциевый силикат ЗСаО SiO2 - основной минерал портландцемента. Процесс образования трехкальциевого силиката, выделяющегося из жидкой фазы в виде кристаллов, способных расти, обычно происходит около 1450оC. При понижении температуры до 1300оС жидкая фаза застывает, процесс спекания заканчивается.
Клинкер - гранулы серовато-зеленого цвета размером 15 - 25 мм для охлаждения до 80 - 100оC направляют в холодильник, откуда он поступает на склад, где его выдерживают в течение 1 - 2 недель. В результате вылеживания содержащийся в клинкере в небольшом количестве свободный оксид кальция гасится влагой воздуха, а также уменьшается твердость зерен клинкера, что, в свою очередь, облегчает его помол и обеспечивает равномерность изменения объема цемента при твердении.
Клинкер измельчают в многокамерных шаровых мельницах. В процессе помола к нему добавляют 2 - 5 % гипсового камня для регулирования сроков схватывания портландцемента и различные, предусмотренные технологическим процессом, добавки. Из шаровых мельниц портландцемент пневмотранспортом подают в силосы - железобетонные башни цилиндрической формы емкостью до 6000 т каждая, где цемент перед отправкой потребителю выдерживается в течение 10 - 14 сут. За это время нагретый при помоле цемент охлаждается и оставшаяся в нем свободная известь гасится, что улучшает свойства цемента. Из силосов цемент поступает в упаковочные машины для расфасовки в многослойные бумажные мешки по 50 кг или направляется в специально оборудованные средства железнодорожного, автомобильного или водного транспорта.
Сухой способ производства портландцемента применяют в том случае, когда сырьевыми материалами являются мергели или смеси твердых известняков и глин влажностью 8 - 10 %. По этому способу сырьевые материалы после предварительного дробления и сушки совместно измельчают в шаровых мельницах. Сухую сырьевую муку с остаточной влажностью 1 - 2% гранулируют в зерна размером 20 - 40 мм или формуют, добавляя молотый на механических прессах уголь в брикеты.
Гранулы обжигают в циклонных теплообменниках, конвейерных кальцинаторах, вращающихся печах, а брикеты - в шахтных. Дальнейшие производственные операции осуществляют в той же последовательности, что и при мокром способе.
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
