В разведывательных подразделени­ях сухопутных войск легкие танки ПТ-76 были заменены сначала средними, а за­тем основными танками. В настоящее время модернизированные танки ПТ-76 различных модификаций состоят на во­оружении морской пехоты ВМФ России, а также в составе вооруженных сил 28 государств Европы, Азии, Африки и Ла­тинской Америки.

Внутреннее пространство танка раз­делено на три отделения. В носовой ча­сти корпуса размещено отделение уп­равления. Рабочее место механика-во­дителя с сиденьем, установленным на продольной оси машины, оснащено органами управления движением (педали и рычаги), приборами наблюдения, кон

трольно-измерительны ми приборами, курсоуказателем и средствами связи (аппарат танкового переговорного уст­ройства). Посадка механика-водителя в танк и высадка из него осуществляются через круглый люк, основание которого выступает над верхним броневым лис­том. В отделении управления находятся также две аккумуляторные батареи, бал­лон со сжатым воздухом, два углекислот-ных баллона и автомат системы проти­вопожарного оборудования, часть ЗИП и другое оборудование.

В башне и подбашенном простран­стве корпуса расположено боевое отде­ление. В нем размещены пушка, спарен­ный пулемет, приборы наблюдения и прицельные приспособления, рабочие места командира танка (слева от пушки) и заряжающего (справа от нее), автомат Калашникова, часть боекомплекта, тан­ковая радиостанция Р-113, аппараты ТПУ, водооткачивающий (ручной) насос, ручные огнетушители (один или два), часть ЗИП и другое оборудование.

Моторно-трансмиссионное отделе­ние расположено в кормовой части кор­пуса и изолировано от боевого отделения перегородкой. В нем размещены двига­тель с системами, трансмиссия, водоме­ты, два топливных бака, водооткачиваю-щие насосы и другое оборудование.

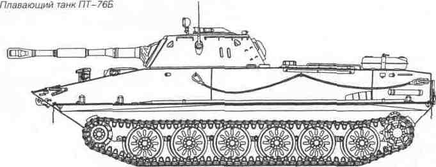

Основным вооружением танка ПТ-76Б является 76-мм танковая пушка Д-56ТС, отличающаяся от первоначально устанавливаемой Д-56Т конструкцией дульного тормоза и наличием эжекцион-ной продувки канала ствола.

Ее боекомплект состоит из 40 унитар­ных выстрелов, 24 из них с осколочно-фугасной гранатой, 4 с бронебойно-трассирующим, 4 с подкалиберным бро-небойно-трассирующим и 8 с кумуля­тивным снарядами. Боеприпасы разме­щены в стеллажной укладке на 24 выст­рела на вращающемся полу боевого от­деления, в укладке на 14 выстрелов в боевом отделении, соединяющей свои­ми основаниями вращающийся пол с верхним погоном башни, и в хомутико-вой укладке на 2 выстрела на правом борту башни танка.

Наибольшая прицельная дальность стрельбы с прицелом составляет 4000 м, с боковым уровнем — 12000 м. Техни­ческая скорострельность достигает 7 выстрелов в минуту. Пушка имеет руч­ные и электрические приводы наведе­ния. Масса качающейся части пушки без бронировки равна 1150 кг.

С пушкой спарен 7,62-мм пулемет СГМТ с наибольшей прицельной даль­ностью стрельбы 2000 м. Его практичес­кая скорострельность составляет 200— 250 выстрелов в минуту. Питание лен­точное, в каждой ленте содержится по 250 патронов. Общий боекомплект на­считывает 1000 патронов. 4 коробки с патронными лентами размещены в баш­не танка.

Стрельбу из танка ведет командир. Для этого он использует телескопичес­кий шарнирный прицел ТШК-2-66 (ТШК-66) с 4-кратным увеличением и полем зрения 16°. Наблюдение и ори­ентирование осуществляется также с помощью прибора ТПКУ-2Б (ТПКУ) с 5-кратным увеличением (поле зрения 7,5°) и 2 призменных 1-кратных приборов ТНП (поля зрения по горизонту 70°, по вертикали 17°). У заряжающего имеется один перископический прибор МК-4.

В ходе модернизации танка ПТ-76 на него был установлен двухплоскостной стабилизатор вооружения СТП-2П «Заря», обеспечивающий точность ста­билизации по вертикали 1 т. д. и скоро­сти наведения от 0,05° до 6° в секунду, а по горизонтали — 1,5 т. д. и скорости от 0,1° до 20° в секунду. Углы стабилизи­рованного наведения составляют по вер­тикали от -4° до +30°, по горизонтали — 360°. Стабилизатор «Заря» характери­зуется зависимой линией прицеливания, наличием электрогидравлического при­вода для пушки и электрического при­вода для башни, а также гироскопичес­кими задающими устройствами.

В боевом отделении на левом борту корпуса закреплен чехол, в котором раз­мещается автомат АК-47 калибра 7,62 мм. К нему имеется 300 патронов. Кроме того, в комплектацию танка входит 15 ручных гранат Ф-1, сигнальный пистолет и 20 патронов к нему.

Броневая защита танка противопуль-ная. Корпус представляет собой жесткую конструкцию, сваренную из броневых листов. Его носовая часть состоит из верхнего и нижнего наклонных броне­вых листов, сваренных между собой, с бортовыми листами, подбашенным лис­том и днищем. Верхний лобовой лист толщиной 10 мм имеет большой угол на­клона от вертикали (80,5°). Нижний лист большей толщины (13 мм) наклонен на 45°. Борта корпуса вертикальные, верх­ние их части имеют толщину 13, а ниж­ние 10 мм. Вертикальный кормовой лист (верхний) толщиной 6 мм имеет два боль­ших круглых окна, в которых установле­ны патрубки водометных движителей. Днище корпуса состоит из двух продоль­ных сваренных между собой листов. Для повышения жесткости днища на нем вы­полнены продольные и поперечные реб­ра и зиги. Характерной особенностью является наличие двух приемных люков (окон), закрытых решетками, для забора воды водометными движителями. Слева от сидения механика-водителя имеется люк запасного выхода, крышка которого открывается наружу. Крыша корпуса сварена из 4-х листов — подбашенного, правого и левого задних боковых листов

и заднего листа.

На подбашенном листе на шарико­вой опоре установлена башня. Она сва­рена из броневых листов толщиной от 10 до 20 мм. Амбразура пушки закрывается броневой маской с кожухом, которая ка­чается вместе с пушкой. В кормовой ча­сти башни вварен бронированный кол­пак вентилятора. В крыше башни сде­лан овальный люк, закрываемый крыш­кой. На крышке люка на шариковой опо­ре установлена вращающаяся коман­дирская башенка. Танк оснащен систе­мой защиты от поражающих факторов ядерного оружия, работающей по прин­ципу герметизации обитаемого про­странства и создания в нем небольшого избыточного давления. Герметизация до­стигается за счет использования посто­янных и автоматически включающихся уплотнений. К числу первых относятся уплотнения амбразур пушки и спарен­ного пулемета, прицела и погона башни. Автоматически срабатывающими явля­ются механизмы закрывания воздухо-подводящего патрубка нагнетателя и окна вентилятора башни.

Избыточное давление создается на­гнетателем, установленным на подба­шенном листе корпуса танка в правом углу боевого отделения. Он представля­ет собой центробежный вентилятор с инерционной очисткой запыленного воз­духа. Отсепарированные частицы пыли через специальную трубку выбрасыва­ются наружу. При отсутствии радиоак­тивного заражения местности нагнета­тель может использоваться в качестве обычного приточного вентилятора. Для измерения мощностей доз гам­ма-излучения внутри и снаружи танка используется рентгенометр ДП-ЗБ, со­стоящий из измерительного пульта и вы­носного блока, размещенных в отделе­нии управления на левом борту корпуса, Для постановки дымовых завес танк ос­нащен термокондиционной дымовой ап­паратурой. В танке применяется специ­альная противопожарная автоматичес­кая углекислотная установка, состоящая из двух углекислотных баллонов, авто­мата ППО, четырех термозамыкателей, диффузоров или штуцеров и трубопро­водов. Она обеспечивает тушение пожа­ра в моторно-трансмиссионном отделе­нии. Кроме автоматической углекислотной установки, в танке имеются один или два ручных углекислотных огнетушите­ля, установленных в нише корпуса пе­редней части боевого отделения. Ручные огнетушители предназначены для туше­ния пожара в отделении управления, бо­евом отделении и снаружи танка, а в слу­чае необходимости применяются одно­временно с автоматической установкой при пожаре в МТО.

На танке используется четырехтакт­ный дизель жидкостного охлаждения В-6, представляющий собой, по суще­ству, один ряд (половину) широко рас­пространенного У-образного танкового двигателя В-2. При частоте вращения коленчатого вала 1800 оборотов в мину­ту он развивает мощность 240 л. с. В за­висимости от времени года применяется летнее, зимнее или арктическое дизель­ное топливо. Общая вместимость топлив­ных баков составляет 250 литров, что обеспечивает запас хода по шоссе 240— 260 км. Система охлаждения двигателя эжекционная, двигатель оборудован ме­ханизмом защиты от попадания в него воды. Для облегчения пуска двигателя в холодное время используется форсуноч­ный подогреватель. На машинах выпус­ка после 1960 года двигатели снабжены обогреваемым картером.

Механическая трансмиссия состоит из главного фрикциона сухого трения, пятискоростной коробки передач с по­стоянным зацеплением шестерен (прак­тически заимствованной у танка Т-34), бортовых фрикционов, редукторов отбо­ра мощности на водометы и бортовых редукторов, Приводы управления движе­нием машины механические.

Подвеска танка индивидуальная тор-сионная. На передних и задних узлах подвески используются гидравлические амортизаторы поршневого типа двусто­роннего действия. На каждом борту тан­ка расположено по 6 однорядных опор­ных катков. Передние необрезиненные направляющие колеса с механизмами натяжения гусениц, также как и опорные катки, с целью повышения плавучести машины выполнены пустотелыми. У ве­дущих колес зубчатые венцы являются несъемными.

Для движения на плаву танк снабжен двумя реактивными водометными движи­телями. Забор воды насосами водометов производится из-под днища танка через два окна, закрытые решетками. Выброс воды при движении вперед осуществля­ется через два кормовых окна, при дви­жении назад — через два окна, находя­щиеся на бортах танка в кормовой час­ти, при этом кормовые окна закрывают­ся специальными заслонками. Конструк­ция трансмиссии допускает одновремен­ную работу гусеничного движителя и во­дометов, что обеспечивает хорошую проходимость танка по болотам.

Размещение механика-водителя на продольной оси машины, основание его люка, выступающее над верхним лобо­вым листом, и сиденье, регулируемое по высоте, удалению от органов управления и угловому положению спинки, обеспе­чивают ему благоприятные условия вож­дения машины как с открытым, так и с закрытым люком. Для наблюдения за до­рогой он использует три призменных прибора ТПН, перископический прибор ТПН-370 или ПЕР-17 (при движении на плаву) и бинокулярный перископический прибор ночного видения ТВН-2Б. При вождении танка по заданному курсу в условиях затрудненного ориентирования водитель пользуется курсоуказателем, установленным в отделении управления, состоящим из гирополукомпаса ГПК-59 и преобразователя ПАГ-1Ф.

Модификации танка ПТ-76

ПТ-76Б отличается от ПТ-76 увели­ченными водоизмещением корпуса, за­пасом топлива (поставлен дополнитель­ный топливный бак), наличием системы защиты от ОМП, двухплоскостного ста­билизатора вооружения, установкой на двигатель более мощного (6,5 кВт) гене­ратора.

ПТ-76М имеет корпус видоизменен­ной формы с увеличенным водоизмеще­нием.

На базе танка ПТ-76 был создан пла­вающий гусеничный бронетранспортер БТР-50П.

ТАНК ТРЕТЬЕГО ТЫСЯЧЕЛЕТИЯ

В настоящее время как в зарубежных, так и в российских специализированных изданиях, посвященных достижениям современного военно-промышленного комп­лекса и перспективным видам вооружений, большое внимание уделяется анализу состояния современной бронетанковой техники, в частности основных боевых тан­ков, и путям их развития. Главный вопрос, интересующий военных теоретиков, дос­таточно прост — каким быть танку третьего тысячелетия? — но ответить на него од­нозначно довольно сложно, поскольку это требует анализа большого числа взаимо­связанных факторов. Ниже приводится взгляд на эту проблему с точки зрения ос­новных боевых свойств танка — его огневой мощи и защищенности.

Огневая мощь
