Обращают на себя внимание разработанные Микулиным оригинальная силовая передача и элементарно разрешенная проблема редукции высокооборотного двигателя (передаточное отношение равно 250!). Каждое ходовое колесо приводилось в движение своим собственным мотором «Майбах» мощностью 240л. с. при 2500 об/мин. Эти моторы были сняты с подбитого «Цеппелина». Колесо с тангенциальными спицами, рассчитанное на прочность Жуковским, имело тавровое сечение. К полкам тавра, покрытым древесиной, посредством железнодорожной рессоры прижимались два обрезиненных катка (автомобильных колеса), которые, вращаясь навстречу друг другу, проворачивали за счет трения ходовое колесо. Катки связывались с валом двигателя через конические шестеренчатые пары. В случае заклинивания ходового колеса на каком-либо препятствии катки, пробуксовывая по ободу, выполняли функцию предохранительной муфты. Управление по курсу производилось при помощи задней направляющей тележки, на которую опиралась хвостовая станина.
Предусматривалось, что к фронту машина будет доставлена в разобранном виде большими секциями и собрана на болтах. Вооружение: два орудия и пулеметы.
Общий расчет конструкции «Нетопыря» (так с некоторой долей сарказма именовали машину проектировщики) проводил Стечкин. Рабочий проект выполнялся инженерами-мостовиками.
Была изготовлена масштабная деревянная копия машины с 30-см никелированными колесами и приводом от граммофонной пружины. Модель, помещенную в шикарный красного дерева ларец с золочеными застежками, представили князю Львову, затем военному министру. В итоге Лебеденко добился высочайшей аудиенции. Модель сия возымела на Государя потрясающее действие. Более получаса самодержец всея Руси и изобретатель ползали по коврам «аки дети малые», умиляясь прыткости игрушки, борзо перекатывавшейся через разбросанные по полу толстые тома «Свода законов Российской империи», извлеченные тут же из кабинетного книжного шкафа. В конечном счете Николай II попросил оставить ему модель и повелел открыть счет на финансирование проекта.
Лебеденко создал акционерное общество и приступил к постройке машины. Общая сумма затрат составила 210000 руб. Основное бремя расходов несли «Союз городов» и ГВТУ. Сборка деталей корпуса «Мастодонта» (бытовало и такое название) осуществлялась в манеже у Хамовнических казарм, а изготовление ходовых колес — недалеко от
Дмитрова. Работы велись в режиме строгой секретности.
Трудности военного времени внесли свои коррективы — толщина получаемого листового материала превышала расчетную, из-за чего масса машины увеличилась в 1,5 раза. Мощность «Майбахов» в этой связи вызывала сомнения. В глухом лесу под Дмитровом, в районе станции Орудьево, в 60 км от Москвы расчистили монтажную площадку, обнесли ее колючей проволокой, подвели узкоколейку. Охрану участка несли казачьи разъезды. Сборка машины началась в конце июля 1915 года под руководством Мику-лина и выполнялась посекционно подобно тому, как это предполагалось делать на фронте. В августе, в присутствии представителей армии, приступили к ее испытанию. Микулин поднялся по трапу и занял место водителя, Стечкин запустил моторы. Гигантские колеса начали медленно поворачиваться. Машина пошла, сломав, как спичку, близстоящую березу. Сквозь амбразуру Микулин хорошо видел, как все собравшиеся зааплодировали, солдаты дружно закричали «ура!!!". Пока двигались по гати, а это метров десять, все шло нормально, но только вышли на мягкую почву, задняя
тележка попала в канаву и «Мастодонт» встал как вкопанный. Двигатели натужно ревели, колеса проворачивались, но мощности, чтобы «сняться с якоря», не хватало. На том, собственно, все и закончилось. Было ясно, что необходимо увеличить диаметр катков направляющей тележки и иметь минимум 300-сильные моторы.
Разработку такого двухтактного двигателя под индексом АМБС Микулин и Стечкин проводили в 1916 году на средства военного ведомства. Опытный образец готовила фирма «От и Везер» в Замоскворечье. Сборку производили в МВТУ. Время работы при первом запуске составляло 1—1,5 минуты, после чего двигатель вышел из строя — гнулись шатуны, деформировался корпус.
Вскоре по решению технической комиссии, наблюдавшей за постройкой машины, прекратилось выделение средств, обещанных на доводку конструкции: во-первых, двигатель АМБС требовал очень длительной доводки; во-вторых, своевременно оценили чрезвычайную уязвимость машины на поле боя. «Царь-танк» (существовало и такое название по аналогии с «Царь-пушкой») по сей день является самой крупногабаритной боевой машиной
из когда-либо сооруженных в практике мирового танкостроения. Не нужно обладать богатой фантазией, чтобы представить последствия картечного залпа по ступицам ходовых колес или сосредоточенного шрапнельного обстрела. Причем даже незначительное повреждение колес грозило надолго вывести машину из строя. Перечень непреодолимых недостатков конструкции дополняют высокое удельное давление на грунт и невозможность ведения стрельбы в секторах, перекрытых ходовыми колесами.
Еще не один год растаскиваемая на куски, единственная в своем роде, боевая машина одиноко стояла в лесу, пока в 1923 году не была окончательно сдана на слом.
Идея высококолесной боевой машины в первые годы мировой войны была довольно-таки распространенной, поскольку устройство колесного движителя проще гусеничного, он более надежен, требует меньшего расхода мощности при осуществлении поворота машины. В январе 1915 года майор службы морской авиации (РМАЗ) британского Адмиралтейства Хетерингтон представил проект «Сухопутного крейсера», концептуально созвучного идее Лебеденко. Гигантская (длина 30 м, ширина 24 м, высота 14 м)

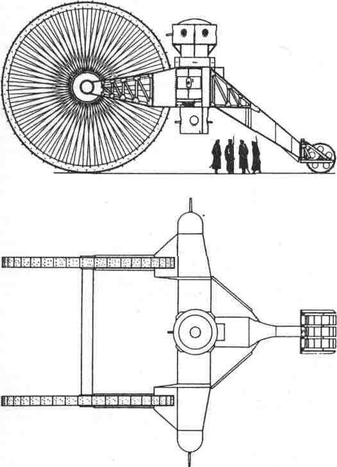

Колесная боевая машина Лебеденко образца 1915 года
трехколесная машина с диаметром колес 12 м несла три башни из 75-мм брони, в каждой из которых предполагалось установить по две 4-дюймовые пушки. При расчетной массе 300 т, с 800-сильным дизелем и электрической трансмиссией она, по расчетам, должна была развивать до 13 км/ч, преодолевать препятствия высотой до 6 м и преодолевать вброд реки глубиной до 4,5 м. Проверочные расчеты показали, что масса исполина составит около 1000 т, а скорость не более 3 км/ч. Но главное — его живучесть не выдерживала никакой критики.
Таким образом, за исключением «Нетопыря» и американского трехколесного опытного парового танка 1918 года, разработки не выходили за рамки проектного предложения.
Другие проекты боевых машин, предложенные в 1915—1917 годы
В России над созданием боевых вездеходных машин в 1915—1917 годах независимо друг от друга работали многие талантливые изобретатели.
В начале 1915 года изобретатель Александр Васильев закончил разработку проекта и изготовление модели гусеничной боевой машины. Ее бронирование и вооружение изобретатель предлагал принять такими же, как у «больших бронеавтомобилей». Машина должна была преодолевать вертикальные препятствия, равные четверти ее высоты, и рвы, равные трети ее длины. Технический комитет Главного военно-технического управления, рассмотрев 17 марта 1915 года проект и сопутствующие предложения о внедрении гусеничного движителя в армию, отказался поддержать изобретателя и вынес следующее решение: «Технический комитет признал, что предлагаемое приспособление г-на Васильева для военного ведомства не применимо».
Трудно найти документ, более наглядно показывающий ограниченность и недальновидность высокопоставленных военных чиновников царской России.
В январе 1917 года Васильев, ознакомившись с появившимися в печати фотографиями английских танков, с горечью писал военному министру: «...По-корнейше прошу расследовать это дело, почему изобретение русское остается без результатов, а точно такое у иностранцев производит сенсацию».
В июле 1915 года полковник Гульке-вич подал начальнику Главного артиллерийского управления рапорт, в котором доказывал необходимость создания бронированной боевой гусеничной машины, вооруженной легкой пушкой и несколькими пулеметами: «...Бронированные автомобили, которыми до сих пор единственно пользовались для установ
ки пулеметов, имеют тот недостаток, что
не могут проходить по всяким дорогам и тем более проходить через проволочные заграждения и их уничтожать; между тем имеется... «гусеничный трактор», который специально предназначен для передвижения по всякому грунту, даже по вспаханным полям. Его специальная конструкция... соответствует еще одному важному предназначению: разрывать и затаптывать в землю проволочные заграждения».
Предлагаемую боевую машину изобретатель называл «самодвигатель». Рекомендуя начать необходимую опытную работу, он писал: «Если опыты дадут вполне блестящие результаты, необходимо приступить немедленно к массовому производству предложенных мною бронированных и вооруженных самодвигателей по расчету не менее 40 экземпляров на корпус, дабы ни под каким видом не выпускать в действующую армию один или два аппарата, так как противник может воспользоваться и изготовить их еще в большем числе и размере, чем мы».
В своем рапорте изобретатель не только доказал целесообразность создания танка и наметил его характеристику, но и указал условия, необходимые для успешного применения нового оружия (массовость, внезапность), а также предусмотрел организационные формы (не менее 40 машин на корпус). Весь комплекс вопросов, связанных с созданием танка, был разработан изобретателем раньше, чем это было сделано за рубежом.
Сознавая невозможность организации специального производства подобных машин в царской России, Гулькевич предполагал бронировать уже готовые гусеничные тракторы. Так как для своих опытов изобретатель не смог получить такие

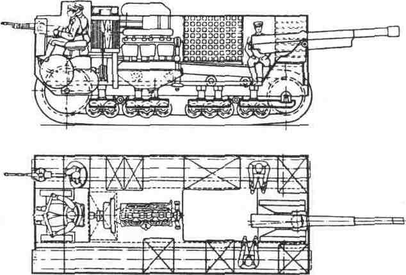

Проект 20-тонного танка 1915г
тракторы, то он вынужден был ограничиться созданием полугусеничных бронеавтомобилей. Особенностью полугусеничных бронеавтомобилей Гулькевича являлось применение металлических гусениц, наличие силовой передачи не только к гусеничному движителю, но и к передним колесам.
В 1915 году на одном из заводов был разработан проект танка со следующей характеристикой: вес 20 т, экипаж 4 человека, вооружение 107-мм пушка и крупнокалиберный пулемет, броня 10— 12 мм, максимальная скорость 7 км/час, мощность двигателя 200 л. с, Характерная конструктивная особенность: наличие упругой подвески.
Представленный в Главное военно-техническое управление 10 августа 1916 года этот проект, как и все аналогичные предложения-, не получил необходимой поддержки.
Имеются сведения и о другом проекте, разрабатывавшемся в то же время. По этому проекту танк («бронированный трактор большой мощности») должен был иметь следующие данные: вес 12 т, скорость до 12 км/час, вооружение 75-мм пушка и пулемет.
Все вышеперечисленные работы характерны тем, что танк проектировался как гусеничная машина, агрегаты которой либо должны были специально изготовляться, либо могли использоваться из числа применяемых в автомобилях и тракторах.
Боевую машину высокой проходимости стремились получить также, создав полугусеничные бронеавтомобили. В 1913 году полугусеничные автомобили Русско-Балтийского завода испытывались в зимних условиях(движение по обледенелой дороге, глубокому снегу и т. д.). Испытания показали целесообразность приме-

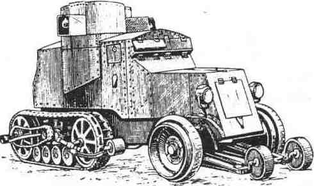

Пушечный бронеавтомобиль Путиловского завода (1914 г.) Полугусеничный бронеавтомобиль Путиловского завода (1916г.)
нения полугусеничных автомобилей для
