необходимым оружием». Разумеется, авторы таких заявлений пеклись о военных заказах, однако не слишком кривили душой, когда требовали решить лишь «проблему рабочих рук». Несмотря на общее тяжелое положение германской экономики, военная промышленность, реализовывавшая программу интенсификации («программа Гинденбурга»), была предельно мобилизована и практически полностью обеспечивала потребности армии в вооружении,боеприпасах и технических средствах. Правда, сама «программа Гинденбурга» никаких «танков» не предусматривала. Рейхсвер широко применял автотранспорт для подвоза грузов войскам, переброски подразделений вдоль фронта, а на Румынском фронте для оперативной переброски войск использовали 20 000 автомобилей. Не было в армии недостатка и в технических кадрах (водители, механики).
Проектированием боевых гусеничных машин занялись сразу несколько фирм. Компания «Орион» на базе своего сельскохозяйственного 3-колесного трактора изготовила 18-тонную боевую машину, а в 1916 году конструктор Г. Бремер создал полноразмерный макет бронированного четырехгусеничного военного экипажа, который он разработал на основе полугусеничного грузовика, заменив передние колеса гусеницами. Но все эти разработки носили лишь экспериментальный характер.
В конечном итоге усилия немецких конструкторов все же принесли свои плоды, и Германия получила вожделенные танки. Немцы несколько раз применяли их на поле боя, но в мизерном количестве. Только один раз им сопутствовал успех — 24 апреля 1918 года под Виллер-Бретонне, когда при большом наступлении кайзеровских войск они использовали 15 А7У и около 20 трофейных английских машин. Тогда 13 немецких танков повели в атаку 4 пехотные дивизии, которые добились значительных результатов.
За время войны в Германии успели сформировать 8 танковых рот, но только 3 из них были оснащены отечественной техникой — по 5 машин в каждой.
Тяжелый танк А7У
Для организации и объединения работ по созданию германского танка 13 ноября 1916 года была создана техническая комиссия, которую возглавил генерал Фридрихе — руководитель 7-го (транспортного) отделения Общего управления Военного министерства. Это отделение, образованное в октябре 1915 года и именуемое сокращенно А7У, выступало в роли заказчика боевых машин. В комиссию вошли также представители известных фирм — Г. Вильгельм («Опель»), К. Шипперт («Даймлер») и директор МАО/АЕО Юнг. Руководителем конструкторских работ по решению комиссии назначили главного инженера Опытного отделения Инспекции автомобильных войск 46-летнего капитана Йо-зефа Фольмера. Он имел большой опыт разработки автомобилей различных типов, в военном ведомстве успешно вел работы по повышению проходимости грузовиков. В группу Фольмера вошло около 40 конструкторов от различных фирм.
Поначалу немцы заимствовали английское название «1апк», затем появились «рапгегжадеп», «рапгегкгаПжадеп» и «катр^уадеп». А 22 сентября 1918 года, то есть незадолго до окончания войны, официально был утвержден термин "з(игт-
рапгегоадеп».
Взгляды Военного министерства и
высшего командования на назначение этой машины значительно расходились. Скептицизм командования в отношении танков и нежелание тратить средства попусту породили решение о разработке универсального шасси. 15 ноября сформулировали требования к гусеничному самоходному шасси, которое можно было бы использовать для танка и трактора или грузовика. При этом машина должна была развивать скорость до 12 км/ч, преодолевать рвы шириной 1,5 м и подъемы крутизной 30°. Заметим, что практически в то же время по такому же пути пошли в Италии, создавая опытный тяжелый танк «Фиат 2000». Только к концу 20-х годов окончательно стало ясно — создать полноценный танк на шасси трактора или использовать танк как трактор невозможно.
К участию в этом проекте привлекались фирмы «Даймлер», «Бюссинг», NА^, «Бенц» и «Опель». В разработке ходовой части участвовали представитель фирмы «Холт-Катерпиллер» X. Стайнер и берлинская фирма «Брасс унд Херш-тетт». Несмотря на скептицизм Ставки, поддержка Военного министерства обеспечила средства для проведения работ.
Проектирование велось спешно и было завершено уже к 22 декабря. В основу компоновочной схемы машины легла симметрия в продольной и поперечной плоскостях, что сказывалось даже на расположении дверей корпуса.
Все агрегаты шасси собирались на массивной прямоугольной коробчатой раме. В геометрическом центре машины был размещен двигательный отсек, закрытый капотом. Над ним помещалась площадка с местами механика-водителя и командира. На первом варианте шасси установили два места водителя, повернутые в противоположные стороны, для переднего и заднего хода — популярная в те годы идея «челнока». Для увеличения полезного объема корпуса гусеницы поместили практически под днищем корпуса. Ходовую часть выполнили по типу трактора «Холт».
«Ходовые тележки» подвешивались на вертикальных винтовых цилиндрических пружинах к поперечным коробчатым балкам, приклепанным снизу рамы. Поначалу каждая тележка имела две пружины, затем их количество довели до четырех. Одна тележка несла пять опорных катков с наружными и центральными реборда ми — по типу железнодорожных. На каждый борт приходилось по три тележки, Перемещение тележек относительно рамы ограничивалось балками. Верхняя ветвь гусеницы поддерживалась шестью роликами, которые крепились попарно на особых брусках, уложенных по бокам рамы на выступы поперечных балок. Таким образом, оси поддерживающих роликов и ведущего колеса были жестко связаны с рамой. Ось направляющего колеса снабжалась винтовым механизмом регулировки натяжения гусеницы. Направляющее и ведущее колеса — спицованные (впоследствии устанавливались и сплошные ведущие колеса), Расположенное сзади ведущее колесо имело зубчатый венец, зацеплявший шарниры гусеничной цепи.
Траки гусениц делались сборными. Каждый трак состоял из башмака и рельса. Башмак, снабженный невысокими поперечными грунтозацепами, непосредственно ложился на грунт и служил как бы «шпалами» для рельса, по которому двигались опорные катки с ребордами — некое подобие железнодорожного хода. Проушины на концах внутреннего рельса служили для соединения траков цилиндрическими пальцами(болтами) с надетыми на них втулками — буксами. С одного края башмак имел изогнутый отросток, прикрывавший шарнир от попадания грязи и камней при изгибе. Ширина башмака составляла 500 мм, рельса — 180 мм, внутреннего проема рельса — 65 мм, толщина башмака — 8 мм, высота рельса — 115 мм. Рельс выполнялся из прессованной стали, пальцы и втулки — из стали «хронос», башмак штамповался из мартеновской стали Сименса.
Требования к танку выражались в скорости движения 10 км/ч. При планировавшемся весе 25—30 т и предполагаемом сопротивлении движению для этого требовался двигатель мощностью около 200 л. с. Такие моторы имелись в Германии (например, для дирижаблей жесткой схемы «Цеппелин»), но их было недостаточно. Фирма «Даймлер» могла поставить двигатели мощностью 100л. с. и снабжать ими строящиеся танки. Поэтому решили применить двухдвигательную установку с работой каждого мотора на гусеницу одного борта. Двигатели были карбюраторные, 4-цилиндровые, рядные, жидкостного охлаждения, с рабочим объемом цилиндров 17 л, диаметром цилиндров 165 мм и рабочим ходом поршня 200 мм. Расход бензина на 1 км пути составлял 4—7л. Двигатели устанавливались параллельно, носками коленчатых валов к корме и крепились к раме каждый в трех точках.
Топливопроводы располагались так, чтобы карбюраторы и питающие патрубки находились на внешних сторонах и не нагревались от соседнего двигателя. Выхлопные трубы ставились на внутренней стороне и по днищу корпуса выводились через глушители наружу с обоих бортов. Система питания рассчитывалась таким образом, чтобы ее работа не зависела от наклона машины. Два бака емкостью 250 л каждый помещались в передней части корпуса под днищем и защищались 10-мм бронелистами. Для большей пожарной безопасности их перекрывали стальными листами и изолировали от боевого отделения. Подача бензина производилась под давлением отработавших газов, причем каждый бак мог питать оба двигателя. Для пуска двигателей имелись два вспомогательных бака с бензином лучшей очистки, служившие также в качестве резервного запаса. Зажигание смеси осуществлялось от магнето с пусковым магнитом. Число оборотов регулировалось предохранительным механизмом, ограничивавшим его максимальное значение, и дроссельным клапаном со специальным ручным рычагом. Пуск двигателей мог производиться несколькими способами: электростартером, заводной П-образной рукояткой для трех человек, распылителем «Бош» и накачиванием смеси насосом. Для подогрева служила ацетиленовая горелка. Запустив один из двигателей и придав танку первоначальное движение, можно было, включив сцепление, запустить второй. Каждый двигатель снабжался счетчиком оборотов — тахометром.
Тщательно была разработана система смазки. Стекающее в картер масло откачивалось насосом в отдельный бак, откуда оно другим насосом вновь подавалось через фильтры к местам трения. Это предотвращало заливание цилиндров маслом и забрызгивание свечей зажигания даже при продольном наклоне машины в 45°.
Для охлаждения вдоль передней и задней стенок капота вертикально устанавливались два трубчатых радиатора. Они крепились эластичными хомутами и располагались в особых карманах на войлочной прокладке, снижавшей действие вибрации. Радиаторы охлаждались четырьмя вентиляторами — каждая их пара приводилась во вращение от коленчатого вала ременной передачей (со стороны маховика) с регулируемым натяжением. Воздух забирался изнутри корпуса и выбрасывался наружу через решетки ниже двигателей.
Привод гусеницы каждого борта представлял собой автономный агрегат, помещенный в едином картере. Он включал сцепление, трехскоростную коробку передач, конические передачи переднего и заднего хода, однорядный бортовой редуктор. Сцепление (главный фрикцион) помещалось на конце удлиненного носка коленчатого вала двигателя. Коробка передач — тракторного типа, с ведущим и передаточным валом и скользящими шестернями. Значения скорости — 3, 6 и 12 км/ч. Переключение скоростей производилось перемещением скользящих шестерен на ведущем валу, включение переднего или заднего хода — перемещением втулки конической пеаедачи, при-тормаживание гусеницы — колодочным тормозом на конце передаточного вала (доводку трансмиссии осуществила фирма «Адлер»). Органы управления были связаны с соответствующими механизмами гибкими тросами.
Поворот машины производился выключением и притормаживанием одной гусеницы. Наименьший радиус поворота составлял при этом 2,2 м и равнялся примерно ширине колеи машины. Включив задний ход одной из гусениц, можно было развернуть машину на месте. При повороте с большим радиусом механик-водитель поворотом вправо или влево рулевого колеса («волана») изменял соотношение числа оборотов двигателей. Таким образом, механик-водитель управлял машиной в одиночку и мог в широких

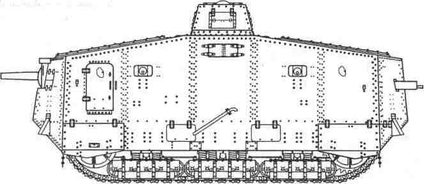

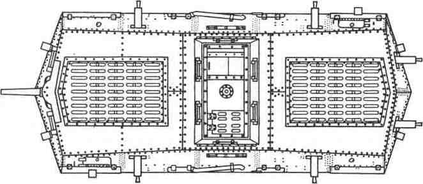

Тяжелый танк АРУ (корпус фирмы "Крупл»)
пределах варьировать повороты и движение машины. Органами управления ему служили рулевое колесо, две педали сцепления, рычаг переключения передач, два рычага тормозов, два рычага заднего хода и рычаг насоса. Машина получила обозначение А7У — по аббревиатуре заказчика. Заметим, что буква «V» в этой аббревиатуре иногда расшифровывалась в литературе как «конструкция Фольме-ра» ( «ЬаиаПуоПтег»). Шасси получили номера от «500» и далее, под которыми и числились впоследствии танки.
16января 1917годавБерлин-Мариен-фельде был продемонстрирован макет шасси и деревянный макет бронекорпу-са. 20 января Военное министерство подготовило заказ на постройку 100 шасси. При этом предполагалось, что забронировано будет только 10 из них.
Первый прототип танка — рабочее шасси с макетом бронекорпуса — продемонстрировали в Берлин-Мариен-фельде 30 апреля, а 14 мая он был показан на ходу в Ставке Главного командования в Майнце, при этом для большего правдоподобия машину загрузили балластом массой 10 т. Прототип А7\/ испытывался параллельно с полугусеничным «Мариенваген 11". Кроме того, свое предложение «боевой артиллерийской машины» К.0.1 представила и фирма «Крупп». Но Главным командованием по результатам испытаний был выбран А7\/. Впрочем, шасси «Мариенваген 11» тоже нашло практическое применение — позже на его базе изготавливались самоходные зенитные и противотанковые (!) орудия, а фирма «Эрхард» строила тяжелые бронеавтомобили.
Первые 5 готовых А7У планировалось получить к 15 июля 1917 года, следующие 5 танков и 40 небронированных шасси — к 1 августа, а последние 49 шасси — к 1 сентября. К концу лета ожидалось получить также 50 шасси «Орионваген», однако их проходимость и способность преодолевать проволочные препятствия вызывали сомнения, и этот проект не получил дальнейшего развития. А7У оказался в конце концов единственным. Ускорению работ по А7У способствовало участие французских танков в бою на реке Эн у Шмен-де-Дам 16 апреля 1917 года. Заметим, кстати, что шасси французских машин «Шнейдер» и «Сен-Шамон» также были выполнены по типу трактора «Холт».
Испытания А7У, проводившиеся весной и летом 1917 года, выявили ряд технических недостатков а системе охлаждения двигателей, в трансмиссии, в направляющих гусеничного хода. Их исправление заметно затянуло работы — результат первоначальной спешки. К тому же сказывался растущий дефицит материалов. Постройку первого серийного А7У завершили только к концу октября 1917 года. Еще до окончания постройки, 19 июня танк продемонстрировали в Мари-енфельде кайзеру Вильгельму II.

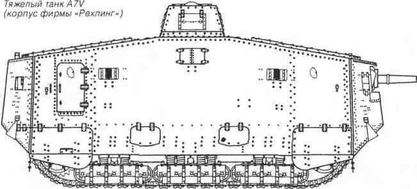

Броневой корпус устанавливался на раме сверху и собирался клепкой на стальном каркасе. Существовало два типа корпуса— производства «Крупп» и «Рех-линг». Каждый борт «крупповского» корпуса собирался из пяти вертикальных листов, крыша— из четырех продольных и одного поперечного, лобовая и кормовая части — из трех листов каждая. Эти корпуса получили танки № 540, 541, 542, 543 и 544. Корпуса фирмы «Рехлинг» отличали цельные, из единого листа борта. Их имели танки № 502, 505, 506, 507. Толщина и качество брони позволяли противостоять бронебойным винтовочным пулям (типа французской 7-мм АРХ) на далы-юстях от 5 м и больше, а также осколочно-фугас-ным снарядам легкой артиллерии. Броне-защита корпуса несколько повышалась наклонной установкой листов и «корабельной» формой лобовой и кормовой части. Уязвимыми местами были стыки бро-нелистов из-за их плохой пригонки — прежде всего на углах. По утверждениям союзников, сквозь стыки проникали осколки пуль и свинцовые брызги. В крыше корпуса спереди и сзади имелись большие вентиляционные решетки, служившие частично и для освещения боевого отделения танка. Верхняя рубка собиралась из пяти съемных листов и складывалась при перевозке и на марше. При сложенной верхней рубке А7У мог перевозиться на стандартной платформе по германским, французским и бельгийским железным дорогам без помех со стороны железнодорожных сооружений (для погрузки танка на железнодорожную платформу эки-

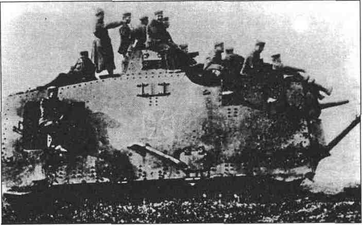

Экипажи танков АРУ не упускали случая подышать свежим воздухом. Во время боя, когда 18 членов экипажа находились внутри боевого отделения, дышать там из-за жары и дыма было просто нечем, и танкисты часто теряли сознание
пажу обычно приходилось строить специальную рампу). Смотровые лючки по периметру рубки прикрывались складывающимися вверх крышками, позволявшими регулировать высоту открытой щели. В крыше рубки имелся лючок с откидной решетчатой крышкой. В первоначальном проекте предусматривался специальный «нос» в виде двух треугольных рам из балок таврового сечения. Рамы крепились в передней части и служили для повышения проходимости и про-делывания проходов в заграждениях. «Нос» даже был выполнен на деревянном макете, но уже в первом демонстрационном образце от него отказались.
