Неопределённые значения для S соответствуют наборам, которые никогда не могут быть в реальной схеме. Карта Карно для функции S=f(X₁,X₂,P_m,P_c) представлена на рис.5.

В результате минимизации, получается :

S

(3)

= +X₂ +X₁ + X₁ X₂ P_m = (P_m+X₂+X₁) + X₁ X₂ P_m

Сравнивая выражения (2) и (3), отмечаем, что функция S=f(X₁,X₂,P_m,P_c) проще, чем функция S=f₁(X₁,X₂,P_m). Схему, соответствующую (3), предлагается построить самостоятельно.

Т.о. задача синтеза имеет обычно несколько решений. Для сравнения различных вариантов комбинационных схем используют их основные характеристики: сложность и быстродействие.

1.2. Характеристики комбинационных схем.

Сложность схемы оценивается количеством оборудования, составляющего схему. При разработке схем на основе конкретной элементной базы количество оборудования обычно измеряется числом корпусов (модулей) интегральных микросхем, используемых в схеме. В теоретических разработках ориентируются на произвольную элементную базу и поэтому для оценки затрат оборудования используется оценка сложности схем по Квайну.

Сложность (цена) по Квайну определяется суммарным числом входов логических элементов в составе схемы.

При такой оценке единица сложности – один вход логического элемента. Цена инверсного входа обычно принимается равной двум. Такой подход к оценке сложности оправдан по следующим причинам:

• сложность схемы легко вычисляется по булевым функциям, на основе которых строится схема: для ДНФ сложность схемы равна сумме количества букв,(букве со знаком отрицания соответствует цена 2), и количества знаков дизъюнкции, увеличенного на 1 для каждого дизъюнктивного выражения.

• все классические методы минимизации булевых функций обеспечивают минимальность схемы именно в смысле цены по Квайну.

Практика показывает, что схема с минимальной ценой по Квайну обычно реализуется наименьшим числом конструктивных элементов – корпусов интегральных микросхем.

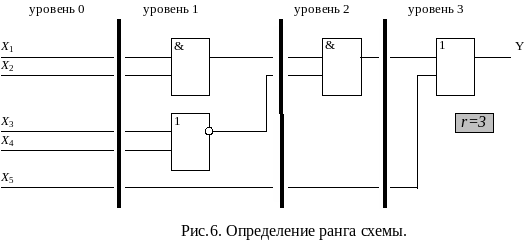

Быстродействие комбинационной схемы оценивается максимальной задержкой сигнала при прохождении его от входа схемы к выходу, т.е. определяется промежутком времени от момента поступления входных сигналов до момента установления соответствующих значений выходных. Задержка сигнала кратна числу элементов, через которые проходит сигнал от входа к выходу схемы. Поэтому быстродействие схемы характеризуется значением r, где  - задержка сигнала на одном элементе. Значение r определяется количеством уровней комбинационной схемы, которое рассчитывается следующим образом. Входам КС приписывается уровень нулевой. Логические элементы, связанные только со входами схемы относятся к уровню ПЕРВОМУ. Элемент относится к уровню k, если он связан по входам с элементами уровней k-1, k-2, и т.д. Максимальный уровень элементов r определяет количество уровней КС, называемое рангом схемы. Пример определения ранга r схемы приведён на рисунке 6.

Как известно, любая булева функция может быть представлена в ДНФ, которой соответствует двухуровневая комбинационная схема. Следовательно, быстродействие любой КС в принципе можно довести до 2.

Минимизация булевой функции с целью уменьшения сложности схем обычно приводит к необходимости представления функций в скобочной форме, которой соответствуют схемы с r>2. Т.е., уменьшение затрат оборудования в общем случае приводит к снижению быстродействия схем.

1.3. Системы (серии) логических элементов и их

основные характеристики.

При построении КС устройств вычислительной техники используются различные логические элементы, которые должны согласоваться по входным и выходным сигналам, напряжению питания и т.д. Для этой цели логические элементы объединяют в серии.

Серией (системой, комплексом) логических элементов ЭВМ называется предназначенный для построения цифровых устройств функционально полный набор логических элементов, объединяемый общими электрическими, конструктивными и технологическими параметрами, использующий одинаковый способ представления информации, одинаковый тип межэлементных связей. Система элементов чаще всего избыточна по своему функциональному составу, что позволяет строить схемы более экономичные по количеству использованных элементов.

В состав серии входят элементы для выполнения логических операций, запоминающие элементы, элементы, реализующие функции узлов ЭВМ, а также специальные элементы для усиления, восстановления и формирования сигналов стандартной формы.

Конструктивно логические элементы представляют собой микроминиатюризованные интегральные электронные схемы (микросхемы), сформированные в кристалле кремния с помощью специальных технологических процессов.

В большинстве современных серий элементов имеются микросхемы малой степени интеграции (ИС до 100 элементов на кристалл), средней степени (СИС – до 1000 элементов на кристалл), большой степени интеграции (БИС – до 10000 элементов на кристалл) и сверхбольшой степени интеграции (СБИС – более 10000 элементов на кристалл). Логические элементы в виде ИС реализуют совокупность простых логических операций: И, ИЛИ, И-ИЛИ, И-НЕ, ИЛИ-НЕ и т.д. Логические элементы на СИС и БИС реализуют узлы ЭВМ, на СБИС – микроЭВМ.

Основными параметрами серии логических элементов являются:

- питающие напряжения и сигналы для представления логического 0 и логической 1;

- коэффициенты объединения по входу;

- нагрузочная способность (коэффициент разветвления по выходу);

- помехоустойчивость;

- рассеиваемая мощность;

- быстродействие.

Серия элементов характеризуется количеством используемых питающих напряжений и их номинальными значениями. Обычно логическому 0 соответствует низкий уровень напряжения, а логической 1 – высокий. Для наиболее часто используемых серий напряжение питания составляет +5В, уровень логической единицы 2,4-5В, уровень логического 0 – 0-0,4В.

Коэффициент объединения по входу (К_об) определяет максимально возможное число входов логического элемента, иными словами, функцию скольких переменных может реализовать этот элемент. Обычно К_об принимает значение от 2 до 4, реже К_об=8. Увеличение числа входов связано с усложнением схемы элементов и приводит к ухудшению других параметров – помехоустойчивости, быстродействия и т.д.

Коэффициент разветвления по выходу (К_раз) показывает на сколько логических входов может быть одновременно нагружен выход данного логического элемента. Обычно К_раз для наиболее часто используемых серий равен 10. Иногда вместо К_раз задается предельно допустимое значение выходного тока логического элемента в состоянии 0 или 1.

Помехоустойчивость – это способность элемента правильно функционировать при наличии помех. Она определяется максимально допустимым напряжением помехи, при котором не происходит сбоя в его работе. Обычно это напряжение порядка 0,6-0,9 В.

Быстродействие логических элементов является одним из важнейших параметров и характеризуется временем задержки распространения сигнала. Этот параметр существенно зависит от технологии изготовления микросхем и лежит в диапазоне от единиц до сотен наносекунд.

Наиболее часто употребляемые типы интегральных микросхем – это потенциальные элементы транзисторно-транзисторной логики (ТТЛ) - серии К155, К555, К531, К1533 и т.д., транзисторной логики с эмиттерными связями (ЭСТЛ) – это серии К500,К1500, элементы на КМОП транзисторах - серии К176, К561,К564 и т.д.

При синтезе КС на реальных логических элементах необходимо обязательно учитывать ограничения на К_об и К_раз.

1.4. СИНТЕЗ КС С УЧЕТОМ ОГРАНИЧЕНИЙ НА .

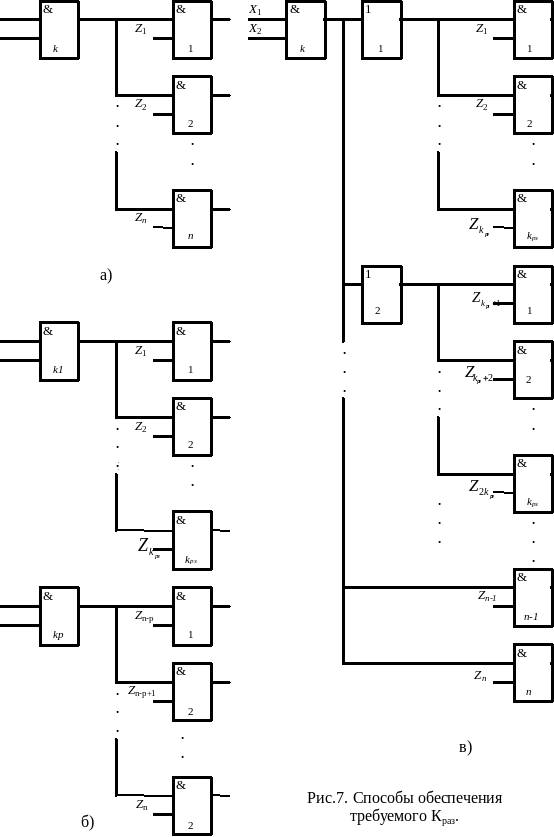

При построении КС может оказаться, что выход k - го логического элемента нагружен входов других ЛЭ (рис.7а). Это означает, что k - тый логический элемент перегружен и необходимо принять меры, устраняющие указанное явление. Существуют два способа обеспечения заданного :

• использование дополнительных развязывающих усилителей;

• дублирование перегруженного элемента.

Схема с использованием дополнительных развязывающих усилителей представлена на рис.7.б. Количество p дополнительных усилителей, необходимых для обеспечения заданного , определяется по формуле:

Недостаток рассматриваемого способа в том, что в цепь распространения сигнала вносится дополнительная задержка, что не всегда допустимо.

Схема с использованием дублирования перегружаемого элемента представлена на рис.7.в. Количество p дополнительных элементов, выполняющих ту же функцию, что и К-тый элемент, определяется по формуле:

При таком способе обеспечения дополнительная задержка не вносится, но увеличивается нагрузка на элементы, формирующие сигналы и , что может привести к перегрузке этих элементов и введению дополнительных элементов для обеспечения заданного Краз.

1.5. СИНТЕЗ КС С УЧЕТОМ ОГРАНИЧЕНИЯ НА .

Представлению функции в виде ДНФ соответствует двухуровневая КС (если считать, что на ее вход могут поступать как прямые так и инверсные входные сигналы), на первом уровне которой элементы И , а их выходы объединяются на втором уровне элементом ИЛИ . Такое построение КС обеспечивает ее максимальное быстродействие, так как ранг схемы минимален. Однако, не всегда возможно на первом уровне и, особенно, на втором выбрать логические элементы с требуемым , т.к. может оказаться, что ЛЭ с таким не выпускаются промышленностью. В этом случае необходимо с помощью нескольких элементов с меньшим получить эквивалент с большим либо, что предпочтительней, преобразовать БФ, перейдя от ДНФ к скобочной форме. Этот переход сопровождается уменьшением логических элементов, требуемого для построения схемы. Осуществить такой переход можно с помощью факторного алгоритма, суть которого рассмотрим на примере.
