Проверка работы механических блокировок производится многократным (четыре-пять) вкатыванием тележки. При этом не должно быть перекосов и заеданий.
Измерение переходного сопротивления первичных разъединяющих контактов вторичных цепей производятся при помощи двойного моста, микроомметра или по методу амперметра-вольтметра. Если шкафы КРУ установлены прислонно к стенке и доступ к неподвижным контактам затруднен, измерение переходных сопротивлений производится на тележке с помощью вспомогательной медной пластины толщиной 8-9 мм или запасного неподвижного контакта.
Переходное сопротивление не должно превышать:
Для контактов на 400 А 75 мкОм
Для контактов на 600 А 60 мкОм
Для контактов на 900 А 50 мкОм
Для контактов на 400 А 40 мкОм
Переходное сопротивление контактов сборных шин измеряется выборочно и в том случае, если не позволяет конструкция КРУ. Сопротивление участка шин в месте контактного соединения не должно превышать более чем в 1,2 раза сопротивление участка той же шины, но без контакта. Переходное сопротивление разъединяющих контактов вторичных цепей измеряется выборочно. Сопротивление контактов должно быть не более 4000 мкОм.
Измерение давление ламелей разъединяющихся контактов первичных цепей производиться выборочно при выкаченной тележке КРУ. Сила нажатия каждой ламели на неподвижный контакт или металлическую пластину равной толщины должна быть в пределах 10-15 кг.
Проверка правильности регулировки вторичных разъединяющихся контактов производится в испытательном положении. Правильно отрегулированные контакты должны удовлетворять следующим требованиям: оси неподвижных частей контактов должны совпадать; соединение неподвижной и подвижной частей контактов должно происходить на расстоянии 7-17 мм от края пружинящих пластин; ход пружинящих пластин при включении вторичных контактов должен быть не менее 5 мм. Отгибание пружинящих пластин не допускается.
Измерение переходного сопротивления связи заземления тележки с корпусом производится между конструкцией тележки и корпусом; сопротивление не должно превышать 100 мкОм.
Измерение сопротивления изоляции элементов, выполненных из органических материалов, производится мегаомметром на напряжение 2500 В. Сопротивление изоляции должно быть не ниже 100 МОм.
Испытание повышенным напряжением промышленной частоты изоляции аппаратуры первичных цепей производится так, чтобы испытанию повышенным напряжением подвергалась вся изоляция первичных цепей (включая масленый выключатель, нижние проходные опорные изоляторы); испытания необходимо производить до присоединения отходящих силовых кабелей.
Все тележки должны быть установлены в рабочее положение, выключатели – включены. Тележки с трансформаторами напряжения должны быть выкачены. Испытания производятся пофазно при заземленных других фазах.
Величина испытательного напряжения оборудования ячеек КРУ принимается в соответствии с таблицами. Продолжительность приложения испытательного напряжения: 1 мин –для чисто керамической изоляции; 5 мин – для изоляции с элементами из органических материалов.
Испытания вторичных цепей производится напряжением промышленной частоты 1000 В в течение 1 мин [9].
4. СЕТЕВОЙ ГРАФИК ПЛАНИРОВАНИЯ РАБОТ
4.1. Составление списка необходимых работ
В данной работе необходимо построить сетевой график и электромонтажных, наладочных работ КРУ. Рассчитать параметры сетевого графика. На основании работ, рассмотренных в главе 2 настоящей работы, составим перечень необходимых работ. Для упрощения весь список разобьем на укрупненные группы работ единых по месту, времени и принципу исполнения. Типовые нормы времени на монтаж наладку выбранного КРУ примем по таблице 2.
Таблица 2
Типовые нормы времени
Номер операции | Вид работы | Нормы времени, ч |
1 | 2 | 3 |
1 | Подготовка места установки КРУ (установка закладных частей, рам, подвод контура заземления, монтаж сети общего освещения т.д.) | 12 |
2 | Укрупненная сборка КРУ в блоки (установка приборов и элементов демонтированных пи транспортировке) | 6 |
3 | Установка камер КРУ (закрепление сваркой и т.д.) | 2 |
4 | Монтаж первичных цепей (прокладка и присоединение силовых кабелей) | 4 |
5 | Проверка правильности установки (совпадение контактов первичных и вторичных цепей) | 0,5 |
6 | Заземление КРУ (присоединение корпусов КРУ к контуру заземления) | 0,8 |
Окончание таблица 2
1 | 2 | 3 |
7 | Проверка работы выключателей и разъединителей | 0,7 |
8 | Окраска (восстановление сколов краски, нанесение надписей и обозначений) | 0,6 |
9 | Испытания (проверка блокировки, измерение сопротивлений заземление, изоляции, измерение давлений ламелей, испытания повышенным напряжением) | 5 |
10 | Испытания вторичных цепей, наладка РЗ | 3 |
-
Построение сетевого графика
Важнейшим этапом при использовании метода сетевого планирования и управления (СПУ) является построение сетевого графика, когда необходимо учесть последовательность событий а так же все логические связи между ними. В данном случае построен сетевой график без учета ограничений на трудовые ресурсы (см.рис.4). Использована сетевая модель в терминах работ и событий.
Таблица 3
Обозначения работ
Номер Операции | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Обозначение работы | 1-2 | 1-3 | 2-4 | 4-5 | 5-6 | 6-7 | 7-8 | 8-9 | 9-10 | 10-11 | 3-2 |

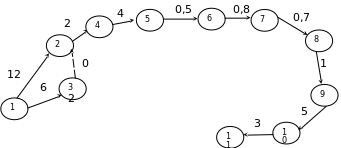

Рис.4. Сетевой график ремонта электродвигателя
-
Расчет параметров сетевого графика
расчет параметров сетевого графика включает: определение продолжительности критического пути и работ, лежащих на нем; установление наиболее ранних из возможных и наиболее поздних из допустимых сроков начала и окончания работ; определение всех видов резервов времени работ, не лежащих на критическом пути.
Введем следующие обозначения параметров сетевой модели :
ti-j – продолжительность данной работы;
th-i – продолжительность предыдущей работы;
tj-k – продолжительность последующих работ;
tкр – продолжительность критического пути;
ti-jрн – ранний срок начала работы;
ti-jро – ранний срок окончания работы;
ti-jпн – поздний срок начала работы;
ti-jпо – поздний срок окончания работы;
Ri-j – полный резерв времени работы;
ri-j – свободный резерв времени работы;
R(L) – резерв времени пути;
Tip – ранний срок свершения события;
Tiп – поздний срок свершения события;
Ri – резерв времени события;
t(L) – продолжительность пути;
Формулы расчета временных параметров сетевых моделей:
ti-jрн = max{ th-i }; ti-jрн =Tip ;
ti-jро = ti-jрн + ti-j ; tj-kрн = max{ ti-jро };
ti-jпн = tкр – (ti-j + max{ tj-k });
ti-jпо = ti-jпо + ti-j ; ti-jпо = Tjп ;
Ri-j = ti-jпн - ti-jрн = ti-jпо - ti-jро ; Ri-j = Tjп + Tip - ti-j ;
R(L) = tкр - t(L) ; Ri = Tiп - Tip .
Свободны резерв времени равен разности между ранним сроком наступления событий i и j за вычетом продолжительности работы (i-j):
ri-j = Tjp - Tip - ti-j = tj-лрн - ti-jрн - ti-j .
Определим продолжительность путей сетевого графика (см .табл.4).
Таблица 4
Расчет продолжительности путей сетевого графика
№ | Номера событий через которые проходят пути | Продолжительность пути, ч |
1 | 1+2+4+5+6+7+8+9+10+11 | t(L1)=12+2+4+0,5+0,8+0,7+1+5+3 =29 |
2 | 1+3+4+5+6+7+8+9+10+11 | t(L2)=6+2+4+0,5+0,8+0,7+1+5+3 =23 |
Путь L1 является критическим для данного сетевого графика.
Результаты расчетов параметров сетевого графика сведены в таблицу 5.
Таблица 5
Параметров сетевого графика
Операция | Работа | ti-j | ti-jрн | ti-jро | ti-jпн | ti-jпо | Ri-j | ri-j |
1 | 1-2 | 12 | 0 | 12 | 0 | 12 | 0 | 0 |
2 | 1-3 | 6 | 0 | 6 | 6 | 12 | 6 | 0 |
11 | 3-4 | 0 | 6 | 6 | 12 | 12 | 6 | 6 |
3 | 2-4 | 2 | 12 | 14 | 12 | 14 | 0 | 0 |
4 | 4-5 | 4 | 14 | 18 | 14 | 18 | 0 | 0 |
5 | 5-6 | 0,5 | 18 | 18,5 | 18 | 18,5 | 0 | 0 |
6 | 6-7 | 0,8 | 18,5 | 19,3 | 18,5 | 19,3 | 0 | 0 |
7 | 7-8 | 0,7 | 19,3 | 20 | 19,3 | 20 | 0 | 0 |
8 | 8-9 | 1 | 20 | 21 | 20 | 21 | 0 | 0 |
9 | 9-10 | 5 | 21 | 26 | 21 | 26 | 0 | 0 |
12 | 10-11 | 3 | 26 | 29 | 26 | 29 | 0 | 0 |
ЗАКЛЮЧЕНИЕ
