Большинство нечетких систем используют продукционные правила для описания зависимостей между лингвистическими переменными. Типичное продукционное правило состоит из антецедента (часть ЕСЛИ …) и консеквента (часть ТО …). Антецедент может содержать более одной посылки. В этом случае они объединяются посредством логических связок И или ИЛИ.

Процесс вычисления нечеткого правила называется нечетким логическим выводом и подразделяется на два этапа: обобщение и заключение.

Пусть мы имеем следующее правило:

ЕСЛИ ДИСТАНЦИЯ=средняя И

УГОЛ=малый, ТО МОЩНОСТЬ=средняя.

Обратимся к примеру с контейнерным краном и рассмотрим ситуацию, когда расстояние до платформы равно 20 метрам, а угол отклонения контейнера на тросе крана равен четырем градусам. После фаззификации исходных данных получим, что степень принадлежности расстояния в 20 метров к терму СРЕДНЯЯ лингвистической переменной ДИСТАНЦИЯ равна 0,9, а степень принадлежности угла в 4 градуса к терму МАЛЫЙ лингвистической переменной УГОЛ равна 0,8.

На первом шаге логического вывода необходимо определить степень принадлежности всего антецедента правила. Для этого в нечеткой логике существуют два оператора: MIN(…) и MAX(…). Первый вычисляет минимальное значение степени принадлежности, а второй - максимальное значение. Когда применять тот или иной оператор, зависит от того, какой связкой соединены посылки в правиле. Если использована связка И, применяется оператор MIN(…). Если же посылки объединены связкой ИЛИ, необходимо применить оператор MAX(…). Ну а если в правиле всего одна посылка, операторы вовсе не нужны. Для нашего примера применим оператор MIN(…), так как использована связка И. Получим следующее:

MIN(0,9;0,8)=0,8.

Следовательно, степень принадлежности антецедента такого правила равна 0,8. Операция, описанная выше, отрабатывается для каждого правила в базе нечетких правил.

Следующим шагом является собственно вывод или заключение. Подобным же образом посредством операторов MIN/MAX вычисляется значение консеквента. Исходными данными служат вычисленные на предыдущем шаге значения степеней принадлежности антецедентов правил.

После выполнения всех шагов нечеткого вывода мы находим нечеткое значение управляющей переменной. Чтобы исполнительное устройство смогло отработать полученную команду, необходим этап управления, на котором мы избавляемся от нечеткости и который называется дефаззификацией.

Дефаззификация (устранение нечеткости)

На этом этапе осуществляется переход от нечетких значений величин к определенным физическим параметрам, которые могут служить командами исполнительному устройству.

Результат нечеткого вывода, конечно же, будет нечетким. В примере с краном команда для электромотора крана будет представлена термом СРЕДНЯЯ (мощность), но для исполнительного устройства это ровно ничего не значит.

Для устранения нечеткости окончательного результата существует несколько методов. Рассмотрим некоторые из них. Аббревиатура, стоящая после названия метода, происходит от сокращения его английского эквивалента.

Метод центра максимума (СоМ)

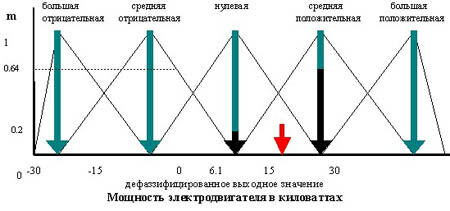

Так как результатом нечеткого логического вывода может быть несколько термов выходной переменной, то правило дефаззификации должно определить, какой из термов выбрать. Работа правила СоМ показана на рис. 4.

Метод наибольшего значения (МоМ)

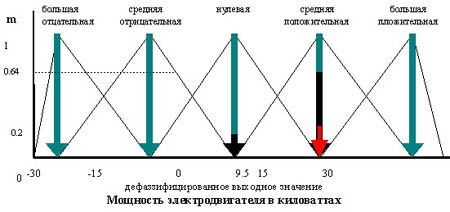

При использовании этого метода правило дефаззификации выбирает максимальное из полученных значений выходной переменной. Работа метода ясна из рис. 5.

Метод центроида (СоА)

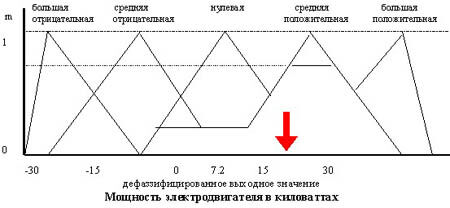

В этом методе окончательное значение определяется как проекция центра тяжести фигуры, ограниченной функциями принадлежности выходной переменной с допустимыми значениями. Работу правила можно видеть на рис. 6.

Основные шаги разработки нечеткой системы управления с использованием CAD-системы fuzzy TECH 3.0

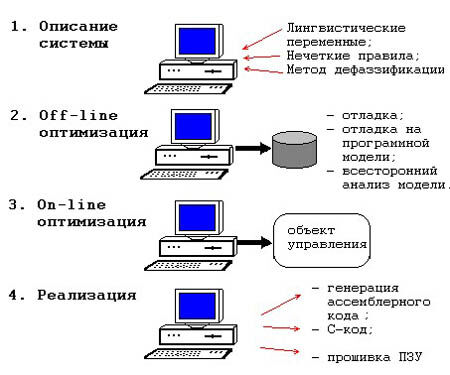

Процесс разработки проекта нечеткой системы управления на fuzzy TECH разбивается, как уже говорилось, на четыре основных этапа. Все они схематично показаны на рис. 7.

Описание системы

На этом этапе при помощи средств, доступных в fuzzy TECH, задача формализуется. Здесь необходимо описать лингвистические переменные, которые вы будете использовать; их функции принадлежности; описать стратегию управления посредством нечетких правил, которые вы сможете объединить в единую базу правил или знаний о системе. В целом CASE-технология, на основе которой построен пакет, позволяет все эти действия выполнить только посредством общения с экраном ЭВМ, не заглядывая в программный код. Поэтому начальный этап проектирования вы воспримете с легкостью, несмотря на кажущуюся сложность. Можно дать один совет: обратите внимание на некоторые тонкости при разработке. Так, например, вы можете установить разрядность машинного кода, генерируемого пакетом. Это влияет на формат величин, которые можно использовать (см. табл. ниже).

Off-line-оптимизация

На этом этапе следует проверить работоспособность созданной системы посредством всех средств fuzzy TECH. Отметим, что можно использовать заранее созданный программный симулятор вашего объекта управления, подобно модели контейнерного крана. Для связи системы управления с моделью используется специально разработанный протокол связи fTlink, в основу которого положена концепция обмена сообщениями Windows. Все необходимые средства для установления с вязи с вашей моделью находятся в исходных текстах программ связи, поставляемых с пакетом.

On-line-оптимизация

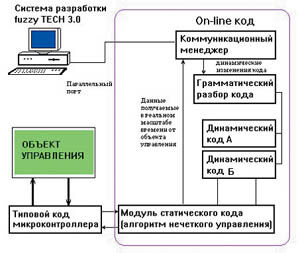

На этом шаге разрабатываемая система управления и реальный объект управления соединяются физической линией связи (см. рис. 8).

Такой вид отладки позволяет наблюдать поведение системы в реальных условиях и при необходимости вносить изменения в систему управления.

Реализация

На этом этапе необходимо получить окончательный вариант кода для конкретного микроконтроллера и, если нужно, связать его с вашей основной программой. Об оптимальности создаваемого fuzzy TECH кода можно судить по данным табл. ниже.

Основу программного кода, генерируемого пакетом fuzzy TECH, составляет аппаратно-ориентированное на конкретный тип процессора ядро. Поставляемое с пакетом fuzzy TECH MCU-96 программное ядро совместимо с такими контроллерами, как 8096BH, 8096-90, 80196KB/KC/KD, 80196 KR, 80196MC, 80196NT/NQ.

Важное замечание касается структуры генерируемого кода. Он, как правило, состоит из трех основных частей:

• код библиотечных функций;

• сегмент базы правил и функций принадлежности;

• функции нечеткой системы.

Найти объем ОЗУ и ПЗУ, потребный для работы и хранения вашей системы, помогут следующие формулы:

• для оперативной памяти,

где

S_v - объем необходимой оперативной памяти;

n_i - число входных переменных;

n_o - число выходных переменных;

t_i - число термов во входной лингвистической переменной i;

t_j - число термов в выходной лингвистической переменной j;

M- константа, равная 1 для 8-битного кода и 2 - для 16-битного;

C - константа, равная 28 байтам для MCU-96 и 7 байт для MCU-51;

• для постоянной памяти:,

где

S_f - размер базы правил в байтах;

n_i - число входных переменных;

n_o- число выходных переменных;

n_r - число правил в базе знаний;

t_i - число термов во входной лингвистической переменной i;

t_j - число термов в выходной лингвистической переменной j;

I_r - число входных условий для правила r;

O_r - число выходных условий для правила r;

M - константа, равная 1 для 8-битного кода и 2 - для 16-битного.

Точный размер сгенерированного fuzzy TECH 3.0 кода указывается по окончании процесса компиляции.

Литература

1. Zade L. A. The concept of a linguistic variable and its application to approximate reasoning. Part 1, 2, 3 // Information Sciences, n. 8 pp.199-249, pp.301-357; n. 9 pp. 43-80.

2. Прикладные нечеткие системы: Перевод с япон./ К. Асаи, Д. Ватада, С. Иваи и др.; под ред. Т. Тэрано, К. Асаи, М. Сугено. - М.: Мир, 1993.

3. Mamdani E. H. Applications of fuzzy algorithms for simple dynamic plant. Porc. IEE. vol. 121, n. 12, pp. 1585-1588, 1974.

4. Smidth F. L. Computing with a human face. New Scientist, 6 may, 1982.

5. Yagashita O., Itoh O., and Sugeno M. Application of fuzzy reasoning to the water purification process, in Industrial Applications of Fuzzy Control, Sugeno M, Ed. Amsterdam: North-Holand 1985, pp.19-40.

6. Yasunobu S., Miyamoto S., and Ihara H. Fuzzy control for automatic train operation system, in Proc. 4th. IFAC/IFIP/IFORS Int. Congress on Control in Transportation Systems, Baden-Baden, April, 1983.

7. Yasunobu S., and Hasegawa T. Predictive fuzzy control and its applications for automatic container crane operation system, in Proc. 2nd. IFSA Congress, Tokyo, Japan, Julie 1987.

8. F. Fujitec, FLEX-8800 series elevator group control system, Fujitec Co., Ltd., Osaka, Japan, 1988.

9. Watanabe H., and Dettloff. Reconfigurable fuzzy logic processor: A full custom digital VLCI, in Int. Workshop on Fuzzy Systems Applications, Iiruka, Japan, Aug. 1988, pp. 49-50.

10. Sangalli A., and Klir G.R. Fuzzy logic goes to market, New Scientist, 8 Feb., 1992.
