Более подробная Настройка детальная.

Настраиваются

• Единицы измерения – выбрать десятичные (поставив точку напротив названия - ); можно выбрать точность из контекстного меню .

• Угол – выбрать тип угловых единиц и их точность, выбираем десятичные градусы с точностью до целых (0).

Точность показываемых значений угла

Стиль отображения единиц и самих углов

Графический предпросмотр

• Нулевой угол – выбрать направление нулевого угла, выбираем восток.

• Отсчет углов – выбираем против часовой стрелки.

• Область рисунка (Area) – ширина 420, длина 297

В основном окне надо определить начальные размеры зоны рисования, которая называется зоной лимитов. Она отмечена сеткой. Левый нижний угол этой прямоугольной зоны имеет нулевые координаты, а верхний правый угол определяется пользователем. По умолчанию эта зона формата А3 (420х297), но можно выбрать и другие размеры, используя поля Ширина и Длина.

В левом нижнем углу графического экрана изображена пиктограмма осей координат. Ось Х направлена вдоль горизонтальной кромки экрана, ось У – вдоль вертикальной. Основная система координат, в которой, по умолчанию, начинаем работы, называется Мировой (МСК). Ось Z направлена от плоскости экрана к вам (это важно, если работать не на плоскости, а в пространстве).

Хотя заданы размеры зоны лимитов, не обязательно строго придерживаться этих ограничений. Выход за пределы лимитов допустим.

При необходимости размеры области черчения (рисования) можно в любой момент изменить:

Нажать Сетка, затем через меню дать команду Формат Ограниченно, указать левый нижний угол, а затем правый верхний угол (на экране) – сетка переменится.

Настройка размерных параметров.

К размерным параметрам относятся величины стрелок, размещение, шрифт размерного числа и др. Эти параметры должны соответствовать действующим стандартам: ГОСТ 2.307 – 68. Различные варианты простановки размеров требуют настройки и корректировки размерных параметров.

В озникло диалоговое окно, «путешествую» по которому, можно найти настройки всех размерных параметров.

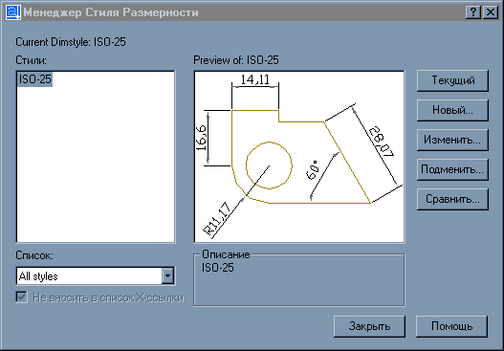

Рисунок 8. Окно стиля размерности

Пусть, например, высота размерного шрифта (она по умолчанию 2,5 мм), стрелок и переход выносных линий за размерные оказались меньше требуемых значений в два раза. Эти параметры можно изменить одной корректировкой в диалоговом окне размерного стиля. Для этого необходимо выполнить следующие шаги:

• Modify (Изменить)/Fit (Расположение/Размещение)/Use Overall Scale of (Общий линейный масштаб/масштаб размерных элементов )/2

• Ok – покинуть окно Fit/ указать Set Current (сделать текущим)/Закрыть.

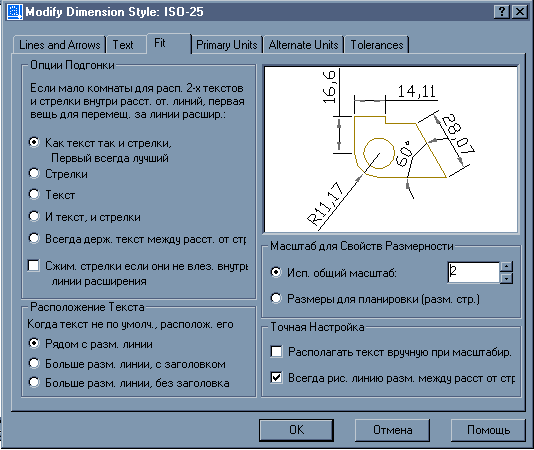

Рисунок 9. Изменение размерных стилей

Внесенные корректировки будут учтены при простановке новых размеров. Для внесения их в ранее проставленные размеры выполнить редактирование размеров.

Можно так же вносить изменения в размерный стиль, настраивая его:

1. форма и размер стрелок

2. расположение текста, его высота, цвет

3. размещение размерного числа, отступ от размерной линии

4. точность единиц измерения (сколько цифр после запятой)

5. масштаб измерения (закладка : Основные единицы)

Если перед простановкой размеров осуществлено масштабирование чертежа, то при простановке размеров это нужно учесть, чтобы размерное число было действительным.

В диалоговом окне:

См. рис. на странице ниже:

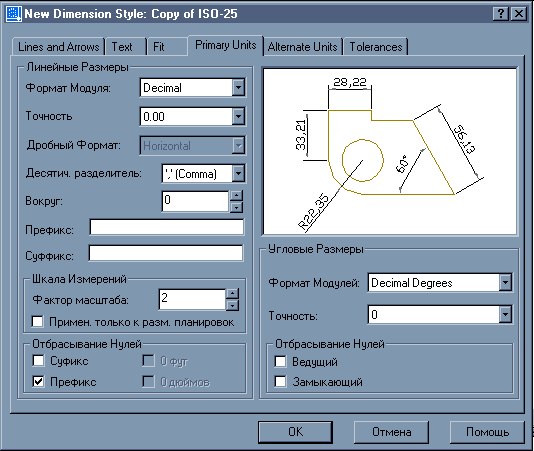

Рисунок 10. Новый размерный стиль.

Например: Длина детали 200 мм, она не помещается на формате А4, после применения операции Масштаб к 0,5 деталь уменьшится в 2-а раза.

Но при проставлении размеров, размерное число также уменьшится в 2 раза. Чтобы этого не происходило нужно проставить величину масштабного коэффициента. Как определить масштабный коэффициент? Масштаб всегда указывается в формате листа

Рисунок 11. Отношение вычерчиваемого размера к действительному

В нашем случае М 1:2 , а масштабный коэффициент равен , следовательно, это отношение для нашего случая:

Настройка размерных стилей.

Простановка линейных размеров для контура

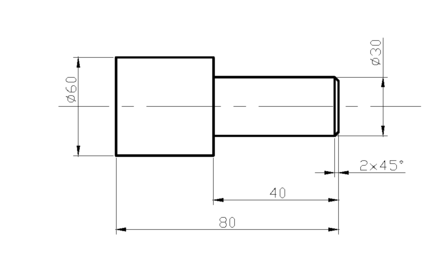

Рисунок 12. Простановка линейных размеров.

Выбираем из падающего меню Размеры или кнопок панели инструментов «Размеры»

Первая команда Dimension/Linear(Размер/Линейный)

Кнопка команды.

Результат: возникло сообщение «Определите начало первой выносимой линии размера» или «Select object ». Сейчас возможны два варианта действий. В первом нужно указать точки, между которыми проставляем размер; во втором варианте требуется указать элемент, для него система сама выделит характерный размер – расстояние между концами отрезка, радиус или диаметр дуги или круга.

Рассмотри второй вариант:

• нажать клавишу Enter или правую кнопку мыши

• указать прицелом отрезок контура длиной 40 мм

Результат: На экране отслеживается размер, в командной строке выведен перечень опций

• задать опцию Text (ввести t)

Результат: возникло сообщение «Текст размера », которым система просит указать размерное число и одновременно показывает вам его значение.

Сейчас вновь возможны 2-а варианта действий:

1. можно принять подсказку, правой кнопкой мыши, - текст в угловых скобках будет проставлен в качестве размерного числа.

2. Можно задать любое другое значение, введя его с клавиатуры.

Если принята подсказка, то форматируется так называемый «ассоциативный» размер, размерное число которого изменится при масштабировании вместе с изображением или при редактировании размера. Если число введено с клавиатуры, оно остается неизменным при изменениях объекта (увеличении или уменьшении). В основном будем применять второй вариант, т. е. посмотрим подсказку, но введем нужное число.

В частности, при этом, можно скомпенсировать неточности построений.

1. Введем нужное число (например, 40).

2. Перемещая курсор, задать щелчком нужное положение размерной линии.

Диаметр и радиус окружности.

1. Dimension  Diameter  указать окружность  t – в ответ на предложение системы о величине размера ввести %%с40 – здесь %%с является кодировкой знака диаметр  [40]

2. указать положение размерной линии (Подобным образом можно поставить размер радиуса дуги)

3. завершить простановку размеров детали.

Рисунок 13. Пример простановки диаметров.

Простановка размеров фаски.

1. указать положение первой и второй выносной линии

2. набрать с клавиатуры t, и нажать Enter

3. ширина фаски - зона в скобках, если мы согласны, то указать 4x45%%d\Х2 фаски

4. указать положение размерной линии, и нажать Enter

Если надпись под чертой: например %%с20\Х2 отв.

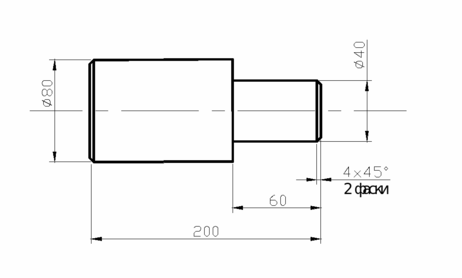

Рисунок 14. Пример простановки размеров.

Редактирование размеров.

1. И зменить размерные параметры

Например, величину стрелок, шрифта и др.

• Выполнить корректировку размерных параметров Dimension\Style

• Dimension  Update(обновить)  указать редактируемые размеры (можно размеры выбрать рамкой, не обращая внимание на попадающие в рамку другие объекты, можно ввести all, т. е. все.

1. Изменить размерный текст.

Например, изменим значение размера 200 на 195

• Modify(Изменить)  Text  указать редактируемый размер¹  в возникающем окне текстового редактора ввести новый текст  Оk – покинуть редактор  правой кнопкой мыши прервать команду.

1. Изменить положение размера. Перенести точку его простановки. Место размерного числа.

Этот вид редактирования эффективно осуществляется с помощью «ручек»:

• Указать какой – либо размер: возникнут «ручки».

• Указать нужную ручку и переместить ее в новое положение.

Текст.

Надписи на графическом экране могут быть созданы с помощью команды Текст из падающего меню Редактирование или команд Мтекст, Дтекст из экранного меню Рисуй 2.

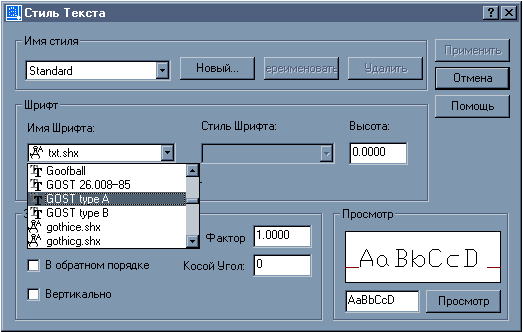

Рисунок 15. Окно стиля текста.

Прежде чем написать какой-либо текст, надо выбрать стиль текста. В падающем меню Формат активизируем команду Текстовые стили. Появляется диалоговое окно Текстовые стили.

Имя стиля сохраняем Standard. Из имен шрифтов выбираем с помощью прокрутки Gost type A.shx. В окне Угол наклона набираем с клавиатуры величину угла 15 от нормали к основанию текста по часовой стрелке. В окне Высота устанавливаем высоту шрифта 0. Это значит, что при написании какого-либо текста система будет запрашивать требуемую высоту текста. Назначаем степень растяжения знаков 0,8. Завершаем выбор нажатием на кнопку Применить или Закрыть.

В AutoCAD можно набирать текст в 3-х вариантах (слева направо): Динамический текст, Однострочный текст и Многострочный текст (мультитекст).

Динамический текст наиболее удобен при написании текста в любых выбранных местах графического экрана. При наборе текста с клавиатуры он сразу просматривается на графическом экране.

Однострочный текст, при наборе с клавиатуры, виден только в зоне командных строк. Только после завершения набора с помощью клавиши Enter текст появляется на экране.

Многострочный текст позволяет набирать длинный текст. Эта команда обладает такими же возможностями, как и Microsoft Word.

Рассмотрим команду текст. После обращения к этой команде система делает запрос:

_text Выравнивание/Стиль/:

Выбираем на графическом экране начальную точку текста. Система делает запрос на высоту текста:

Высота : (В угловых скобках указана высота текста применительно к заданным буквам. Если эта высота нас устраивает, то нажмите Enter; если нет, то назначаем с клавиатуры нужную высоту текста).

Система делает запрос на угол поворота текста относительно оси х.

Угол поворота : (Подтверждаем клавишей Enter, что текст будет располагаться горизонтально).

Система предлагает набрать нужный текст:

Текст: (Набираем с клавиатуры).

Если после набора текста от 1-ой выбранной точки провести курсор мыши в новое место графического экрана и нажать на левую кнопку мыши, то от этой точки можно набирать новый текст и т. д.

Нажатие на клавишу Enter один раз приводит к переходу текста на новую строку, в который 1-й символ находится под 1-м символом предыдущей строки.

Нажатие на клавишу Enter два раза приводит к завершению работы с текстом.

Если в тексте нужно добавить знаки, например ,  и др. знаков необходимо использовать следующие управляющие коды:
