=4, 5; С=7, 8 1010 Н/м2; =0, 18 Кл/м2.
Рассмотрим теперь пример применения основных соотношений (4) и (5) Положим, что кварцевая пластинка, вырезанная, как указано выше, растягивается вдоль оси X, причем обкладки, касающиеся граней, разомкнуты. Так как заряд обкладок до деформации был равен нулю, а кварц является диэлектриком, то и после деформации обкладки будут незаряженными. Согласно определению электрического смещения это значит, что D=0. Тогда из соотношения (4) следует, что при деформации внутри пластинки появится электрическое поле c напряженностью:
E=-(/0)u (6)
Подставляя это выражение в формулу (5), находим для механического напряжения в пластинке:
s=Cu-(-(/0)u)=C(1+(2/0C))u (7)
Напряжение, как и в отсутствие пьезоэлектрического эффекта, пропорционально деформации. Однако упругие свойства пластинки теперь характеризуются эффективным модулем упругости
С' == С (1 + 2/0С). (8)
который больше С. Увеличение упругой жесткости вызвано появлением добавочного напряжения при обратном пьезоэффекте, препятствующего деформации. Влияние пьезоэлектрических свойств кристалла на его механические свойства характеризуется величиной: К2=2/0C (9)
Квадратный корень из этой величины (К) называется константой электромеханической связи Пользуясь приведенными выше значениями , С и , находим, что для кварца К2~0.01 Для всех других известных пьезоэлектрических кристаллов К2 оказывает также малым по сравнению с единицей и не превышает 0, 1.
Оценим теперь величину пьезоэлектрического поля. Положим, что к граням кварцевой пластинки, перпендикулярным к оси X, приложено механическое напряжение 1 1055 Н/м2. Тогда, согласно (7), деформация будет равна u=1, 3 10-6. Подставляя это значение в формулу (6), получаем |E|==5900 В/м=59 В/см. При толщине пластинки, скажем, d==0, 5 см напряжение между обкладками будет равно U=Еd~30 В. Мы видим, что пьезоэлектрические поля и напряжения могут быть весьма значительными. Применяя вместо кварца более сильные пьезоэлектрики и используя должным образом выбранные типы деформации, можно получать пьезоэлектрические напряжения, измеряемые многими тысячами вольт.
Пьезоэлектрический эффект (прямой и обратный) широко применяется для устройства различных электромеханических преобразователей. Для этого иногда используют составные пьезоэлементы, предназначенные для осуществления деформаций разного типа.
На рис.6 показан двойной пьезоэлемент (составленный из двух пластинок), работающий на сжатие. Пластинки вырезаны из кристалла таким образом, что они одновременно либо сжимаются, либо растягиваются. Если, наоборот, сжимать или растягивать такой пьезоэлемент внешними силами, то между его обкладками появляется напряжение. Соединение пластинок в этом пьезоэлементе соответствует параллельному соединению конденсаторов.

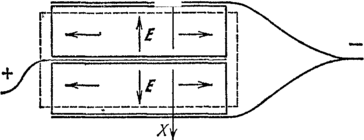

Рис.6. Двойной пьезоэлемент, работающий на сжатие.
3. Использование пьезоэффекта в науке и технике.
Главной деталью любого оборудования для озвучивания акустического музыкального инструмента является пьезодатчик (Transducer). Эта деталь преобразует механические колебания струн и деки в электрический сигнал.
Аналогичную функцию в электрогитаре выполняет магнитный датчик: сингл или хамбакер. Но физика работы электрогитарного датчика иная - он преобразует изменения магнитного поля, вносимое стальными струнами. Пьезодатчик для акустики работает с любыми струнами, в том числе синтетическими. Пьезодатчик помещают под косточку гитары (пластинку, на которую опираются струны). Это UST-датчик
Есть и другой способ размещения пьезодатчика - его приклеивают на деку гитару (изнутри, ближе к подставке). Сигнал с такого датчика будет слабее, ведь его не прижимают струны, он получает только колебания деки. Однако он имеет больше информации о свойствах корпуса гитары. Этот датчик называется AST (1470).
Совмещение сигналов от UST и AST дает очень сложную и интересную картину и позволяет реалистично озвучить инструменты самого высокого класса. Однако не всегда использование двух датчиков необходимо.
Пьезоэлектрические преобразователи:
Пьезоэлектрики являются обратимыми электромеханическими преобразователями, т. е. способны преобразовывать механическую энергию в электрическую и, наоборот, электрическую энергию в механическую. Преобразователи, основанные на использовании прямого пьезоэффекта, называют преобразователями-генераторами; они имеют механический вход и электрический выход. Преобразователи, основанные на использовании обратного пьезоэффекта, называют преобразователями-двигателями; они имеют электрический вход и механические выходы. Известно множество пьезоэлектрических устройств, основанных на использовании как прямого, так и обратного эффектов. Прямой эффект используется, например, в микрофонах, звукоснимателях, датчиках механических сил, перемещений и ускорений, бытовых зажигалках для газа и др. Обратный эффект послужил основой для создания телефонов, громкоговорителей, ультразвуковых излучателей, реле, двигателей и т. п.
Известны и нашли практическое применение пьезоэлектрические преобразователи - пьезоэлектрические трансформаторы (сокращенно пьезотрансформаторы). Схематически устройство пьезотрансформатора изображено на рисунке, поясняющем, что он представляет собой пьезоэлектрический преобразователь в виде четырехполюсника, имеющего только электрические вход и выход.

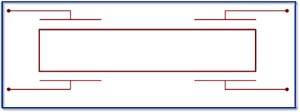

Рис. 7 Пьезоэлектрический трансформатор
Действие пьезотрансформатора основано на использовании как прямого, так и обратного пьезоэффектов. Электрическое напряжение, приложенное к входным электродам пьезотрансформатора, в результате обратного пьезоэффекта вызывает деформацию всего объёма пьезоэлектрика и на выходных электродах возникает электрическое (вторичное) напряжение как следствие прямого пьезоэффекта. В пьезотрансформаторе происходит как бы двойное преобразование энергии - электрической в механическую, а затем механической в электрическую. Как и электромагнитный трансформатор, пьезотрансформатор используют для преобразования электрического напряжения. Подбором размеров электродов и их расположения можно получать различные значения коэффициента трансформации. Пьезотрансформаторы обычно используют в резонансном режиме, при котором достигаются большие значения коэффициента трансформации (порядка нескольких сотен). Пьезотрансформаторы используют в высоковольтных источниках вторичного электропитания.
Рассмотрим в общих чертах явления, происходящие в пьезоэлектрике, для двух случаев пьезоэлектрического преобразования энергии.
Пьезоэлемент (ПЭ) - тело из пьезоэлектрика определенных размеров, геометрической формы и ориентации относительно основных кристаллографических осей (или направления поляризации в случае пьезокерамики, имеющее проводящие обкладки (электроды).
Рис. 8 Пьезоэлемент: 1 - пластина из пьезоэлектрика; 2 - электроды из проводящего матариала, наложенные на грани пластины
Таким образом, пьезоэлемент представляет собой электрический конденсатор с твёрдым (кристаллическим или керамическим) диэлектриком. Особенностью такого конденсатора является наличие пьезоэлектрических свойств у диэлектрика, заполняющего пространство между электродами. Ниже будет показано, какое значение имеет наличие пьезоэффекта и каким образом он оказывает влияние на электрические и механические характеристики пьезоэлемента. Если пьезоэлемент используется как электромеханический преобразователь, то его ориентацию выбирают исходя из требований достижения наибольшего эффекта. Внешние силы (как механические, так и электрические), воздействующий на пьезоэлемент, могут быть как распределенными, так и сосредоточенными. Распределенные силы позволяют достичь более эффективного преобразования. Поэтому для более эффективной поляризации объема пьэзоэлектрика используют электроды, . покрывающие всю площадь граней пьезоэлемента, а для создания равномерно распределенного механического напряжения - накладки из упругого материала, хорошо прилегающие к граням пьезоэлемента и преобразующие внешние сосредоточенные силы в распределенные.
Внешняя сила вызывает деформацию пьезоэлемента, его поляризацию и возникновение на электродах противоположных электрических зарядов. Величина электрического заряда или возникающего при этом напряжения может быть измерена соответствующим измерительным прибором, присоединенным к электродам пьезоэлемента. Внешняя сила сообщает пьезоэлементу энергию в виде упругой деформации, которая может быть рассчитана, если известны величины воздействующей силы и жёсткость пьезоэлемента. Одновременно с деформацией пьезоэлемента на его электродах возникает электрическое напряжение. Следовательно, часть энергии, сообщаемой пьезоэлементу внешней силой, оказывается электрической и её величина может быть рассчитана, если известны электрическое напряжение на электродах и ёмкость пьезоэлемента.
Внешняя механическая сила, воздействующая на пьезоэлемент, сообщает последнему энергию W0 в виде энергии упругой деформации и энергии заряда ёмкости пьезоэлемента. Если обозначить энергию упругой деформации пьезоэлемента через Wм, а электрическую энергию заряда его ёмкости через Wэ, то полная энергия W0, сообщенная пьезоэлементу, будет равна их сумме. Как во всяком обратимом преобразователе, при этом возникает обратное действие (пьезоэлектрическая реакция), заключающееся в том, что возникшее вследствие прямого пьезоэффекта электрическое напряжение создаёт (уже в результате обратного пьезоэффекта) механические напряжения и деформации, противодействующие внешним силам. Это проявляется в увеличении жесткости пьезоэлемента. Если электрическое напряжение, возникающее вследствие пьезоэффекта, исключить, например, закоротив электроды пьезоэлемента, то обратного пьезоэлектрического действия наблюдаться не будет, следовательно, должно произойти уменьшение жесткости пьезоэлемента.
Подобные же рассуждения можно сделать и для случая обратного пьезоэффекта, т. е. воздействия на пьезоэлемент внешней электрической силы. При этом внешний источник электрической энергии сообщает пьезоэлементу энергию в виде энергии заряда ёмкости пьезоэлемента и механической энергии его упругой деформации. Здесь также имеет место обратное действие. Если воспрепятствовать деформации жестким зажатием пьезоэлемента, то можно обнаружить изменение его ёмкости. Этот факт легко наблюдается у сильных пьезоэлектриков, для слабых же, таких как кварц, изменение ёмкости невелико (около 1%). К этому выводу легко прийти, приняв во внимание термодинамические соображения. Из теории пьезоэлектричества известно, что упругие коэффициенты пьезоэлектриков зависят от электрических условий, как и их коэффициенты диэлектрических проницаемостей зависят от механических условий. Это естественно, так как пьезоэлектричество по определению предполагает наличие связи между упругими и диэлектрическими свойствами. Поэтому описание пьезоэлектрических свойств материала невозможно без привлечения упругих и диэлектрических коэффициентов с указанием граничных механических и электрических условий.
Более полно пьезоэффект характеризует энергетический коэффициент и, называемый коэффициентом электромеханической связи (ЭМС) и определяемый отношением k = Wэ / W0 = Wм / W0, где W0 - вся приложенная к пьезоэлементу энергия, а Wэ и Wм - преобразованная (электрическая и механическая) энергия. Коэффициент ЭМС оказывается очень полезным для сравнения пьезоэлектриков, пьезоэлектрические, упругие и диэлектрические коэффициенты которых могут сущевенно различаться. Этот коэффициент различен для статического и динамического режимов преобразования, в последнем случае он зависит также от вида и моды колебания. Коэффициент ЭМС, как и пьезоэлектрические модули, зависит от направления воздействующих сил относительно кристаллографических осей кристалла. Он определяет такую существенную характеристику резонатора, как относительная ширина резонансной кривой. Чем больше коэффициент ЭМС, тем больше относительная ширина резонансной кривой. Преобразование энергии пьезоэлектрическим элементом не можт быть полным, поэтому коэффициент ЭМС не бывает больше 1. Для так называемых слабых пьезоэлектриков, к которым принадлежат кварц, коэффициент ЭМС не превышает нескольких процентов, для сильных пьезоэлектриков, таких как сегнетова соль или пьезокерамика, он может достигать 50 ...90%.
