Найдем истинные значения элементов по формулам:

, здесь есть эквивалентное нагрузочное сопротивление каскада, принцип получения которого описан выше.

, учтя это:

, , ,

Расчет предоконечного каскада окончен.

Расчет входного каскада.

Транзистор входного каскада не изменился. Однако на входе каскада теперь стоит генератор, его сопротивление – 50 Ом.

Активная коллекторная термостабилизация.

Схема активной коллекторной термостабилизации приведена на рис.3.14. Расчет схемы производится по той же методике, что и для оконечного каскада.

Рисунок 3.14 – Схема активной коллекторной термостабилизации.

Все параметры для входного каскада остались прежними, но изменилась рабочая точка:

U_кэ0= 13В,

I_к0= I_{к0предоконечного}/S_{210Vt предоконечного}=0.09/2.45=37мА.

Энергетический расчет:

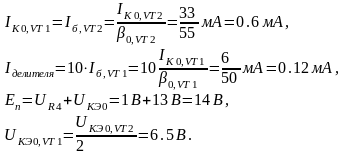

Мощность, рассеиваемая на сопротивлении коллектора:

.

Рассчитаем номиналы схемы:

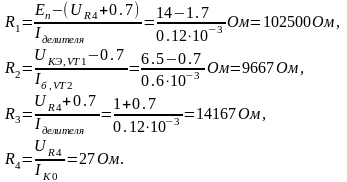

Номиналы реактивных элементов цепи выбираются исходя из неравенств:

.

Этому удовлетворяют номиналы

L=100 мкГн (R_экв=49.2 Ом) и С_бл=1 мкФ (f_н=300 МГц, R₂=9667 Ом), где

есть эквивалентное нагрузочное сопротивление каскада, представляющее собой параллельное включение сопротивлений из МКЦ оконечного каскада, рассчитанное выше и сопротивления генератора.

Расчет входной корректирующей цепи.

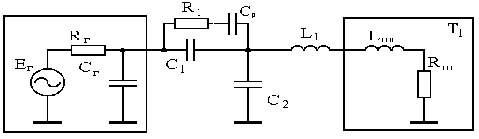

Корректирующая цепь третьего порядка входного каскада приведена на рис.3.15.

Рисунок 3.15 – Входная корректирующая цепь третьего порядка.

Методика расчета та же самая, тип транзистора не изменился. На входе каскада стоит генератор, а не транзистор, как ранее, его параметры, необходимые для расчетов таковы:

и

Произведем расчет:

,

,

=

Получим:

Зная это, рассчитаем следующие коэффициенты:

;

;

;

получим:

Отсюда найдем нормированные значения , , и :

где ;

;

;

.

При расчете получим:

и в результате:

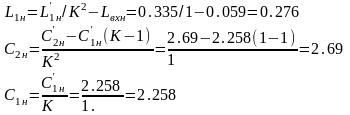

Рассчитаем дополнительные параметры:

где S₂₁₀- коэффициент передачи входного каскада.

Найдем истинные значения элементов по формулам:

- эквивалентное нагрузочное сопротивление, принцип его получения описан выше.

, учтя это:

, , ,

Расчет входного каскада окончен.

3.6 Расчет разделительных емкостей.

Устройство имеет 4 реактивных элемента, вносящих частотные искажения. Эти элементы – разделительные емкости. Каждая из этих емкостей по техническому заданию должна вносить не более 0.75 дБ частотных искажений. Номинал каждой емкости с учетом заданных искажений и обвязывающих сопротивлений рассчитывается по формуле [4]:

(3.39)

где Y_н – заданные искажения; R₁ и R₂ – обвязывающие сопротивления, Ом; w_н – нижняя частота, Гц.

Приведем искажения, заданные в децибелах:

, (3.40)

где М – частотные искажения, приходящиеся на каскад в децебеллах. Тогда

Номинал разделительной емкости оконечного каскада:

Номинал разделительной емкости предоконечного каскада:

Номинал разделительной емкости промежуточного каскада:

Номинал разделительной емкости входного каскада:

Расчет итогового коэффициента усиления.

Рассчитаем итоговый коэффициент усиления:

,

и переведем его в децибелы:

4. Заключение.

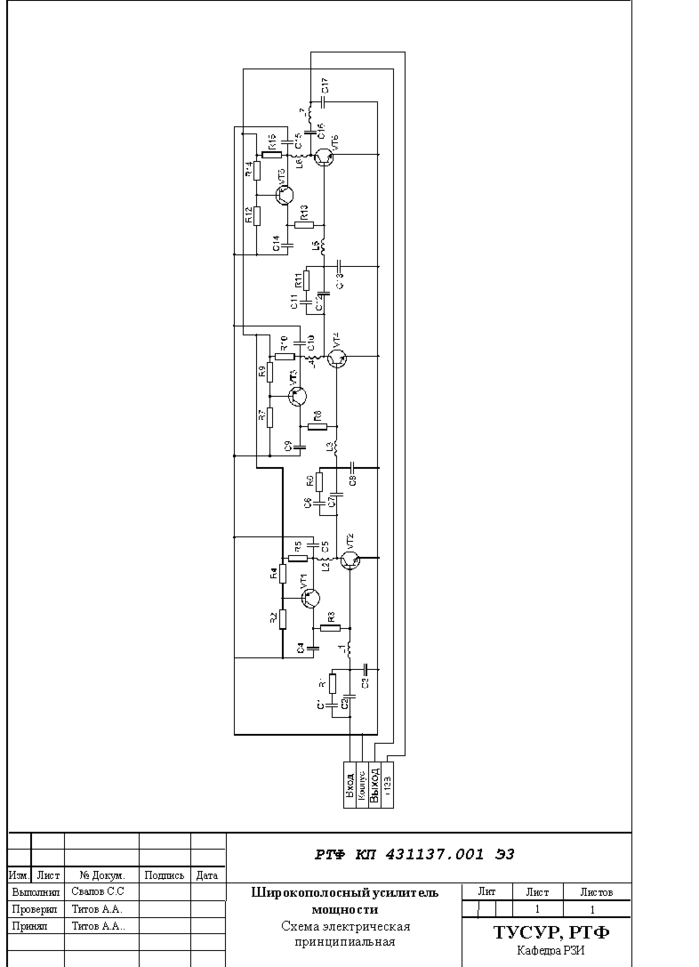

В результате выполненной курсовой работы получена схема электрическая принципиальная широкополосного усилителя мощности АМ, ЧМ сигналов. Найдена топология элементов и их номиналы. Номинальный уровень выходной мощности усилителя – 1 Вт, коэффициент усиления – 40 дБ, неравномерность АЧХ - 1 дБ, напряжение источника питания – 13 В. Усилитель рассчитывался для работы на полосе пропускания (300-800) Мгц.

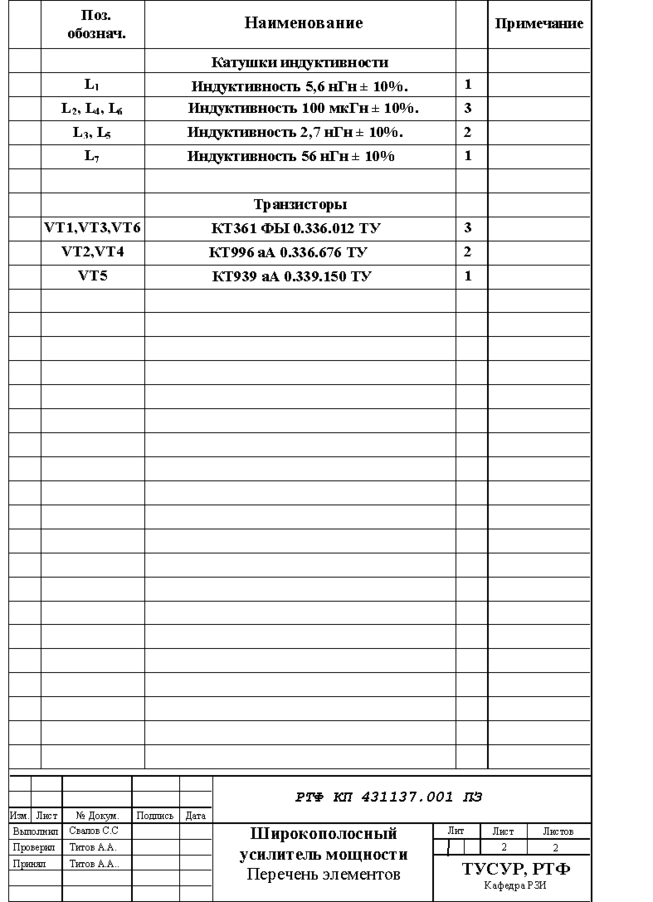

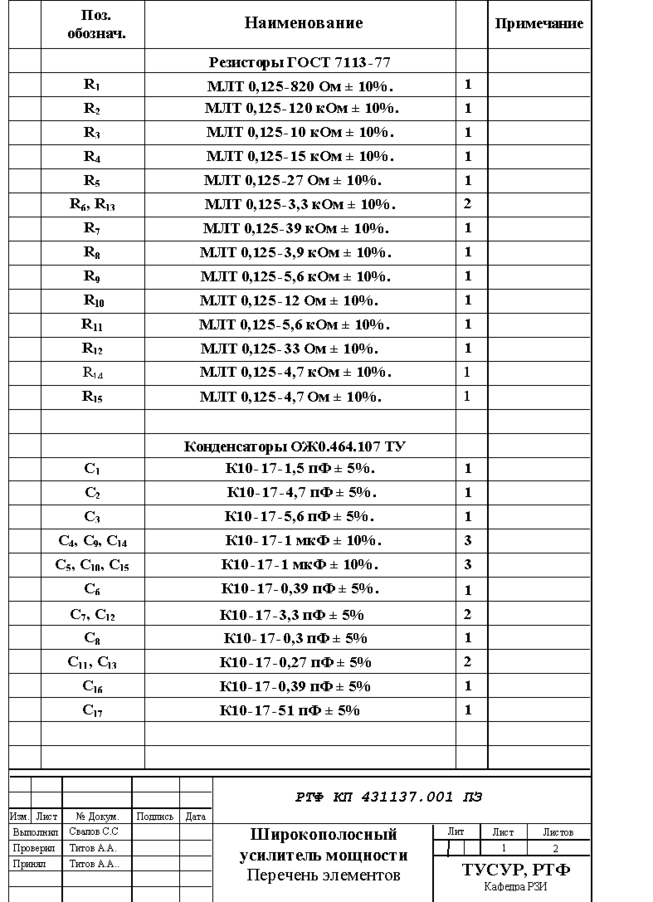

Список использованных источников

1 Титов А.А. Расчет корректирующих цепей широкополосных усилительных каскадов на биполярных транзисторах – http://referat.ru/download/ref-2764.zip

2 Титов А.А. Расчет корректирующих цепей широкополосных усилительных каскадов на полевых транзисторах – http://referat.ru/download/ref-2770.zip

3 Титов А.А. Расчет диссипативной межкаскадной корректирующей цепи широкополосного усилителя мощности. //Радиотехника. 1989. № 2.

4 Мамонкин И.Г. Усилительные устройства: Учебное пособие для вузов. – М.: Связь, 1977.

5 Полупроводниковые приборы: Транзисторы. П53 Справочник. В.Л. Аронов, А.В. Баюков, А.А. Зайцев и др. Под общей редакцией Н.Н. Горюнова. – 2-е изд, перераб. – М.: Энергоатомиздат, 1985 – 904с, ил.
