Московский ордена Ленина, ордена Октябрьской
Революции и ордена Трудового Красного Знамени
ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ
имени Н.Э.Баумана.

________________________________________________

Факультет РЛ

Кафедра РЛ2

Реферат по теме

"Волоконно-оптические гироскопы"

студентки

Матвеевой Ляны Александровны

Оглавление

Оглавление 2Введение 3

Принцип действия оптического гироскопа 3

Структурные схемы оптических гироскопов 5

Кольцевой лазерный гироскоп. 6

Волоконно-оптические гироскопы. 8

Оптический гироскоп с кольцевым резонатором пассивного типа 10

Методы повышения чувствительности 11

Шумовые факторы, методы их устранения 12

Основные оптические системы с повышенной стабильностью 13

Факторы, ограничивающие разрешающую способность 15

Характеристики и методы их улучшения 16

Система с фазовой модуляцией 17

Системы с изменением частоты 20

Система со световым гетеродинированием 22

Заключение 24

Список литературы 24

Введение

Гироскоп выполняет функции детектора угловой скорости в инерциальном пространстве и по праву может называться абсолютным тахометром, являясь структурным элементом инерциальной навигационной системы, обрабатывающей информацию о местонахождении самолета или судна с целью выведения его на курс. В состав этой системы обычно входит три гироскопа — для измерения скорости вращения вокруг трех ортогональных осей, три акселерометра — для определения скорости и расстояния и направлении трех осей и компьютер — для обработки выходных сигналов этих приборов. К самолетным гироскопам предъявляются очень высокие требования: разрешающая способность и дрейф нуля 0,01/ч, динамический диапазон 6 порядков, высокая стабильность (10^-5) масштабного коэффи­циента преобразования угла поворота в выходной сигнал. До сих пор применялись в основном механические гироскопы, рабо­тающие на основе эффекта удержания оси вращения тела в одном направлении инерциального пространства (закон сохранения момента количества движения). Это дорогостоящие приборы, поскольку требуется высокая точность формы тела вращения и минимальное возможное трение подшипников. В отличие от механических оптические гироскопы, например, волоконно-оптические, созданные на основе эффекта Саньяка, имеют структуру статического типа, обладающую рядом до­стоинств, основные из которых: отсутствие подвижных деталей и, следовательно, устойчивость к ускорению; простота конструкции; короткое время запуска; высокая чувствительность; высокая линейность характеристик; низкая потребляемая мощность; высокая надежность.

Кроме того, возможно снижение стоимости волоконно-оптических гироскопов за счет внедрения оптических интегральных схем. Наряду с использованием в самолетах и на судах можно ожидать по мере прогресса в технике гироскопов применения их в автомобилях, роботах и т. д.

Принцип действия оптического гироскопа

Принцип действия оптического гироскопа основан на эффекте Саньяка. По круговому оптическому пути, как показано на рис. 1, благодаря расщепителю луча свет распространяется в двух противоположных направлениях. Если при этом система находится в покое относительно инерциального пространства, оба световых луча распространяются встречно по оптическому пути одинаковой длины. Поэтому при сложении лучей в расщепителе по завершении пути нет фазового сдвига. Однако, когда оптическая система вращается в инерциальном пространстве с угловой скоростью , между световыми волнами возникает разность фаз. Это явление и называется эффектом Саньяка.

Рис.1. Принцип возникновения эффекта Саньяка

Пусть коэффициент преломления на оптическом пути n=1. При радиусе оптического пути a время достижения расщепителя лучей светом, движущимся по часовой стрелке, выражается как

(1)

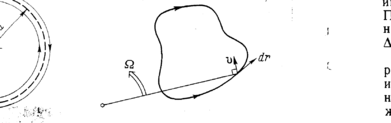

Рис.2. Эффект Саньяка при оптическом пути произвольной формы

в противоположном направлении —

(2)

где с — скорость света.

Из формул (1) и (2) разность времени распространения двух световых волн с учетом c>>a

(3)

Это означает, что появляется разность длины оптических путей

(4)

или, иначе говоря, разность фаз

(5)

Здесь S — площадь, окаймленная оптическим путем; k — волновое число.

Формула (5) вытекает из формулы (3) при допущении, что n=1 и оптический путь имеет круговую форму, но возможно доказать, что формула (5) является основной для эффекта Саньяка. Она не зависит от формы оптического пути, положения центра вращения и коэффициента преломления.

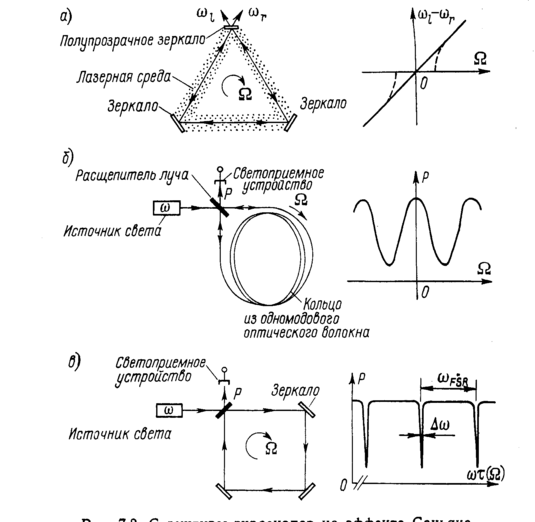

Рис.3. Структурные схемы гироскопов на эффекте Саньяка

_r и _l - частота генерации света с правым и левым вращением; - время, необходимое для однократного прохождения светом кольцевого оптического пути; _FSR - полный спектральный диапазон

Структурные схемы оптических гироскопов

На рис. 3 приведены общие схемы систем, разработанных для повышения точности измерений. Кольцевой лазерный гироскоп (рис. 3, а) отличается высокой частотой световой волны — до нескольких сотен терагерц. Волоконно-оптический гироскоп на рис. 3, б имеет высокую чувствительность, благодаря использованию длинного одномодового оптического волокна с низкими потерями. В оптическом гироскопе пассивного типа с кольцевым резонатором (рис. 3, в) используется острая резонансная характеристика резонатора.

Кольцевой лазерный гироскоп.

Кольцевой лазерный гироскоп изготовляется подобно газовому лазеру: в кварцевом блоке путем расплавления создается полость (канал) в форме треугольника и заполняется смесью гелия и неона. Длина волны генерируемого лазером излучения 632,8 нм. Обычно частота генерации изменяется в зависимости от длины лазерного резонатора. И в данном случае частоты двух генерируемых световых волн, распространяющихся в противоположных направлениях по треугольному оптическому пути (рис. 3, а), неодинаковы из-за разности оптической длины L [см. формулу (4). Поэтому можно использовать для измерений частоту биений обеих генерируемых световых волн, а именно

(6)

Здесь L — общая длина оптического пути в кольцевом резонаторе; — длина волны генерации в состоянии покоя.

Иначе говоря, измерив f, можно определить угловую скорость относительно инерциального пространства. Поскольку частота света составляет несколько сотен терагерц, даже ее незначительные изменения позволяют измерить разность частот. Если выходным сигналом служит частота, пропорциональная угловой скорости, то подсчетом выходных волн можно определить приращение угла поворота в цифровой форме, что обеспечивает высокую точность информации, подаваемой в навигационное вычислительное устройство. Измерение частоты возможно в широком динамическом диапазоне, а следовательно, и динамический диапазон кольцевого лазерного гироскопа вполне можно расширить и сделать достаточным для инерциальной навигационной системы. В этом большое преимущество данных гироскопов.

Исследование кольцевых лазерных гироскопов началось в 60-х годах. К настоящему времени достигнута разрешающая способность и стабильность нулевой точки примерно 0,001/ч. В последнее время кольцевые лазерные гироскопы применяются в инерциальной системе отсчета не только в самолетах «Боинг» 757/767, но и в аэробусах А310. В Японии опубликованы сообщения об измерении ими угловой скорости 0,01/ч.

Таким образом, кольцевой лазерный гироскоп достиг уже стадии практического применения, но, тем не менее, остается ряд нерешенных проблем:

1. Нелинейность выходного сигнала при малой угловой скорости (влияние синхронизма).

2. Дрейф выходного сигнала из-за газовых потоков в лазере.

3. Изменение длины оптического пути под воздействием теплового расширения, давления и механических деформаций.

Из этих проблем самой важной является первая. При малых угловых скоростях уменьшается разность частот генерируемых световых волн, а это приводит к синхронизму (f=0) и невозможности обнаружения вращения. (Типичный порог обнаружения при этом 10/ч.) Зона нечувствительности, обусловленная синхронизмом, показана на рис. 3, a штриховыми линиями. Указанная выше разрешающая способность обнаружения 0,001/ч обеспечивается при подавлении явления синхронизма путем приведения всей системы к микроколебаниям (метод Дейза). Но нелинейность при незначительном повороте все же остается, кроме того, это означает, что не используется такое преимущество оптического гироскопа, как его неподвижность.

В кольцевом лазерном гироскопе возникает явление синхронизма, так как это активная конструкция и сама оптическая катушка для обнаружения вращения входит в состав лазерного генератора. Напротив, в интерферометре Саньяка, представленном на рис. 1, вышеупомянутое явление не возникает, поскольку это пассивная конструкция, при которой световой источник находится вне чувствительной петли. Основное внимание здесь уделяется оптическому волокну, снижению потерь в нем.

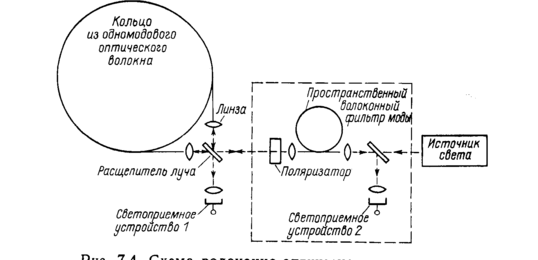

Рис.4. Принципиальная оптическая схема волоконно-оптического гироскопа

Волоконно-оптические гироскопы.

На рис. 4 приведена оптическая схема волоконно-оптического гироскопа. По сути это интерферометр Саньяка (см. рис. 1), в котором круговой оптический контур заменен на катушку из длинного одномодового оптического волокна. Часть схемы, обведенная штриховой линией, необходима для повышения стабильности нулевой точки. Таким образом, разность фаз между двумя световыми волнами, обусловленная эффектом Саньяка, с учетом формулы (5) выражается как

(7)

где N — число витков в катушке из волокна; L — длина волокна; а — радиус катушки.

Следует обратить внимание на то, что в основные формулы не входит коэффициент преломления света в волокне.

Благодаря совершенствованию технологии производства выпускается волокно с очень низкими потерями. Чтобы не повредить волокно, намотка производится на катушку радиусом несколько сантиметров. При этом не наблюдается сколько-нибудь заметного увеличения потерь. Можно создать сравнительно малогабаритный и высокочувствительный интерферометр Саньяка с катушкой небольшого радиуса (2...5 см), намотав на нее волокно большой длины. Сформировав оптимальную оптическую систему, можно измерять с высокой точностью изменения фазы (в инерциальной навигации — порядка 10^-6рад), а затем из формулы (7) определять круговую скорость. Все это и составляет принцип работы волоконно-оптического гироскопа.

Поскольку данный волоконно-оптический гироскоп — пассивного типа, в нем отсутствуют такие проблемы, как явление синхронизма.

Пределы обнаружения угловой скорости. В основной оптической системе на рис. 4 в состоянии оптические пути для света в обоих направлениях обхода будут одинаковы по длине, а поскольку сигнал на выходе светоприемника изменяется пропорционально , то гироскоп нечувствителен к очень малым поворотам. Считается, что в системе с оптимальной чувствительностью теоретические пределы обнаружения угловой скорости связаны с дробовым шумом светоприемника. Анализ показывает, что для оптического волокна с потерями существует определенная длина, позволяющая оптимизировать пределы обнаружения при дробовом шуме:

(8)
