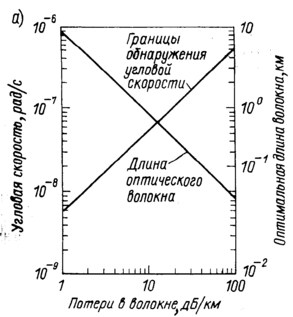

Рис.5, а. Чувствительность волоконно-оптического гироскопа при дробовом шуме светоприемника при оптимальной длине волокна

Рис.5, б. Чувствительность волоконно-оптического гироскопа при дробовом шуме светоприемника при разной длине световой волны

Результаты расчета при типичных значениях параметров приведены на рис. 5, а. Для оптического волокна с потерями 2 дБ/км пределы обнаружения примерно 10^-8 рад/с (0,001/ч). Это как раз значения, применяемые в инерциальной навигации. На рис. 5, б показано, что благодаря увеличению радиуса катушки с оптическим волокном, а также использованию света с длиной волны 1,55 мкм, на которой потери в оптическом волокне очень низки, возможно создание измерителя оборотов в инерциальном пространстве с чрезвычайно малым дрейфом. Это позволяет применять измеритель не только в навигации, но и в геофизике.

В реальных волоконно-оптических гироскопах возможности ограничены шумовыми факторами.

Оптический гироскоп с кольцевым резонатором пассивного типа

Повысить чувствительность гироскопа на эффекте Саньяка можно с помощью кольцевого оптического резонатора, используя для этого полупрозрачное зеркало с высоким коэффициентом отражения (см. рис. 3, в). Резонатор представляет собой интерферометр Фабри — Перо в форме кольца. При этом выходной сигнал светоприемника резко реагирует на изменение фазы при однократном прохождении световой волной кольцевого оптического пути. Следовательно, можно создать высокочувствительный датчик, например, измеряющий смещение резонансного пика, обусловленное поворотом. Другими словами, можно уменьшить длину волокна чувствительного кольца, а если гироскоп среднего класса, то вполне можно использовать даже одновитковое волоконное кольцо, соединенное с оптической интегральной схемой.

В подобной структуре гироскопа для получения острой резонансной характеристики требуется световой источник с высокой когерентностью излучения, в то время как в волоконно-оптическом гироскопе для улучшения характеристик требуется световой источник с низкой когерентностью.

Рис.6. Оптическая схема волоконного гироскопа со световым гетеродинированием

Методы повышения чувствительности

Принципиальная оптическая схема волоконно-оптического гироскопа приведена на рис. 4, но эта схема не обнаруживает малых поворотов гироскопа. Для решения этой проблемы предлагаются различные методы: смещения разности фаз, фазовой модуляции, изменения частоты и светового гетеродинирования.

Рассмотрим только последний метод. Структура оптической системы гироскопа со световым гетеродинированием представлена на рис. 6. Световой луч разделяется с помощью дифракционной решетки на два луча с очень маленьким углом расхождения (около 10 мрад). Эти лучи, пройдя оптическое волокно в противоположных направ­лениях, подаются на АОМ. Угол дифракции АОМ такой же, как и у дифракционной решетки, вследствие чего АОМ здесь используется не только как частотный сдвигатель, но и как направленный ответвитель, а светоприемное устройство выдает сигнал разностной частоты. В данной оптической системе возможно разделение световых лучей, двигающихся в противопо­ложных направлениях, но вследствие чрезвычайно малого угла дифракции эти лучи взаимодействуют и дрейф, обусловленный колебаниями среды, ослабляется. Кроме того, обычно при раз­ности длины оптических путей возникает дрейф выходного сиг­нала вследствие частотного отклонения излучения источника, но в данной структуре эта разность очень мала. На рис. 7 приведена электронная схема измерителя фазы выходного сигнала в структуре на рис.6 по нулевому методу. Точная временная задержка T_d обеспечивается прибором на зарядовых связях (ПЗС). Для этой схемы справедливо

(9)

Рис. 7. Схема измерителя фазы выходного сигнала для волоконно-оптического гироскопа со световым гетеродинированием

(N — целое число), т. е. здесь получается частотное изменение f₂ электрического сигнала, пропорциональное угловой скорости , что очень удобно для практической реализации устройства.

Шумовые факторы, методы их устранения

Методы повышения чувствительности еще не обеспечивают высокой стабильности, необходимо учитывать шумовые фак­торы и принимать меры по их устранению.

Основные оптические системы с повышенной стабильностью

Для достижения высокой стабильности необходимо, чтобы внешние возмущения, воспринимаемые световыми лучами, движущимися в противоположных направлениях, были совершенно одинаковыми.

В основной оптической системе, показанной на рис. 4, при использовании светоприемника 1 свет дважды отражается рас­щепителем луча и, кроме того, дважды проходит сквозь него. При этом условие одинаковой длины оптического пути выпол­няется не совсем точно и вследствие температурных колебаний характеристик расщепителя луча на выходе возникает дрейф. При использовании светоприемника 2 происходит то же самое. Чтобы световые лучи, введенные в оптическое волокно и излучаемые волокном, проходили одинаковый оптический путь, объединялись и разъединялись в одной и той же точке расщепителя луча, а также имели бы одинаковую моду, необходимо между расщепителями луча установить пространственный фильтр. В этом фильтре желательно использовать одномодовое оптическое волокно — то же, что и для чувствительной катушки.

Обычно в одномодовом оптическом волокне возможно распространение двух независимых мод с ортогональной поляризацией. Но поскольку оптические волокна обладают не совсем строгой осевой симметрией, фазовые постоянные этих двух мод различны. Однако между модами двух поляризаций происходит обмен энергией, характеристики которого изменяются под внеш­ним воздействием, поэтому излученный волокном свет обычно приобретает круговую поляризацию с неустойчивыми парамет­рами. Все это приводит к дрейфу выходного сигнала.

Если же на оптическом пути поместить, как это показано в обведенной штриховой линией части на рис. 4, поляризаци­онную пластину, т. е. пустить на оптический путь интерферо­метра световую волну с единственной поляризацией и в излу­чаемом свете выделить только составляющую с такой же поля­ризацией, то передаточная функция кольцевого оптического пути (оптического волокна) для лучей с противоположным на­правлением движения будет одинакова и, тем самым, проблема решена. Но и в этом случае остаются колебания мощности света, достигшего светоприемника, поэтому необходимо принять еще меры по стабилизации масштабного коэффици­ента. Одна из таких мер — введение деполяризатора, который компенсирует колебания поляризации в опти­ческом волокне и делает состояние поляризации произвольным, или введение оптического волокна, сохраняющего поляризацию. В гироскопах со световым гетеродинированием эффективное решение проблемы — нулевой метод.

Для устранения дрейфа, обусловленного колебаниями поля­ризации в оптическом волокне, требуется поляризатор с очень большим затуханием (около 90 дБ), но это требование смягча­ется при использовании оптического волокна с сохранением поляризации и источника света с низкой когерентностью. В оп­тическом волокне с сохранением поляризации из-за разности фазовых постоянных для мод с ортогональной поляризацией возникает разность длины оптического пути для этих мод, поэтому использование источника с низкой когерентностью излучения делает невозможным интерференцию между модами. Аналогичного эффекта можно добиться и при использовании деполяризатора.

Таблица 1. Шумовые факторы в волоконно-оптических гироскопах

Факторы, ограничивающие разрешающую способность

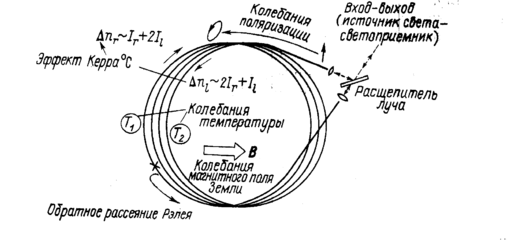

Рис. 8. Основные шумовые факторы в чувствительном кольце из оптического волокна

Среди факторов, ограничивающих кратковременную разрешающую способность, наиболее сильное влияние оказывает обратное рассеяние по оптическому пути. Свет отражения Френеля от поверхностей элементов оптической системы или свет обратного рассеяния Рэлея, например, в самом оптическом волокне интерферирует со светом сигнала, что приводит к возникновению множества шумов. Для борьбы с ними предлагаются модуляция фазы световой волны, импульсные методы, а также метод, при котором используется источник света с широким спектром и низкой когерентностью, ухудшающий интерференцию из-за большой разности длины оптического пути для света обратного рассеяния Рэлея и света сигнала. (Таким источником может служить многомодовый полупроводниковый лазер или суперлюми­несцентный диод.)

Шумы выходного сигнала гироскопа можно выразить следующей формулой:

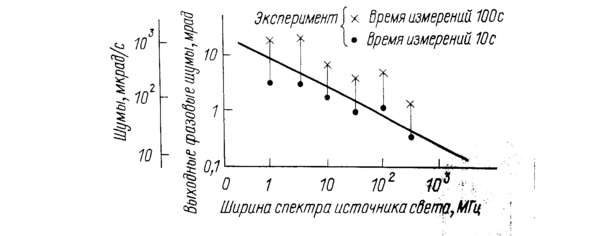

Рис. 9. Уменьшение шумов рэлеевского рассеяния посредством расширения спектра светового источника

(10)

где ₀ — потери рассеяния Рэлея в оптическом волокне; _R — доля светового рассеяния Рэлея, распространяющаяся в обрат­ном направлении; f_s — ширина спектра источника света.
