1.5 Прокладывание дренажных систем
Дрены укладывают в траншеи глубиной 0,7-1,6 м, расширяющиеся кверху под углом 10-20°; ширина их дна составляет 30-40 см. Если известно, что вода станет поступать к дрене только сверху и с боков, трубу, обернутую геотканью, можно помещать сразу на дно траншеи. Хотя для выравнивания поверхности и создания нужного уклона чаще делают песчаную подушку. Если дрена будет собирать воду со всех сторон, под нее обязательно насыпают обратный фильтр, состоящий из слоя песка (5-10 см) и слоя щебня (5 см). Иногда обратный фильтр сооружают только из песка. Его задача - задерживать мелкие пылеватые и глинистые частицы, способные засорить дрену. Снизу воды притекает меньше, чем сбоку и сверху, поэтому обратный фильтр не должен быть слишком толстым. На него (или сразу на дно, как в первом случае) укладывают дрену, окруженную объемным фильтром - каким-либо защитно-фильтрующим материалом: гео-тканью определенной плотности или кокосовым волокном.
Фильтры для дрен подбирают в зависимости от типа грунта. В тяжелых условиях, когда дрены закладывают в глинистые грунты, лучше всего работает фильтр из кокосового волокна. Несколько зарубежных фирм, например Wavin, Uponor, поставляют трубы, уже обернутые кокосовым фильтрующим материалом. Их стоимость примерно в два-три раза выше стоимости аналогичных дрен без фильтров. Для легких суглинков и супесей (более легких грунтов, с меньшим содержанием глинистых частиц) применяют объемный геотекстиль. Это достаточно толстый (2-4 мм) нетканый или иглопробивной материал массой 250-450 г/м2. Его фильтрующая способность ниже, чем у кокосового волокна. На песчаных грунтах можно использовать тонкие фильтры, стеклохолст и другие аналогичные материалы массой 150-250 г/м2.Обернутую в фильтр дрену засыпают щебнем примерно на 1/3-1/4 глубины траншеи. Сейчас для засыпки берут щебень средней фракции (около 20-40 мм), тогда как теоретически грамотнее делать так: первый слой - щебень крупной фракции (40-70 мм), второй слой - фракции средней, третий - мелкой (менее 20 мм). Обычно толщина верхней засыпки составляет около 40 см. Минимальный слой, способный обеспечить оптимальный режим проникновения воды в дрену, - 20 см. Поверх щебня прокладывают слой геотекстиля для предотвращения смешивания щебня и расположенных выше сыпучих материалов - песка (слой толщиной 5-10 см) и плодородного грунта (15-20 см). Чтобы система работала надежнее, объемно-щебеночный фильтр иногда тоже помещают в защитный кожух из геоткани, стоимость которой - около 30 руб. за 1 м2. Такие расходы часто оправданы, если сравнивать их с затратами на уход за системой. Иногда саму трубу в этом случае не оборачивают геотканью, однако такая система будет быстрее засоряться и вероятность образования илистых пробок в ней выше.
Глубина траншей и соответственно залегания дрен зависит от типа почв, уровня грунтовых вод и от того, что будет расти на осушаемой территории. Для минеральных почв оптимальная глубина траншей - от 60-80 до 120-150 см. Учтите, что уровень грунтовых вод в 60-80 см вполне допустим для газонов и цветников, около 90 см - для лесных деревьев, 120-150 см - для плодовых деревьев. При осушении грунтовые воды установятся на уровне примерно 0,7-0,9 глубины залегания дрены. Кстати, как считают специалисты, для свободного развития яблони эта глубина должна составлять 2-2,5 м, вишни и сливы - 1,5-2 м, ягодных кустарников (смородины, крыжовника, малины) - 1-1,5 м. В торфяных почвах все траншеи должны быть чуть глубже - 100-160 см, так как торф непрерывно "садится" в течение всей своей "жизни". Это обусловлено тремя причинами: оседает поверхность над дреной; оседает слой под дреной; торф разлагается на вещества, которые переходят в водорастворимое состояние и вымываются.
Глубина залегания дрен определяется с учетом еще одного фактора - расположения водоупора. Так называют пласт водонепроницаемых пород, ограничивающих водоносный горизонт. Если водоупор расположен близко к поверхности земли (например, на глубине 70 см), то дрену укладывают на глубину не больше этого расстояния. Вода будет прибывать к ней только сбоку и сверху. К дрене же, которая лежит внутри водоносного горизонта, вода поступает со всех сторон - конечно, если перфорации имеются по всей окружности трубы. Пример водоупорных горизонтов - тяжелые суглинистые и глинистые грунты с малым коэффициентом фильтрации: вода через них проходит очень плохо или вообще не проходит. Пример водоносных горизонтов - песчаные и супесчаные.
Минимальный уклон дрен, необходимый для нормального тока воды, - 0,003, то есть 3 мм на 1 м длины. На практике же его увеличивают до 0,005. Если естественный уклон почв значителен, то он может доходить до 0,01-0,02. Однако большим делать уклон не рекомендуется - вода должна уходить плавно и равномерно. Дренаж всегда нужно вести с учетом рельефа, чтобы не спорить с природой.
Шаг расположения дрен зависит от типа грунта. На тяжелых грунтах, глинистых и суглинистых, дрены располагают чаще: на расстоянии от 4-5 до 12-15 м друг от друга. На легких грунтах, супесчаных и песчаных, - реже, через 20-30 м. В среднем же считается, что дрена длиной 1 м осушает участок площадью 10-20 м2. Для осушения спортивных и детских площадок промежуток между дренами сокращают вдвое. Нельзя сажать деревья ближе чем на расстоянии 2 м справа и слева от дрены. Кусты (например, сирень) рекомендуют сажать, выдерживая дистанцию в 1 м.
Вода в дренах движется достаточно медленно, но все-таки с такой скоростью, что в ней оказываются мелкие частицы (пылеватые, иловатые и более мелкие), которые проникают сквозь фильтры и щели в дрене. Наносы всегда присутствуют в трубах, даже несмотря на то, что вода перед попаданием в дрену проходит через три-четыре различных фильтра. Для дренажной сети это неприятное явление. Чтобы освободить систему от наносов, устраивают колодцы с отстойниками. При попадании воды в отстойник скорость ее движения падает и взвешенные частицы оседают на дне колодца. Колодцы не только накапливают наилок - они также служат для сопряжения дрен, помогают осуществлять их промывку и контролировать работу сети. Минимальная глубина отстойной зоны, находящейся ниже уровня присоединения труб к колодцу, - 40 см.
Производят колодцы из армированного бетона или из пластических масс. Диаметр пластиковых моделей - 315-600 мм. Изготовляют их те же фирмы, что делают трубы. Колодцы большого диаметра (свыше 400 мм) в Россию поставляют только под заказ. Они могут иметь фиксированную глубину или быть телескопическими. Последние удобнее, но и дороже - их стоимость достигает 13-17 тыс. руб. Пластиковый же колодец Uponor диаметром 315 мм и глубиной 1 м стоит около 2,7 тыс. руб. Бетонные колодцы обычно составляют в диаметре 0,7-1 м - для очистки в них спускаются люди. Более узкие колодцы, в том числе пластиковые, чистят с помощью разных дополнительных приспособлений, например черпаками или специальными грязевыми насосами. Колодцы необходимо осматривать как минимум раз в год, удаляя наносы по мере заиления.
Расположение колодцев зависит от конструкции сети. Их целесообразно ставить там, где они могут выполнить как можно больше функций: или на пересечении магистральной дрены с собирающими, принимающими на себя основную нагрузку, или там, где ломается контур сети, - на повороте.
В конце дренажной системы ставят водосборный колодец. В него сбрасывается вся вода из дренажной системы и затем самотеком или при помощи насоса перекачивается в различные водоотводящие системы: в поселковую дождевую канализацию, кюветы вдоль дорог, соседние овраги или водоемы.
Кроме колодцев с отстойниками устанавливают также несколько контрольных колодцев (два-три), которые служат для определения уровня грунтовых вод: глубину их залегания проверяют шестом. Они не включены в систему дренажа и стоят одиночками. Размещают их в самой высокой и самой низкой точках дренажной системы. Если участок большой по площади то еще и посередине. Их диаметр - 100-150 мм. Контрольные колодцы делают пластиковыми, но иногда и бетонными.
2. Водоотводные системы
Одна из самых главных бед наших улиц — плохая организация системы наружной канализации, результатом чего становятся кучи подтаявшего снега зимой и лужи на тротуарах весной и осенью. Потоки воды приводят со временем к разрушению фундаментов зданий, тротуаров и дорог. До сих пор некоторые подвалы оказываются затопленными весенними водами. Только правильное использование дренажа и поверхностного водоотвода в системах наружной канализации обеспечивает защиту зданий, прилегающей территории и дорог от размывания и разрушения.
2.1 Системы поверхностного водоотвода
К технологиям, обеспечивающим защиту зданий и дорог, относятся дренажные системы и поверхностный водоотвод. Современный дренаж представляет собой систему из гофрированных труб и других конструкций, препятствующих скапливанию воды на территории около зданий. Собирающаяся вокруг зданий вода отводится по трубам в канализационные колодцы и стоки. В некоторых случаях в качестве дренажа используют каналы с перфорированными стенками, однако сильное изменение прилегающего ландшафта мешает повсеместному внедрению этого весьма эффективного типа дренажа.
Для сбора и отвода воды с дорог, тротуаров, крыш зданий, террас применяют поверхностные водоотводы — ливневки. Система из труб (пластиковых или металлических), а также каналов вдоль тротуаров и дорог обеспечивает отток воды далее по каналам наружной канализации.
При организации системы наружной канализации технологии водоотвода комбинируют для достижения лучшего результата. Однако проектирование и создание полноценной системы водостока в каждом случае индивидуально и зависит от таких параметров как тип грунта, особенности эксплуатируемого объекта, организация водостока с кровли и так далее. Самыми распространенными видами поверхностного водоотвода считаются точечный и линейный водоотвод.
Системы поверхностного водоотвода состоят из следующих элементов:
ЖЕЛОБ – изготавливается из бетона, полимербетона или пластика. В ливневке служит для сбора воды с поверхности и дальнейшего ее отвода;
ПЕСКОУЛОВИТЕЛЬ – изготавливают из тех же материалов что и желоба. Его устанавливают в конце системы желобов для ее соединения с канализацией. Пескоуловитель предназначен для сбора песка и грязи, смываемых с поверхности дороги, что предотвращает засор труб;
ДЕКОРАТИВНЫЕ РЕШЕТКИ – в зависимости от дизайнерского решения и от характера нагрузок их изготавливают из стали (оцинкованной или нержавеющей), чугуна, меди;
ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ – усиливающие насадки на желоб, крепеж решетки, заглушки.
Системы внутреннего водоотвода применяются на пищевых, фармацевтических и подобных предприятиях. Так как здесь мы сталкиваемся с проблемой отвода не только воды, но и достаточно агрессивных сред, то эти системы изготавливают из высококачественной стали AISI 304, кислотостойкой стали AISI 316.
Изделия, применяемые в системах внутреннего водоотвода гигиеничны, обладают стойкостью к окислению при больших температурах, легко подвергаются санитарной обработке и, главное, они долговечны!
Системы внутреннего водоотвода состоят из следующих элементов:
ЛОТКИ – предназначены для сбора и отвода сточных вод к трапу. Чтобы обеспечить необходимый уклон лотки изготавливают с переменным сечением по длине
РЕШЕТКИ – лотки закрывают решетками для безопасной работы персонала, а также для исключения попадания посторонних предметов в их полость. Их изготавливают, преимущественно, из нержавеющей стали и с размерами соответствующими типоразмеру секции лотка.
ТРАПЫ – бывают разных размеров, которые зависят от технических условий, объемов потока, класса нагрузки. По желанию заказчика трапы можно укомплектовывать приспособлениями для улавливания механических примесей.
Все вышеперечисленные элементы могут использоваться как при строительстве новых промышленных объектов, так и при реконструкции уже существующих. Они гармонично сочетаются с внутренним устройством помещений и подходят к любому типу полов.
2.2 Виды поверхностного водоотвода
Видами поверхностного водоотвода считаются точечный и линейный водоотвод.
В точечном водоотводе вода поступает в наружную канализацию по трубопроводу, выполненному под уклоном к основанию здания. Вода, стекающая по системе водостока с крыши, попадает в элемент водосбора (металлический куб с решеткой на поверхности и выпуском для трубопровода), откуда она далее поступает в наружную канализацию по расположенному под уклоном трубопроводу. Элементы водоотвода достаточно дешевы, что делает легкой их замену в случае окончания срока эксплуатации. Однако строительно-инженерные работы по выполнению уклона довольно дороги и сложны в техническом исполнении. Как показывает практика, со временем угол уклона уменьшается, что приводит к застаиванию воды и, в конечном счете, образованию луж на территории зданий.
Самый простой и удобный способ организации водостока — линейный водоотвод. Суть линейного водоотвода заключается в организации плоских уклонов поверхности тротуаров, дорог, по которым вода постепенно стекает в линию водоотвода и далее в центральную систему наружной канализации. Затраты на проведение земляных работ в этом случае минимальны. Стоимость прокладки модульных каналов не превышает цену прокладки трубопровода для точечного водоотвода. А учитывая долговечность этого проверенного временем способа, его экономическая выгодность налицо.
2.3 Пример установки систем поверхностного водоотвода

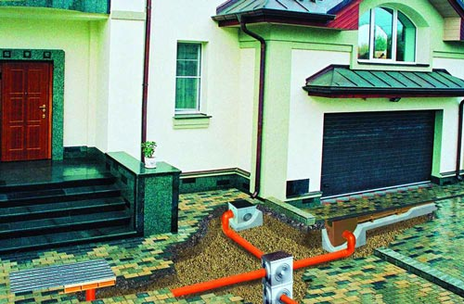

На рисунке показано устройство поверхностного водоотвода в сочетании с точечным дренажом (дождеприемник) и дальнейшим отводом воды в канализационную систему.
Пример установки водоотвода в тротуарах
Пример установки водоотвода в тротуарах или дорогах с асфальтовой поверхностью
