G₃ = 500 (27 дБ);

G₀ = 1 (0 дБ);

λ₃ = 29,126.10^-5 км (-35,36 дБ);

λ₀ = 27,5210^-5 км (-35,6 дБ/км);

L_ф.3 =2,82 (4,5 дБ);

L_ф.о = 2 (3 дБ);

Р_пр.min.0 = 10^-10 Вт (-100 дБ/Вт);

Р_пр.min.3 = 1,26.10^-11 Вт (-109 дБ/Вт).

Значения потерь, связанных с затуханием L_зат(R) и рассеянием L_рас (R) радиоволн в атмосфере в функции расстояния между РЛС и ВС, п
редставлены на рис. 3.

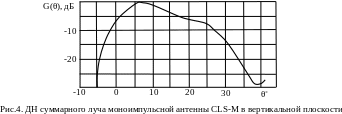

Потери мощности из-за уменьшения дифференциального коэффициента усиления запросной антенны при отклонении угла места Δθ от его значения, при котором коэффициент усиления имеет максимум, можно определить по ДН суммарного луча антенны в вертикальной плоскости, показанной на рис.4.

Представленная на рисунке ДН принадлежит антенне CSL-M моноимпульсного вторичного радиолокатора IRS-20MP/L фирмы Indra. Диаграмма является типичной для большинства антенн современных моноимпульсных вторичных РЛС.

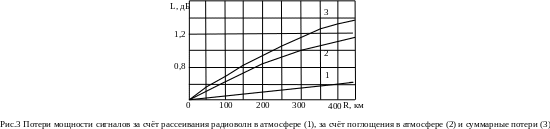

Представленные на рис.2. графики относятся к случаям, когда угол места θ соответствует максимальному коэффициенту усиления суммарного лепестка ДН запросной антенны (кривые 1 и 3), а отклонение угла места Δθ от этого значения составляет –7⁰.

Аналогичным образом, используя данные, представленные на рис.4, можно построить семейство таких же кривых превышения М для любых значений Δθ.

Далее, задаваясь определёнными пороговыми значениями превышения (на рис. 2. это – 8 и 10 дБ), по точкам пересечения кривых превышения, построенных для различных углов Δθ, с линиями порогов можно построить зоны обнаружения вторичной РЛС по запросу и ответу.

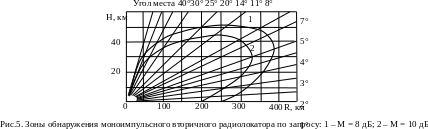

В качестве реального примера на рис. 5 показаны две такие зоны обнаружения по запросу, построенные для случаев, когда превышение принимаемых ответчиком сигналов над мощностью, соответствующей чувствительности приемника ответчика, составляет 8 дБ (кривая 1) и 10 дБ (кривая 2).

При этом предполагалось, что максимум вертикальной ДНА направлен под углом +7⁰ относительно линии горизонта, а все остальные параметры вторичной РЛС соответствуют данным, использованным при построении графиков, представленных на рис.2.

Аналогичным образом могут быть построены и зоны обнаружения вторичной системы по ответу.

Выбор порогов для кривых превышения зависит от требований, предъявляемых к вероятности правильного обнаружения цели и вероятности правильного декодирования принимаемой дополнительной информации. Очевидно, чем выше эти пороги, тем больше будут указанные вероятности, но тем меньше будут соответствующие зоны обнаружения.
