Они возникают в результате выхода из сцинтиллятора одного или обоих квантов аннигиляционного излучения.
Разрешающая способность, которая получается с кристаллами NaJ и при хороших ФЭУ, составляет около 7% для линии с энергией 661 кэв, испускаемой при распаде 137Ba.
Разрешающая способность меняется с изменением энергии W примерно по закону
.
Калибровать сцинтилляционные спектрометры принято при помощи источников, энергия излучения которых хорошо известна.
В табл.111,7 приведены некоторые излучатели рентгеновских и Гамма-лучей, пригодные для этой цели.
| Радио-активное вещество | Энергия г-квантов в Мэв, в скобках - относительная частота появления квантов | Период полураспада |
| Tu'™ | 0,08 | 127 дней |
| Cd109 | 0,098 | 1,3 года |
| Cs'87 | 0,661 | 30 лет |
| Na22 | 1,280; 0,511 | 2,6 года |
| Co"0 | 1,33; 1,17 | 5,2 года |
в) Крепление и монтаж твердых сцинтилляторов. Для повышения световой отдачи и разрешающей способности сцинтиллятора, кроме его прозрачности для люминесцентного излучения, имеет большое значение еще возможно более совершенная оптическая система, срабатывающая независимо от места возникновения вспышки света. Для этого сцинтиллятор окружается тонким слоем диффузно отражающего вещества; свободной остается лишь поверхность, прилегающая к окну ФЭУ. Если поглощение, вызванное этим слоем, влияет на исследуемое излучение, как это имеет место для а- или в-частичек, то приходится удовлетворяться рефлектором из тонкой алюминиевой фольги.
Гигроскопические сцинтилляторы, такие, как NaJ, должны быть герметически защищены. В этом случае окно не рекомендуется делать из плексигласа, так как влага, проникшая после достаточно длительного употребления, может вызвать потускнение кристалла. В качестве оптического контакта между сцинтиллятором и окном ФЭУ применяется силиконовое масло DC 200, которое прозрачно до длины волны 3000 А. Канадский бальзам около 3400 А обладает широкой полосой поглощения, поэтому его можно применять только в тех сцинтилляторах, в которых флуоресцентное излучение достаточно длинноволновое.

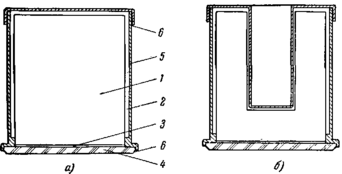

Крепление кристалла: а) сплошной кристалл, б) кристалл с просверленным отверстием; 1 - сцинтиллятор), 2-рефлектор, 3 - оптический контакт, 4 - стеклянное окно, S - алюминиевый кожух, 6 - замазка.
Если сцинтиллятор нельзя наложить непосредственно на окно ФЭУ, например, когда оно имеет неплоскую поверхность или когда ФЭУ необходимо отодвинуть от сцинтиллятора, то можно применять светопроводы от сцинтиллятора к ФЭУ в виде цилиндров или конусов из люсита или плексигласа.
Монокристаллические сцинтилляторы из NaJ1 CsJ1 LiJ, антрацена и стильбена г) имеются в продаже в готовом виде, т.е. закрепленными в оправу. Не рекомендуется самостоятельно закреплять в оправу сильно гигроскопичные кристаллы, если нет специальных приспособлений для этого. Сцинтилляторы из пластмассовых материалов можно изготовлять из имеющегося в продаже сырья. Они обрабатываются так же, как плексиглас, н полируются затем мелким порошком окиси алюминия.
е) Жидкие сцинтилляторы. В тех случаях, когда существенную роль играет высокая временная разрешающая способность, или необходимы сцинтилляторы большого объема, применяют жидкие сцинтилляторы, у которых, однако, световая отдача приблизительно в два раза меньше, чем у антрацена. В некоторых случаях вещество, излучение которого исследуется, можно добавлять в жидкий сцинтиллятор. Этот метод особенно рекомендуется применять в тех случаях, когда корпускулярное или мягкое волновое излучение сильно поглощается в оправе сцинтиллятора. Вещество, введенное в сцинтиллятор, должно растворяться в нем; оно также не должно мешать флуоресцентному излучению. Укажем два рецепта проверенных жидкостей для сцинтилляторов.
1) Раствор 5 г/л п-терфенила.
Если исследуемое вещество не растворяется в сцинтилля-ционной жидкости, то можно применять желеобразные сцинтилляторы, исключающие седиментацию. Типичные свойства применяемых сцинтилляторов даны в табл.111,8.
В) Фотоэлектронный умножитель.
Имеется большой выбор умножителей разных типов, различающихся чувствительностью фотокатода, числом динодов и усилением по току, а также величиной прозрачной поверхности катода. В общем случае большая поверхность катода является нецелесообразной, так как при этом увеличивается и темновой ток, имеющий порядок величины 10~7 а]). Максимум спектральной чувствительности большинства ФЭУ, предназначенных для сцинтилляционных целей, лежит около 4400 А; имеются, однако, также ФЭУ с кварцевыми окнами, обладающие чувствительностью и в ультрафиолетовой области. Окна большинства ФЭУ плоские, так что сцинтиллятор можно устанавливать непосредственно на них. Для получения хорошей энергетической разрешающей способности целесообразно применять ФЭУ с высокой чувствительностью катода, как это было разъяснено на стр. 371.
Рабочие напряжения большинства ФЭУ лежат между 500 и 1500 е. Обычно не рекомендуется работать при максимальном напряжении, указанном в паспорте, так как в этом случае пространственные заряды могут нарушить линейность усиления. Распределение напряжения между отдельными ступенями ФЭУ также может несколько влиять на его линейность и разрешающую способность. Если нет специальных указаний, то наиболее выгодное распределение подбирают экспериментально. Важную роль играет также возможно полное улавливание фотоэлектронов. По этой причине напряжение между катодом и первым динодом должно быть выше, чем между остальными динодами. Некоторые типы ФЭУ снабжены фокусирующими электродами, расположенными между катодом и первым динодом.
Усиление ФЭУ сильно изменяется под влиянием рассеянных магнитных полей. В некоторых случаях усиление ФЭУ оказалось зависящим от его ориентировки относительно магнитного поля Земли. Поэтому ФЭУ целесообразно экранировать от воздействия магнитных полей; в этом отношении хорошо действует мю-металл.
Если необходимо получить высокую временную разрешающую способность, то применяют такие типы ФЭУ, в которых путь электронов сделан возможно короче, а разброс времени их пролета возможно меньше. Для таких требований ФЭУ с динодами в виде жалюзи малопригодны.
При монтаже ФЭУ надо обеспечить полное экранирование его от света, в том числе и от свечения катодов электронных ламп.
г) Вспомогательные электронные устройства.
а) Высоковольтное питание ФЭУ. Так как коэффициент умножения ФЭУ сильно зависит от величины приложенного напряжения, то необходимо обеспечить хорошую стабилизацию последнего, особенно при амплитудном анализе импульсов. При помощи электронных стабилизаторов высокое напряжение можно поддерживать постоянным в течение нескольких часов с точностью до 0,01 о/о.
Напряжение на отдельные диноды подается с делителя напряжения. При этом ток через делитель должен быть большим по сравнению со средним током через ФЭУ. Между последними динодами надо дополнительно включать конденсаторы, чтобы при прохождении импульса напряжение не падало.
Если катод ФЭУ находится под высоким напряжением, то наряду с другими эффектами могут возникать разряды между катодом и заземленным цилиндрическим экраном, который тесно примыкает к стенкам стеклянной трубки; это вызывает появление ложных импульсов и может привести к разрушению катода. Поэтому потенциал защитного цилиндра целесообразно устанавливать на уровне потенциала катода. Это соображение надо иметь в виду при выборе точки заземления источника высокого напряжения.
б) Линейный усилитель. Непосредственно вблизи ФЭУ - часто в одпом блоке с ним - располагается каскад катодного повторителя, к которому может быть присоединен длинный коаксиальный кабель. Если длина L этого кабеля в метрах меньше чем 3-10' ТА, где Ta - время нарастания импульса в секундах '), то кабель можно рассматривать как емкостную нагрузку катодного повторителя. Поэтому желательно применять кабели с малой емкостью. Если кабель длиннее указанного характерного размера, то для предотвращения нежелательных отражений на его конце надо включить сопротивление, равное волновому.
За катодным повторителем, являющимся в основном импедансным преобразователем, обычно следует пропорциональный усилитель, линейно увеличивающий амплитуду импульса. При применении ФЭУ с большим коэффициентом умножения от дополнительного усиления можно отказаться. Это может оказаться существенным при получении коротких времен нарастания импульсов для схем совпадений. Времена нарастания в обычных линейных усилителях имеют порядок 0,2 мксек; усилители с линией задержки значительно менее инерционны, однако их коэффициент усиления значительно ниже, а характеристики часто менее близки к линейным. Линейные усилители для достижения хорошей стабильности и линейности обычно содержат отрицательную обратную связь.
Для подавления низкочастотных помех линейные усилители в большинстве случаев содержат элемент связи с малой постоянной времени, дифференцирующий входной импульс; кроме того, этим достигается разделение импульсов, следующих очень тесно друг за другом, в том случае, когда возможны ошибки в определении амплитуды за счет набегания импульсов друг на друга. Формирование импульсов может осуществляться RC-звеном или линией задержки, закороченной на одном конце. Малая постоянная времени должна, однако, превышать время нарастания импульса так, чтобы достигалась максимальная его амплитуда. Постоянные времени всех других элементов должны быть много больше малой постоянной времени. Это необходимо для предотвращения выбросов импульса, вносящих ошибки в измерение его амплитуды.
При формировании импульсов при помощи линии задержки их вершины получаются плоскими, что удобно для определения амплитуды импульсов; для этой цели достаточна длительность импульса около 1 мксек; такая величина обычно и используется.
Во многих практических случаях необходимо исследовать малые импульсы при наличии больших. При этом усилитель не должен блокироваться большими импульсами, искажающими его режим. Специальные электронные схемы позволяют предотвратить такую блокировку. В продаже имеется много различных конструкций линейных усилителей. Самостоятельное их изготовление требует определенного опыта и вспомогательного оборудования.
в) Амплитудные анализаторы импульсов. Для нахождения функции n распределения амплитуд импульсов V в импульсном спектре в простейшем случае может применяться пороговый дискриминатор,. Это - двухламповая схема с двумя устойчивыми состояниями, с помощью которой можно получить стандартные импульсы во всех случаях, когда входные импульсы превосходят по амплитуде заданное
пороговое значение V0. Измеренная частота импульсов Ai равна
Изменяя V0 на небольшие значения на протяжении всего спектра, можно получить так называемый интегральный спектр. Интересную в большинстве случаев функцию распределения n вычисляют по интегральному спектру, производя дифференцирование, что, однако, является весьма неточным методом. Более удовлетворительные результаты можно получить при непосредственном измерении дифференциального спектра. Для этого используют два пороговых дискриминатора, разность пороговых значений которых равна dV; они регистрируют только импульсы, амплитуды которых лежат в интервале от V0 до K0-f-rfF. Метод легко может быть автоматизирован. В ' этом случае пороговое напряжение V0 непрерывно меняется, и показания прибора, измеряющего среднее значение амплитуды импульсов, записываются самописцем').
В методе анализа амплитуд импульсов, описанном выше, отбрасываются все импульсы, за исключением тех, амплитуды которых лежат между V0 и V0 - \-dV. При небольшой частоте повторения импульсов и при заданных статистических ошибках это сильно увеличивает время, необходимое для измерений. Рационализация метода заключается в применении большого числа так называемых одноканальных анализаторов, пороговые напряжения которых подобраны таким образом, что перекрывается вся область спектра, интересующая исследователя. Описание таких многоканальных анализаторов можно найти у Хигинботэма.
