Текст из файла (страница 2)

Вариконд [англ. varicond, от vari(able) – переменный и cond(enser) – конденсатор], сегнетокерамический конденсатор с резко выраженной нелинейной зависимостью емкости от напряженности электрического поля (вариконд с электрическим управлением емкостью) или от температуры (температурночувствительный вариконд, или термоконденсаторы). Для изготовления варикондов используют несколько видов сегнетокерамики на основе твердых растворов титаната бария, характеризующихся сильным размытием области фазового перехода в рабочем интервале температур; коэф. нелинейности, оцениваемый отношением максимальной диэлектрической проницаемости к минимальной при наложении управляющего поля смещения, достигает 15 в варикондах, предназначенных для работы на НЧ и 1,1 – 2 на СВЧ. По конструкции различают дисковые, пластиночные и пленочные (СВЧ) вариконды. Характеризуются высокой механической прочностью, долговечностью, устойчивы к вибрациям и действия влаги. Осн. недостаток – временная и температурная нестабильность параметров. Применяются в устройствах автоматики и СВЧ техники, электронных часах с термокомпенсацией, медицинских приборах и др.

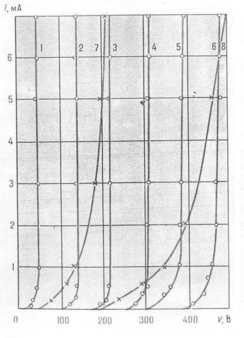

Варистор. Вольтамперные характеристики варисторов:

1-6 – на основе ZnO, 7,8 – на основе SiC

ЛИТЕРАТУРА

1. Петров К.С. Радиоматериалы, радиокомпоненты и электроника: Учебное пособие для вузов. – СПб: Питер, 2003. – 512 с.

2. Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника: Учебник для вузов / Ю.Ф.Опадчий, О.П.Глудкин, А.И.Гуров; Под.ред. О.П.Глудкина. М.: Горячая Линия – Телеком, 2002. – 768 с.

3. Акимов Н.Н. и др. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник / Н.Н.Акимов, Е.П.Ващуков, В.А.Прохоренко, Ю.П.Ходоренок. Мн.: Беларусь, 2005. – 591 с.
