1.1 Анализ существующей организации работ в ремонтном подразделении

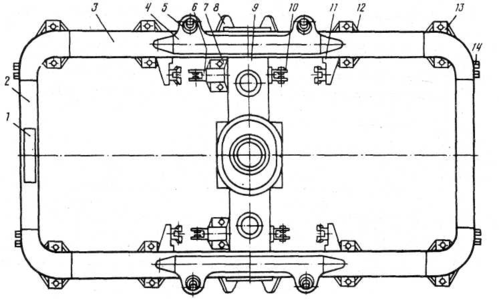

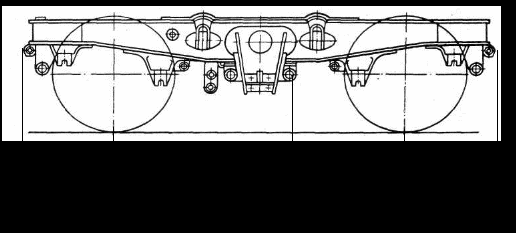

1, 4 - накладки; 2 – концевые брусья; 3 – боковины; 5,6,7,8,10,11 – кронштейны; 9 – шкворневая балка; 12,13 – буксовые кронштейны

Рисунок 1.1 – Рама тележки электровоза ВЛ80^с

Рама тележки предназначена для размещения колесно-моторных блоков с рессорным подвешиванием, тормозного исполнительного оборудования, опорных устройств надтележечного строения и механизма передачи силы тяги на кузов тепловоза. При эксплуатации рама тележки подвергается статическим нагрузкам от массы кузова с оборудованием, силы тяги (торможения), реакции от тягового электродвигателя (ТЭД), большим динамическим вертикальным и горизонтальным нагрузкам.

Рама тележки представляет собой цельносварную конструкцию прямоугольной в плане формы, сваренную из двух боковин 3, связанных одна с другой шкворневым 9 и двумя концевыми брусьями 2. Боковины и концевые брусья коробчатого сечения сварены из четырех листов прокатной стали. К нижнему листу боковины приварены литые малые 25 и большие 12 буксовые кронштейны.

На верхний лист, боковины рамы приварены накладки 4, усиливающие боковину. К накладке и наружной стороне боковины приварены кронштейны 5 люлечного подвешивания. С внутренней стороны боковины имеются кронштейны 11 для подвесок тормозной системы, а с наружной - кронштейны 8 для гидравлических гасителей. На концевых брусьях предусмотрены кронштейны 14 для подвески тормозной системы и накладка 1 под ролик противоразгрузочного устройства.

Шкворневой брус 9 коробчатого сечения с усиливающими ребрами состоит из литых собственно шкворневого бруса и бруса шаровой связи, приваренного к шкворневому брусу в нижней части.

В средней части шкворневого бруса имеется овальное с коническим переходом по высоте отверстие, через которое проходит шкворень. С двух сторон к шкворневому брусу приварены кронштейны 6 и10 для подвески рычагов ручного тормоза. На нижней стороне шкворневого бруса имеются площадки для приварки кронштейнов 7 крепления тормозных цилиндров. На брусе шаровой связи находятся проушины для подвешивания тяговых двигателей. Внутренняя полость бруса служит для размещения в ней деталей шаровой связи [8].

1.1.1 Объёмы работ, выполняемых на ТР-3

Тележка выкатывается из-под тепловоза и ставится на ремонт для разборки, очистки, дефектовки и устранения дефектов.

1.1.2 Технология съемки, разборки и очистки узла

При деповском ремонте СЕ (сборочные единицы) осматривают без разборки или с разборкой. Для удобства проведения всех операций локомотив условно разбивается на СЕ, группы, соединения и детали. Деталям и СЕ присваивают свои индексы и номера, соответствующие чертежу.

Все операции при разборке делятся на основные и вспомогательные. Основные - операции которые изменяют состояние СЕ. Вспомогательные - операции по перемещению, установке и креплению СЕ на стендах, кантователях и на других приспособлениях.

При разборке необходимо соблюдать следующие правила:

- Перед разборкой определяют положение деталей в СЕ, путем измерения предельных размеров и зазоров. Это в свою очередь позволяет определить необходимость их последующей замены или восстановления;

- Проверяют на деталях наличие клейм и меток;

- Сохраняют по месту все регулировочные и уплотнительные прокладки и контрольные штифты;

- После снятия СЕ открывшиеся полости закрывают крышками или пробками, чтобы исключить попадание в них посторонних предметов;

- После разборки все крепежные детали (болты, гайки), особенно базисных, устанавливают от руки вновь на свои места;

- При разборке следует максимально механизировать труд за счет применения съемников, стендов, гайковертов и т.п.

1.1.3 Демонтаж рамы тележки

Рабочее место разборки и сборки тележек. Предназначено для проведения разборки (сборки) тележек электровозов ВЛ80, ВЛ60 при проведении текущего ремонта ТР3 в условиях депо.

Тележки из-под электровоза выкатывают в депо на стойлах, оборудованных электрифицированными консольными домкратами для подъёмки электровозов. Для выкатки тележек консоли домкратов подводят под кронштейны рамы электровоза, разъединяют концы кабелей ТЭД, рукава и трубы песочниц, брезентовые рукава подвода воздуха для охлаждения ТЭД, трубопроводы тормозной системы, привод скоростемера, брезентовые чехлы опор рамы.

Затем раму электровоза поднимают домкратами, кабели одного ТЭД присоединяют к стационарной машине постоянного тока и тележку выкатывают из-под электровоза.

Выкаченную тележку устанавливают на разборочной площадке. Раму электровоза опускают шкворнями (пятами) на подставки или технологические тележки, чтобы частично разгрузить консоли электрифицированных домкратов

1.1.4 Разборка рамы тележки

1.1.4.1 Снять детали тормозной рычажной передачи:

- отвернуть гайки и ослабить регулировочные винты в проушинах тяг;

- cнять с тормозных тяг скобы предохранительных тросиков;

- извлечь валики из шарнирных соединений поперечен продольными тягами с одной стороны;

- снять предохранительную планку и кронштейн пескопроводных труб с другой стороны;

- извлечь валик из шарнирных соединений поперечин продольными тягами с одной стороны;

- вынуть поперечины из подвесок предварительно повернув их в вырезах подвесок;

- отвернуть регулировочные болты;

- вынуть клинья из тормозных башмаков и снять тормозные колодки.

1.1.4.2 Cнять тяговые электродвигатели в подвесок, для чего по каждому электродвигателю необходимо выполнить следующие операции:

- поддомкратить тяговый электродвигатель и сжать верхнюю резиновую шайбу подвески;

- расшплинтовать и отвернуть гайку подвески, после чего снять металлический диск и нижнюю резиновую шайбу;

- отвернуть и снять предохранительный упор с носика остова тягового электродвигателя.

1.1.4.3 Разъединить фланец кожухов тяговых редукторов и слить в бачок масло

1.1.4.4 Oсвободить рессорное подвешивание

- расшплинтовать гайки и свинтить их с рессорных стоек (подвесок).

1.1.4.5 Cнять крепеж буксовых поводков от рамы тележки:

- для этого зачалить раму тележки за проушины шкворневой балки и приподнять ее мостовым краном над колесными парами, так чтобы клиновидные хвостики валиков поводков вышли из пазов рамы. Для высвобождения поводка рекомендуется вставить клин между валиком и пазом в раме и сдвинуть немного ниже поводка.

1.1.5 Очистка рамы тележки

От гряземаслянных отложений раму тележки с деталями рычажной передачи и другими ранее снятыми с неё деталями очищают в моечной машине тип А2691. Рабочее место тип А2691 предназначено для мойки крупногабаритных изделий (рам тележек электровозов ВЛ10, ВЛ11, ВЛ80, кожухов, зубчатых передач, тормозных тяг ,рессор).

В состав рабочего места входят:

- камера моечная;

- камера агрегатная;

- шкаф управления;

- тележка транспортная;

- привод;

- натяжник;

- бак с установленным на нем насосом;

- моечная машина высокого давления;

- фундамент.

Камера моечная представляет собой конструкцию каркасного типа. Обшивка моечной камеры комбинированная, состоящая из панелей оцинкованной стали с полимерным покрытием и панелей прозрачного пластика. Прозрачный пластик устанавливается в верхней части камеры. Моечная камера оборудована вентиляцией, освещением и по торцам секционными воротами.

Внутри камеры вдоль боковых стен проложены трубы с отводами для подсоединения обмывочного пистолета. Каждый отвод состоит из шарового крана высокого давления и быстроразъемного соединения. Камера крепится к полу анкерными болтами.

Камера агрегатная представляет собой конструкцию каркасного типа. Обшивка камеры состоит из панелей оцинкованной стали. Камера имеет дверь с торцевой стороны. Внутри камеры установлена трехфазная розетка для подвода электропитания к мониторной моечной машины, а также подведена труба для подачи водопроводной воды с установленным на ней шаровым краном и фильтром.

Тележка транспортная представляет собой сварную раму из швеллеров, на которой крепятся четыре стойки для установки обмываемого изделия, а также кронштейны для закрепления каната.

Приводная станция представляет собой двухбарабанную лебедку. Натяжник выполнен в виде передвижного блока, который может перемещаться с помощью винта.

Бак для сбора отработанного раствора сваривается из листовой стали и имеет ступенчатую форму. В задней стенке бака имеется отверстие для слива отработанного раствора из моечной камеры. На выступающей части бака предусмотрено место для установки погружного электронасоса (ГНОМ 10-10Т) для откачки раствора из бака в очистные сооружения. На передней стенке бака установлены датчики уровня жидкости для автоматизации процесса управления включением насоса. Бак закрывается крышкой и имеет скобы для транспортировки.

Моечная машина высокого давления представляет собой насосный агрегат, оборудованный специальными системами нагрева воды, подачи моющих средств, автоматики и защиты. Характерной особенностью агрегатов является высокое давление струи воды, что позволяет за счет механического воздействия струи удалить практически все имеющиеся эксплуатационные загрязнения.

Самовсасывающая система позволяет подключить агрегаты к любым источникам воды. Моечные агрегаты оснащены встроенной системой инжектирования специальных химических растворов.

В качестве наносимого моющего средства используются растворы щелочных препаратов ФМС-Щ, ТИСС (ТОО «Хемолюкс» г. Москва), Темп 100 и Темп 200 (ООО «Экохиммаш г. Буй Костромской обл.), РИК-1, ВУК (ООО «Рикотех», г. Пермь), МДС-ЖТ (г. Тула).

Работа на рабочем месте для мойки крупногабаритных изделий осуществляется следующим образом:

- подготовить к работе мониторную моечную машину, расположенную в агрегатной камере;

- включить вентиляцию в агрегатной камере;

- включить освещение в моечной камере;

- открыть секционные ворота с обеих сторон моечной камеры;

- выкатить транспортную тележку в нужном направлении;

- установить обмываемое изделие на транспортную тележку при помощи грузоподъемного механизма.

Раму тележки установить на предназначенные для этого опоры. Другие обмываемые изделия уложить в специальные контейнеры, которые должны быть изготовлены потребителем.

- включить привод перемещения тележки и закатить ее вместе с обмываемым изделием в моечную камеру;

- включить вытяжную вентиляцию в моечной камере;

- зайти в моечную камеру и закрыть секционные ворота;

- взять распылительный пистолет и произвести обмывку изделия.

Время обмывки различных изделий определяется в процессе эксплуатации в зависимости от степени загрязнения и эффективности применения технического моющего средства.

По окончании обмывки открыть секционные ворота, выключить вентиляцию, выкатить обмываемые изделия на тележке из моечной камеры и при помощи грузоподъемного устройства отправить его на ремонт.

Ремонтная позиция №1

Расположена в западной части сквозного пути № 13 пятого корпуса. Позиция оборудована с двух сторон эстакадами для подъема в кузов и на крышу электровоза, восемью домкратами УДС-160МА, обслуживается двумя мостовыми кранами грузоподъёмностью 10т и одним грузоподъёмностью 30т. Имеется источник переменного тока U- 380В.

На ремонтной позиции выполняют следующие операции:

- прогревают тяговые двигатели электровоза (в холодное время года, путем обдува ТЭД вентиляторами электровоза от постороннего источника переменного тока U - 380В);

- разъединяют секции;

- расставляют секции для подъема кузова;

- производят выкатку тележек от постороннего источника постоянного тока U-75В, снимают электрооборудование;

- производят демонтаж подкузовного и автосцепного оборудования;

- осматривают и ремонтируют несъемное оборудование, шинный монтаж, кондуиты;

- начинают установку переходного оборудования;

- производят подкатку отремонтированных тележек в сборе с КМБ с последующим опусканием кузова электровоза.
