Установка пожарной сигнализации фирмы «Тесла-Либерец» состоит из центрального пульта, к которому подсоединены датчики двух типов: дымового ионизационного и теплового комбинированного (дифференциально-максимального).

Основной узел УПС - центральный пульт (рис. 2.1) - служит для подачи оптического и акустического сигналов о возникновении пожара в вагоне с указанием помещения, где это произошло, для проведения самодиагностики УПС, подачи в провода между центральным пультом и датчиками напряжения 24 В, постоянного контроля за состоянием датчиков и подачи сигнала об их неисправности, подачи сигнала о готовности УПС к работе, исключения ложных сигналов о возникновении пожара.

Дымовой ионизационный датчик срабатывает при появлении в окружающем его воздухе газов, предшествующих возникновению пожара.

Тепловой комбинированный датчик срабатывает при повышении температуры воздуха помещения, в котором он установлен,

до 60 °С или при скорости повышения температуры воздуха выше 10 °С/мин.

Центральный пульт выполнен в виде отдельного вставного блока; в купейных вагонах его монтируют в служебном купе под шкафчиками для хранения чистого белья.

В купейном вагоне установлено 14 датчиков: 13 дымовых ионизационных - по одному в каждом купе и в электрораспределительном шкафу и один тепловой комбинированный в котельном отделении. Датчики соединены с центральным пультом специальными проводами по двухпроводной схеме.

Центральный пульт универсален. Его можно устанавливать в купейных вагонах с принудительной вентиляцией и купейных вагонах с кондиционированием воздуха.

При подаче электрического питания на пожарный приемно-контрольный прибор (см. рис. 2.1) на лицевой панели загорается зеленым цветом светодиод 5, сигнализируя тем самым о готовности УПС к действию. Крышка при этом должна быть закрыта. В дальнейшем при срабатывании в вагоне какого-либо пожарного извещателя в результате возникновения пожара на лицевой панели ППКП загораются красным цветом светодиоды 2 с надписью «Пожар». Одновременно с этим на левой верхней части панели, где изображена символическая схема планировки вагона, вспыхивает дополнительный светодиод 1 (Место пожара) с указанием конкретного купе, где появился очаг загорания. Появившийся световой сигнал дублируется тревожной сиреной прерывистого звучания. После этого обслуживающему персоналу необходимо принять соответствующие меры по ликвидации возгорания, а в случае ложного срабатывания необходимо отключить акустическую сигнализацию кнопкой 4 и вызвать поездного электромеханика.

При появлении в электрическом оборудовании УПС неисправности загорается немигающим желтым цветом светодиод 3 и включается звуковая сирена уже постоянного звучания.

При сигнализации неисправности кроме постоянно светящегося желтого светодиода 3 (Неисправность) загорается соответствующий светодиод 6 или 7, характеризующий вид неисправности: короткое замыкание (КЗ) между отдельными проводами шлейфов или обрыв проводов плюсовых или минусовых цепей блоков ППКП с корпусом. Акустический сигнал звучит постоянно и может быть отключен кнопкой 4, а светодиод 6 или 7 продолжает светиться до устранения неисправности, после чего акустический сигнал выключается.

Светодиод 2 и акустический сигнал Пожар, издаваемый сиреной, имеют преимущество перед сигналами неисправности, т.е. если возникает пожар при неисправных одном или нескольких шлейфах, то несмотря на начальное наличие на панели сигнала Неисправность (светодиод 3) оптический и акустический сигналы о пожаре по другим исправным шлейфам срабатывают обычным порядком.

Проверка исправности УПС производится следующим образом. При нажатии кнопки 10 (Тест) (предварительно открыв крышку 8) на выходах всех шлейфов появляется импульс, вызывающий сигнал Пожар общий (светится светодиод 2) и сигнал Место пожара (светодиод 1) продолжительностью около 20 с, после чего сигналы самостоятельно отключаются. В случае отключения кнопки .70 еще в интервале Пожар акустическая и оптическая сигнализации сразу самостоятельно отключаются. Положение кнопки 10 контролируется светодиодом 11, который светится при нажатой кнопке. Включая поочередно кнопки 9, имитируют неисправности линий пожарных извещателей. При имитации короткого замыкания или обрыва линий извещателей шлейфов должны светиться светодиоды 3 и 7, а при коротком замыкании цепей блоков ППКП - светодиоды 3 и 6. Во время нажатия одной из кнопок 9 ППКЛ должен выдавать непрерывный звуковой сигнал. Возвращаем кнопку 10в исходное положение. Крышку закрываем. Если кнопка 10 не возвращена в исходное состояние, то происходит автоматическое замыкание цепи, при закрытой крышке 8 будет поступать непрерывный звуковой сигнал и светиться светодиод 3 (Неисправность).

В связи с прекращением поставки из Германии и Чехии УПС «Тесла-Либерец» на отечественных пассажирских вагонах устанавливаются отечественные установки пожарной сигнализации: УПС-Т (транспортная) и УПС-ТМ (транспортная модернизированная), а также УГП для аэрозольного тушения пожара в зоне распределительного шкафа и внутри него. Эти установки работают в комплексе, хотя и являются самостоятельными системами:

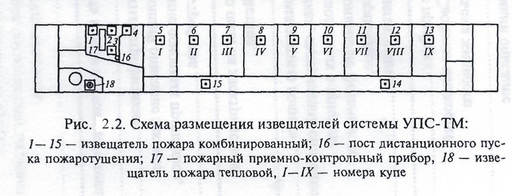

УПС-Т и УПС-ТМ взаимозаменяемы. Работа УПС-ТМ заключается в определении пожарными извещателями, расположенными в помещениях вагона (рис. 2.2), наличия и концентрации в окружающей среде продуктов горения, задымленности, скорости повышения температуры, максимальной температуры. Когда концентрация продуктов горения превышает пороговые уровни, электрические сигналы передаются на ППКП, установленный в служебном отделении, и при необходимости включается автоматизированная система пожаротушения пульта управления (АСПТ ПУ) электрооборудованием вагона.

Комбинированные пожарные извещатели, закрепленные на кронштейнах, установлены за потолком во всех купе, купе проводников, служебном отделении, в большом коридоре и над пультом управления, за выгородкой (см. рис. 2.2). В зону датчиков дым и тепло из помещений попадают через жалюзи потолка или декоративную решетку. Извещатели, установленные в зоне пульта, реагируют на дым от возникшего в пульте управления пожара.

Тепловой пожарный извещатель установлен в котельном отделении; реагирует на скорость повышения температуры 8... 10 °С/мин и должен срабатывать при пороговой температуре 70 ± 5 °С.

Пульт управления оборудован УГП, предназначенной для объемного тушения пожара в пультах управления пассажирских вагонов. Установка обеспечивает работу в автоматическом режиме по сигналу Пожар от УПС-ТМ при срабатывании двух пожарных извещателей над пультом управления и ручном с блока управления пожаротушением, установленного на пульте, или с поста дистанционного пуска, установленного в купе проводников.

Установка состоит из четырех генераторов, размещенных в нижней зоне пульта управления. Необходимая для тушения пожара концентрация аэрозольной смеси обеспечивается двумя генераторами, работающими одновременно. Два других генератора являются резервом и запускаются в случае необходимости при повторном возгорании.

Система пожаротушения сблокирована с системой защиты электрооборудования. При ее срабатывании одновременно размыкается цепь возбуждения генератора и отключаются электрические потребители вагона за исключением аварийного освещения.

В процессе эксплуатации УПС-ТМ может находиться в одном из трех режимов: дежурном, Пожар, Неисправность.

В дежурный режим УПС-ТМ выходит автоматически, одновременно с включением электрооборудования вагона. При этом кратковременно (до 18 с) включаются звуковые сигналы тревоги Неисправность, Пожар, вся световая сигнализация на табло-дисплее и световой индикатор зеленого свечения на лицевой панели ППКП УПС-ТМ. В дежурном режиме остается включенным только индикатор зеленого свечения.

В режиме Пожар выдаются два вида звуковых и световых сигна¬лов тревоги:

• при задымлении или повышении температуры в контролируемом помещении вагона включаются прерывистый звуковой сигнал тревоги, индикатор красного свечения, указывающий на помещение вагона, в котором обнаружены признаки пожара, и два индикатора красного свечения в зоне табло «Пожар»;

• при задымлении и повышении температуры (явный признак пожара) звуковой сигнал пожарной тревоги переключается на прерывистый повышенной частоты, а индикатор помещения вагона - с постоянного свечения на мигающее.

Если в вагоне имеется установка пожаротушения электропульта, то при возгорании в электропульте дополнительно включается индикатор красного свечения АСПТПУ в зоне табло «Пожар», означающий, что на установку пожаротушения выдан сигнал на автоматическое включение.

В режиме Неисправность включаются непрерывный звуковой сигнал тревоги, индикаторы желтого свечения вида неисправности (КЗ, Обрыв, ППКП) и индикатор красного свечения, указывающий на помещение вагона, в котором возникла неисправность.

Для правильной эксплуатации УПС-ТМ проводник обязан:

следить за постоянным нахождением установки пожарной сигнализации во включенном состоянии (постоянным включением индикатора зеленого свечения на ППКП УПС-ТМ). Если индикатор зеленого свечения выключен, следует немедленно вызвать поездного электромеханика для выяснения и устранения причин неработоспособности УПС-ТМ;

следить за световой и звуковой сигнализацией, выдаваемой УПС-ТМ;

при включении прерывистого звукового сигнала пожарной тревоги определить по табло-дисплею ППКП УПС-ТМ помещение вагона, из которого поступил сигнал тревоги, осмотреть его и при обнаружении возгорания действовать согласно установленным инструкциям;

после устранения причин, вызвавших выдачу сигнала пожарной тревоги, перевести УПС-ТМ в дежурный режим нажатием кнопки «Готов» на ППКП УПС-ТМ;

если сигнал пожарной тревоги выдается без признаков возгорания в помещениях вагона и не снимается при нажатии кнопки «Готов», отключить звуковой сигнал тревоги кнопкой «Откл. звука» на ППКП УПС-ТМ и вызвать поездного электромеханика для выяснения и устранения причин срабатывания УПС-ТМ. Следует учесть, что при возникновении признаков возгорания в других помещениях вагона звуковой сигнал пожарной тревоги возобновляется;

при включении непрерывного звукового сигнала тревоги Неисправность определить по табло-дисплею помещение вагона, из которого поступил сигнал тревоги, и осмотреть его на предмет несанкционированного съема пожарного инвентаря. При отсутствии видимых повреждений отключить звуковой сигнал кнопкой «Откл. звука» на ППКП УПС-ТМ и вызвать поездного электромеханика для выяснения и устранения причин срабатывания УПС-ТМ.

2.3. СРЕДСТВА ПОЖАРОТУШЕНИЯ

Огнетушители являются надежными первичными средствами тушения пожара до прибытия пожарных подразделений.

В пассажирских, багажных, почтовых, почтово-багажных вагонах применяются огнетушители: ручные углекислотные ОУ-3 или ОУ-6; ручные порошковые ОПУ-5 или ОПУ-10; ручные воздушно-пенные ОВП-5 или химические воздушно-пенные ОХВП-10; водные мелкодисперсные ОВМ-5 или ОВМ-10. Огнетушители укрепляются на специальных кронштейнах в установленных местах.

Все пассажирские поезда должны быть обеспечены комплектом исправных средств пожаротушения. Например, пассажирский вагон с электроотоплением должен быть оборудован двумя углекислотными огнетушителями (один в купе проводника, другой со стороны рабочего тамбура) и одним пенным в нерабочем тамбуре.

Пассажирский вагон с водяным отоплением должен иметь один углекислотныи огнетушитель в купе проводника и один пенный в нерабочем тамбуре.

Вагоны-рестораны и вагоны с купе-буфетом должны обеспечиваться двумя пенными огнетушителями и одним углекислотным (пенные по одному в нерабочем и рабочем тамбурах, а углекислотныи в салоне у электрораспределительного щита). Кроме того, внутри распределительного шкафа каждого вагона устанавливается огнетушитель самосрабатывающий порошковый (ОСП) или установка газового пожаротушения. Каждый состав пассажирского поезда должен обеспечиваться двумя самоспасательными промышленными изолирующими противогазами СПИ-20.

Углекислотные огнетушители предназначены для тушения возгораний твердых предметов, изоляции проводов электродвигателей, генераторов и других аппаратов, находящихся под напряжением или обесточенных. На железнодорожном транспорте наиболее распространены углекислотные огнетушители типов ОУ-2, ОУ-5, ОУ-6, которые представляют собой стальной баллон с жидкой углекислотой, снабженный специальным вентилем с раструбом. Для приведения углекислотного огнетушителя в действие необходимо снять его с кронштейна и, удерживая левой рукой за ручку, правой рукой вращать маховичок против часовой стрелки до отказа. Открыв вентиль, левой рукой направить раструб так, чтобы выбрасываемая из него струя газа попала на очаг огня. Дальность струи не превышает 3 м. Подводить струю углекислого газа (аэрозоля) к огню нужно с края. При пользовании огнетушителем баллон нельзя наклонять в горизонтальное положение, так как при этом не обеспечивается нормальная работа огнетушителя. Углекислотный огнетушитель эффективно работает всего в течение 30... 50 с. Углекислотные огнетушители должны периодически проверяться: весовая проверка проводится не реже одного раза в три месяца, а освидетельствование баллонов с гидравлическим испытанием - через пять лет. Запорное и предохранительное устройства углекислотных огнетушителей должны быть опломбированы.

Пенные огнетушители предназначены для тушения всех видов горючих материалов, жидкостей и конструктивных элементов вагонов, кроме электрооборудования, находящегося под напряжением. Пенный огнетушитель типа ОП-5 состоит из металлического корпуса цилиндрической формы, стеклянного стакана с кислотой, крышки с рукояткой и клапанного предохранительного устройства. Для приведения пенного огнетушителя ОП-5 в действие необходимо снять его с кронштейна, повернуть ручку вверх до отказа на 180° и перевернуть огнетушитель вверх дном, направив струю на очаг пожара. Время действия пенных огнетушителей составляет 60...70 с, а дальность струи не превышает 6...8 м.

Периодическая проверка пенных огнетушителей должна производиться один раз в год на качество щелочного и кислотного зарядов. Через каждые три года корпус огнетушителя подвергают гидравлическому испытанию. Огнетушители порошковые унифицированные ОПУ-5 и ОПУ-10 предназначены для применения на объектах народного хозяйства, в том числе на железнодорожном транспорте, в качестве первичных средств тушения пожаров классов А (твердых веществ), В (жидких веществ), С (газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В (в зависимости от применяемого огнетушительного порошка). Огнетушители предназначены для тушения возгораний щелочных и щелочно-земельных металлов и других материалов, горение которых может проходить без доступа воздуха.
