6. Расчёт и построение контуров и профилей сечений лопастей гребного винта
Для расчёта спрямлённого контура и распределения толщины лопасти необходимо предварительно определить максимальную ширину лопасти
При | ||
z= | 3 | |
расч= | 0,5 | |
bmax=0,2589D= | 1,398 | м |
D= | 5,4 | м |
Результаты расчёта спрямлённого контура и распределения толщин приведены в таблице 4
Таблица 4.Спрямлённый контур и распределение толщин лопасти
r/R | От основной | От основной | Полная ширина | Наибольшая | Отстояние наиб. |
| линии до вых. | линии до вход. | лопасти b, м | толщина сече- | толщины сеч-я |
| кромки x2, м | кромки x1, м |
| ний e, м | от вход. кр. с, м |
0,2 | 0,408 | 0,656 | 1,064 | 0,198 | 0,372 |
0,3 | 0,466 | 0,736 | 1,202 | 0,175 | 0,421 |
0,4 | 0,521 | 0,787 | 1,309 | 0,152 | 0,458 |
0,5 | 0,570 | 0,805 | 1,375 | 0,130 | 0,488 |
0,6 | 0,614 | 0,784 | 1,398 | 0,107 | 0,544 |
0,7 | 0,653 | 0,719 | 1,371 | 0,084 | 0,607 |
0,8 | 0,676 | 0,582 | 1,258 | 0,062 | 0,603 |
0,9 | 0,657 | 0,354 | 1,011 | 0,039 | 0,506 |
0,95 | 0,596 | 0,165 | 0,761 | 0,028 | 0,381 |
1 | 0,282 | - | - | 0,016 | - |
Для построения контуров сечений лопасти ГВ на различных радиусах необходимо знать их ординаты. Они представлены в таблице 5
Ординаты контуров сечений лопасти ГВ на различных радиусах
| Расстояние от ординаты с наибольшей толщиной (ОНТ) | |||||||||||||
| От ОНТ к выходящей кромке в % | От ОНТ к входящей кромке в % | ||||||||||||
| r/R | 100 | 80 | 60 | 40 | 20 | 20 | 40 | 60 | 80 | 90 | 95 | 100 | |
Ординаты | 0,2 | - | 105,4 | 143,6 | 171,7 | 190,6 | 194,9 | 186,8 | 171,9 | 147,0 | 127,2 | 112,6 | - | |
засасывающ. | 0,3 | - | 89,1 | 125,3 | 151,9 | 169,4 | 172,2 | 164,5 | 150,1 | 126,8 | 109,6 | 96,1 | - | |
поверхности | 0,4 | - | 72,6 | 107,0 | 131,8 | 147,7 | 149,5 | 142,0 | 128,4 | 107,2 | 91,6 | 79,5 | - | |
y1, мм | 0,5 | - | 56,2 | 88,6 | 111,6 | 125,6 | 127,1 | 119,8 | 106,7 | 87,7 | 73,6 | 63,0 | - | |
| 0,6 | - | 43,0 | 71,8 | 91,3 | 103,5 | 104,9 | 97,6 | 84,8 | 68,0 | 55,8 | 46,7 | - | |
| 0,7 | - | 33,2 | 56,4 | 71,5 | 81,4 | 82,2 | 74,8 | 63,1 | 48,0 | 37,2 | 29,5 | - | |
| 0,8 | - | 25,2 | 41,7 | 52,5 | 59,5 | 59,7 | 52,5 | 42,3 | 29,7 | 21,3 | 15,7 | - | |
| 0,9 | - | 17,6 | 27,2 | 33,8 | 37,7 | 37,7 | 33,8 | 27,2 | 17,6 | 11,7 | 9,7 | - | |
Ординаты | 0,2 | 59,3 | 36,0 | 21,5 | 10,8 | 3,1 | 0,9 | 4,5 | 11,7 | 26,6 | 40,1 | 51,8 | 79,1 | |
нагнетающ. | 0,3 | 44,4 | 21,3 | 10,1 | 3,0 | - | 0,1 | 2,3 | 8,0 | 19,0 | 29,0 | 38,8 | 65,7 | |
поверхности | 0,4 | 27,2 | 9,4 | 2,3 | - | - | - | 0,5 | 4,0 | 11,9 | 19,0 | 27,3 | 52,5 | |
y2, мм | 0,5 | 12,6 | 2,3 | - | - | - | - | - | 0,9 | 5,6 | 11,0 | 17,2 | 39,4 | |
| 0,6 | 5,5 | - | - | - | - | - | - | - | 0,9 | 4,8 | 9,0 | 26,2 | |
| 0,7 | - | - | - | - | - | - | - | - | - | 0,3 | 2,1 | 13,5 | |
| 0,8 | - | - | - | - | - | - | - | - | - | - | - | 4,6 | |
| 0,9 | - | - | - | - | - | - | - | - | - | - | - | - |
По результатам расчета выполнен чертеж гребного винта на котором отражены:
спрямленный контур винта
нормальный контур винта
прочный профиль винта;
7. Расчёт и построение паспортной диаграммы
Паспортная диаграмма является одной из главных характеристик ГВ. С её помощью определяется рабочая область ГВ.

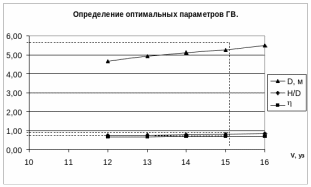

Для заданных значений D, H/D, z, Q, h, lp определяем: K1, K2, Ne, P
Расчёт паспортной диаграммы представлен в таблице 6
Известно: | D= | 5,40 | м | Известно: |
H/D= | 0,792 | |||
qрасч= | 0,50 | |||
h= | 0,692 | |||
Z= | 3 | лопасти |
Расчёт паспортной диаграммы. Tаблицa 6
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Относительная поступь lр |
| 0,616 | 0,678 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
K1=f(lр, H/D) |
| 0,132 | 0,11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
h0=f(lp,H/D) |
| 0,656 | 0,683 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Коэфф. числа оборотов K2 |
| 0,02 | 0,017 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Число оборотов, n | об/сек | 1,50 | 1,69 | 1,88 | 2,06 | 1,50 | 1,69 | 1,88 | 2,06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Упор ГВ, P | кг | 26391 | 33400 | 41235 | 49895 | 21992 | 27834 | 34363 | 41579 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Мощность, Ne | лс | 2796 | 3981 | 5461 | 7268 | 2376 | 3384 | 4642 | 6178 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vр скорость воды в диске ГВ | м/с | 4,99 | 5,62 | 6,24 | 6,86 | 5,49 | 6,18 | 6,86 | 7,55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vs | уз | 12,29 | 13,83 | 15,37 | 16,90 | 13,52 | 15,21 | 16,90 | 18,59 |
Расчёт производится по формулам

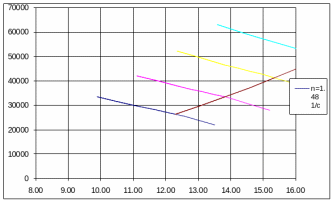

По результатам расчёта строится паспортная диаграмма ГВ, представленная на рисунке 3. На ней также строятся линии располагаемой тяги, сопротивления, требуемой мощности и кривая ограничительной характеристики
Крутящий момент
35503м
Использованная литература
-
Войткунский Я. И. Сопротивление движению судов. Л., 1964.
-
Цуренко Ю. И. Лекции по теории корабля., 2003.
-
Дубровин О. В. Расчет буксировочной мощности по прототипу. Л., 1960.
-
Басин А. М., Миниович И. Я. Теория и расчет гребных винтов. ГИЗ Судпром, Л., 1963.
-
Дорогостайский Д. В., Жученко М. М., Мальцев Н. Я. Теория и устройство судна. Л., Судостроение, 1976.
