Потери давления в коленах, тройниках и т.п. принимается равным (0,2-0,3)ΣΔР_дл.

ΣΔР_дл = 113802+19134+137= 122067 Па

ΔР=0,25*122067= 30517 Па

Для гидроаппаратов потери вычисляются исходя из условия автомодельности режима движения жидкости в аппарате.

,

где ΔР_ном – номинальные (паспортные) значения перепада (потери) давления в аппарате при номинальном (паспортном) расходе Q_ном.

Гидроаппарат	Потери, Па
Фильтр С41-21	4074
Обратный клапан Г51-24	33259
Ревер. Золотник Г74-24	24944
Распределитель ПГ73-35А	8148
ДросельГ77-14	41574

4.5 Полные потери давления при расчетном расходе

ΔР_п = ΣΔР_дл + ΣΔР_м.

Па

5. Сила давления жидкости на колено трубы

Определяем составляющие R_x, R_z и равнодействующую R сил давления в рабочей жидкости на колено трубы с закруглением 90⁰ в месте наибольшего давления:

.

Для напорных гидролиний

Н

Н

6. Давление срабатывания предохранительного клапана

Выбирается из условия, что это давление должно быть большим на 25 % максимального расчетного в месте установки клапана.

МПа

7. Рабочие режимы насоса

Рабочие режимы насоса при закрывании и открывании задвижки определяем графически точками пересечения характеристик насоса Р_н = f(Q) и гидросети Р_с = f(Q) (рис. 2). Характеристику насоса строим по двум точкам – и .

л/мин

Характеристика гидросети растормаживании

Сопротивление гидролинии ответвления

Сопротивление гидролинии общего участка

Полное сопротивление гидролинии при растормаживании

Для построения характеристики составим таблицу.

Таблица 2

Q, л/мин	P, Па
0	1,61
5	1,62
10	1,64
15	1,67
20	1,72
25	1,79
30	1,86
35	1,96
40	2,06

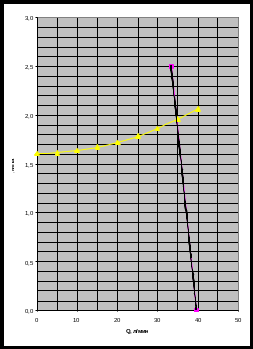

Рисунок 2. Рабочий режим насоса

8. Мощность насоса

Мощность насоса при растормаживании

N_н.п = Р_АQ_A/η_н,

Вт

где: Р_А, Q_A - координаты точек рабочего режима (рис. 2);

η_н – номинальный КПД насоса.

9. Проверка рабочего режима насоса на кавитацию

Условие бескавитационной работы:

Н_{вак. доп} ≥ Н_вак,

где: Н_{вак. доп} – допустимая вакуумметрическая высота всасывания насоса (по паспорту);

Н_вак – вакуумметрическая высота всасывания гидролинии

,

где: Н_в – геометрическая высота всасывания, определяется условием бескавитационной работы насосов, чаще всего Н_в = - (0,1…0,2) м;

Н_ф – потери напора в фильтре.

В том случае, если в паспорте насоса указана допустимая геометрическая высота всасывания насоса Н_дсп по условию бескавитационной работы должно быть Н_дсп ≥ Н_в.

м

Т. е. условие соблюдается.

10. Эксплуатация и техника безопасности

Одним из важнейших требований, при эксплуатации гидропривода, является чистота рабочей жидкости, поэтому заливку нужно производить через фильтры.

Контроль уровня при заливке жидкости обычно осуществляется визуально с помощью уровнемера, встраиваемого в бак.

Для приводящего электродвигателя желательно сокращение времени пуска, так как при этом сокращается время протекания по его обмоткам пускового тока.

Для правильной эксплуатации гидропривода необходимо иметь график контроля и замены рабочей жидкости.

Выводы

Разработана гидравлическая схема гидропривода тормоза однобарабанной шахтной подъемной машины. Выбран насос шестерной насос типа ГП-24А; рабочая жидкость - масло индустриальное 45; приемный фильтр Г42-34; обратный клапан Г51-24; распределитель ПГ73-35А; дроссель типа Г77-14. Выбраны диаметры труб и рассчитаны потери давления в них. Рассчитана мощность насоса в рабочем режиме растормаживания.

Список источников

1. Методические указания к курсовой работе по гидроприводу / Сост.:

Заря А.Н., Яковлев В.М. – Донецк: ДПИ, 1990 г.

2. Свешников В.К., Усов А.А. Станочные гидроприводы: Справочник. – М.:

Машиностроение, 1988 г.

3. Стационарные установки шахт / Под общ. ред. Б.Ф.Братченко. – М.: Недра,

1977 г.

4. Ковалевский В.Ф., Железняков Н.Т., Бейлин Ю.Е. Справочник по гидроприводам горных машин. – М.: Недра, 1973 г
