В

Была востребована изобретательность при реализации концепции 944 турбодвигателя Porsche (162 кВт/220 л.с). С помощью разветвленной укладки трубопроводов система выпуска отработавших газов была проведена снизу под двигателем, чтобы на другой стороне (здесь слева) встретиться с турбиной.

концепции системы выпуска следует по возможности отказаться от изгибаний или запутанной укладки трубопроводов. «Аккуратная» прокладка трубопроводов с короткими путями имеет наивысшее значение, особенно для коэффициента полезного действия турбины.

Весьма устрашающим примером этого является Porsche 944 Turbo, что уже было отмечено в главе, посвященной оптимальному турбодвигателю. Естественно, и в системах выпуска условия компоновки играют большую роль. И здесь, чтобы реализовать концепцию Biturbo, совершаются просто чудеса.

Турбонагнетатель в подробностях.

Требования к турбонагнетателям в течение прошедших лет постоянно изменялись. Если первое поколение предназначалось в основном для выработки дополнительной мощности, то сегодня турбонагнетатель служит в равной степени и улучшению эксплуатации двигателя. Они используются также и из экологических соображений - например, в дизельных двигателях для снижения выбросов частиц. Кроме того, дизели в результате использования турбонаддува приобрели и низкий удельный расход топлива по сравнению со своими собратьями без наддува.

Бензиновые двигатели также благодаря турбонаддуву добились своего наилучшего баланса расхода. Так называемые двигатели крутящего момента позволили себе «ленивый» режим управления при высоких передачах и ограниченной номинальной частоте вращения, и как следствие - меньше трения. В принципе повышается и механический коэффициент полезного действия от использования наддува в двигателях с малым рабочим объемом.

Естественно, что можно было бы и не рассматривать отдельно турбонагнетатель; в вышеупомянутых концепциях основную роль, разумеется, играют окружение двигателя, конструкция двигателя и его технические параметры, использование современных производительных электронных систем (например, систем регулирования давления наддува, управления детонацией), а также модернизация систем обогащения газовой смеси у бензиновых и прежде всего у дизельных двигателей. Без этого турбонагнетатель вообще не смог продемонстрировать в полной мере свои возможности.

Но тем не менее все-таки обратим свой взор к турбонагнетателю. «Голый» нагнетатель тоже шел собственным длинным путем к своим достоинствам (смотрите таблицу).

Источник: ККК

Исследование, выполненное ККК (в частности, «Turboladerfirma 3K Warner Turbo-System»), проведено на примере 1-литрового дизельного двигателя мощностью 51 кВт/70 л.с. Особенно четко проявляется прогресс в технологии турбонаддува, если задуматься над тем, что приведенный в таблице 45-миллиметровый нагнетатель четвертого поколения нашел применение и в более сильном двигателе (81 квт/11 0 л.с).

Но современный турбонагнетатель должен быть совершенно другой машиной не только благодаря своим характеристикам. Он обязан также подчиняться все возрастающему аспекту комфорта водителя. То, что предназначено для гармоничного развития сил и мощности, должно относиться также и к параметрам шумов автомобиля с наддувом.

С

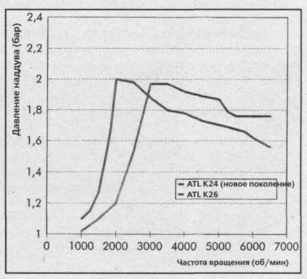

Характер срабатывания называют заклинанием 90-х годов. Здесь на графиках хорошо заметного улучшенного хода давления наддува нового ККК - нагнетателя по сравнению с предыдущей моделью

егодня развитие турбонагнетателя идет значительно шире, и не только в виде некоего дополнительного компонента, привнесенного в двигатель. Чтобы вся концепция считалась обоснованной, следует учитывать и поведение турбонагнетателя сточки зрения акустики. Соответствующие требования в этом отношении к первому поколению турбонагнетателей не предъявлялись. У второго поколения добавились затем заданные параметры рабочей балансировки. Третье поколение помимо балансировки обнаружило еще и проблемы с пульсацией. И, наконец, четвертое поколение включило весь объем сервисных услуг производителей турбонагнетателей и дополнительно дорогостоящие испытания, на основе которых анализируют акустические свойства турбонагнетателя, рассчитывают их по заданным параметрам двигателепроизводителей и при необходимости корректируют.

К числу важнейших аспектов разработки турбонагнетателей относится и задача снижения момента инерции масс. С ним связан и также понижается параметр срабатывания при низких частотах вращения и нестационарном режиме эксплуатации. Непосредственно разработки в этом направлении были и до сих пор остаются самыми трудными, так как они предполагают более глубокое вмешательство в термодинамику и в эксплуатационные свойства нагнетателя, чем это можно было ожидать.

И это не значит сделать так, что просто у существующего нагнетателя уменьшить диаметр колеса. Требование, чтобы малый нагнетатель современного поколения по меньшей мере удовлетворял тем же параметрам производительности, что и крупный нагнетатель предыдущего поколения, и чтобы малый нагнетатель удовлетворил тот же мотор и с той же пропускной способностью при по меньшей мере одинаковом, а лучше большем коэффициенте полезного действия, что и его великовозрастный пандан, в большей мере обуславливается использованием «ноу-хау» и длительной опытно-конструкторской работой.

Добавляется и физическая закономерность: с уменьшением размера нагнетателя понижается и коэффициент полезного действия за счет потерь в зазорах. Поэтому требования к современному турбонагнетателю сравнимы с решением знаменитой задачи древности о построении квадрата, равновеликого данному кругу.

Важнейшим объектом дальнейших разработок должна стать задача установки роторов, которая предусматривает интеграцию упорного подшипника в радиальном положении. Это сокращает не только количество деталей, но и минимизирует затраты, связанные с трением. Дополнительно это сулит и улучшенный характер балансировки, что также влияет на акустические свойства турбонагнетателя.

Наддув на заказ

Половина забот оплачивается за счет нанимателя турбонагнетателя. Если двигатель должен сегодня одновременно исполнять нормативные требования в отношении температурного режима, хорошей подвижности, комфорта езды и не в последнюю очередь экономности, то нагнетатель должен быть строго согласован с двигателем. Он должен ему подходить, как сшитый на заказ костюм, а не должен быть или слишком мал, или слишком велик. Нагнетатель и двигатель должны вступить в гармоничный союз; и при этом только в том отношении, что непосредственно лопаточная машина, а именно нагнетатель и «паровая машина», а именно, двигатель внутреннего сгорания на основе своих противоположных рабочих характеристик вступают скорее в «свободный брак», а это, несомненно, представляет собой одну из сложных задач.

Согласование нагнетателя с двигателем может продолжаться месяцами. В процессе бесчисленного количества тестовых часов, проведенных на испытательных стендах и в автомобилях, после длительного процесса взаимной подгонки и настройки рождается оптимальный нагнетатель.

Требования к современному нагнетателю.

При разработке колес турбин и компрессоров следует руководствоваться требованиями со стороны покупателей и со стороны пользователей (легковые и грузовые автомобили, корабли, стационарные сооружения). Для проектно-конструкторских работ по созданию нужного конечного продукта имеется набор следующих критериев:

1. Ширина карты характеристик, положение насосных и запорных границ.

2. Максимальная степень сжатия при определенной окружной скорости (важен для грузовых автомобилей).

3. Максимальный коэффициент полезного действия и положение «раковины» КПД.

4. Срок эксплуатации (прочность, также с учетом стоимостных затрат).

5. Диаметр и связанный с ним момент инерции колеса. Внимание: момент инерции идет с коэффициентом «пять» относительно диаметра колеса.

6. Размеры корпуса.

Для приложений в секторе легковых автомобилей особенно важны такие критерии как характер нестационарности и аспект управляемости двигателя. Это означает, что нагнетатель с низких частот вращения обязан предоставлять высокое давление наддува и должен срабатывать, по возможности, без задержек в условиях постоянно меняющегося диапазона нагрузки. Именно эти задачи входят в противоречие с характером газотурбонагнетателя и долгое время оказывали отрицательное влияние посредством много раз упоминаемой «турбоямы».

Но современные технологии и постоянно развивающиеся в последние годы «ноу-хау» производителей нагнетателей уменьшили эффект «турбоямы» до едва заметного минимума. И в значительной мере этому способствовала верная комбинация аппаратного и программного обеспечения, то есть оптимальный нагнетатель и регулирование давления наддува.

Сшитый на заказ турбонагнетатель.

Нагнетатель на заказ возникает в результате тесного сотрудничества («simultaneous engineering») с пользователями. Некоторые производители имеют четкую классификацию нагнетателей по классам и размерам для конкретного применения - для двигателей грузовых, легковых автомобилей, судов или стационарных установок.

За исключением корпуса нагнетателя, который всегда остается постоянным, имеются в разных конструктивных рядах для соответствующих сфер приложений и внутри одного конструктивного ряда другие возможности варьирования; турбонагнетатель для дизельного двигателя легкового автомобиля с мощностью 66 кВт/90 л.с. может у VW выглядеть совершенно иначе, чем у Renault или BMW, и сам нагнетатель, например, для одного и того же VW-двигателя может быть тоже различным внутри палитры VW-автомобилей.

Разумеется, при массовом производстве турбонагнетателей играет роль не только пара «колесо - корпус», но и выбор соответствующих диаметров колес компрессора и турбины. Эти диаметры не одинаковы; как правило, колеса турбин в сегда несколько меньше по диаметру, чем колеса

к

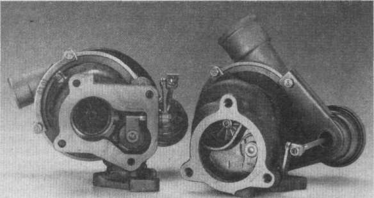

Представленные здесь оба экземпляра турбонагнетателя (ККК - нагнетатель конструктивного ряда К 0) в результате разных адаптации: правое исполнение было предназначено для 1,8-литрового четырехцилиндрового турбодвигателя Audi, с круговой формой фланца на впуске к турбине. Левый нагнетатель имеет уже другой фланец.

омпрессоров. Такое положение связано прежде всего с эксплуатационными свойствами и коэффициентом полезного действия колес компрессора и турбины. Здесь справедливо условие: чем меньше турбина, тем меньше инерция масс колеса и тем меньше энергии необходимо применить для преодоления скачка частоты вращения. Теперь что касается компрессора: чем больше компрессор, тем меньше зазор между днищем поршня и головкой блока цилиндров (это относится, разумеется, и к турбине), тем лучше коэффициент полезного действия и объем потока. Отклонения в размерах колес друг от друга составляют, правда, всего несколько процентов.

К онструктивная программа постоянно дополняется снизу (новый КР - конструктивный ряд), чтобы в будущем можно было оптимально обслуживать и мини-двигатели.

ККК-нагнетателем конструктивного ряда (К 24), который по современным меркам необычайно велик, был оснащен двигатель Audi S2. Аналогичный нагнетатель, но с большей турбиной и более крупным компрессором для высокого расхода применялся в Avant RS2, базирующемся на пятицилиндровом двигателе Audi и используемом Porsche. Здесь еще раз подтверждается правило, что в принципе один и тот же нагнетатель может породить совершенно различный характер мощности.

П

Филигранную игрушку напоминает Winzling KP 31, который предоставил ККК трехцилиндровому дизельному двигателю MCC Smart. Как и у его конкурента Garrett, который обслуживал «Биргехм-бензиновый двигатель Smart, также и у КР 31 корпус турбины с коллектором представлял собой единый литой блок.

оскольку тенденция постоянно идет к небольшим нагнетателям с малыми моментами инерции масс, что гарантирует наличие хорошего характера срабатывания с низких частот вращения, то в соответствии с этим положением все производители реструктурируют свои программы. Не только новые знания, но и новые производственные технологии формирования геометрии колес позволили использовать малые нагнетатели в двигателях с большой поглощающей потребностью. Так, например, габариты нагнетателей, которые еще недавно использовались в двигателях легковых автомобилей, сегодня уже появились в классе легких и средних автомобилей для перевозки грузов и пассажиров; в этом нас убеждает и приведенный обзор на расположенном рядом рисунке.
