Шестерня ведущего вала 1, а также шестерни I, II и III передач, сидящие на ведомом валу 25, находятся в постоянном зацеплении с шестернями промежуточного вала (блока шестерен) 31 и имеют косые зубья. Все передачи переднего хода снабжены инерционными синхронизаторами. Шестерни заднего хода - непостоянного зацепления, прямозубые, синхронизатора не имеют.

Включение передач переднего хода производится соединением двух скользящих муфт 7 и 11 со шлицевыми венцами на шестернях соответствующих передач, а включение заднего хода - введением промежуточной шестерни заднего хода 38 в зацепление с прямозубой шестерней промежуточного вала и с зубчатым венцом на муфте включения I и II передач.

Осевое перемещение шестерни II передачи 10 ограничивается буртом вала, а через ступицу шлицованной упорной шайбой 13, которая устанавливается в проточке ведомого вала таким образом, что ее шлицы располагаются против шлицов ведомого вала. Штифт с пружинкой, расположенные в отверстии во впадине шлиц ведомого вала, фиксируют шайбу в рабочем положении от поворота. Осевые перемещения шарикового подшипника 17, с которым жестко соединен ведомый вал, ограничиваются внутренним буртом удлинителя и стопорным кольцом 16, которое располагается одновременно в канавке на шарикоподшипнике и в канавке на удлинителе 26. Сталебаббитовый подшипник 24 в конце фланца удлинителя служит опорой скользящей вилки карданного вала, надетой на эвольвентные шлицы в задней части ведомого вала.

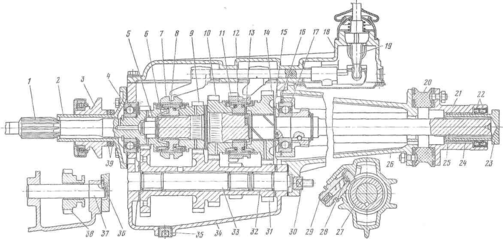

1-ведущий вал; 2-крышка подшипника ведущего вала; 3-муфта подшипника выключения сцепления; 4-задний подшипник ведущего вала; 5-роликовый подшипник; 6-стопорное кольцо; 7-муфта включения III и IV передач; 8-ступица муфты включения III и IV передач; 9-шестерняIII передачи; 10-шестерня II передачи; 11-муфта включения I и II передач; 12-ступица муфты включения I и II передач; 13-упорная шайба; 14-шестерня I передачи; 15-регулировочная шайба; 16-стопорное кольцо; 17-подшипник; 18-верхняя крышка коробки передач; 19-рычаг переключения передач; 20-соединительная муфта; 21-фланец удлинителя; 22-сальники; 23-ремонтная заглушка; 24-сталебаббитовый подшипник; 25-ведомый вал 26-удлинитель; 27-ведущая шестерня привода спидометра; 28-ведомая шестерня привода спидометра; 29-штуцер; 30-пробка; 31-блок шестерен; 32-игольчатый подшипник; 33-ось блока шестерен; 34-картер; 35-пробка маслосливного отверстия; 36-штифт; 37-ось промежуточной шестерни заднего хода; 38-промежуточная шестерня заднего хода; 39-поролоновые защитные кольца

Рисунок 1.6 Коробка передач

Ось промежуточного вала удерживается от проворачивания дисками на заднем конце, которые входят в паз на удлинителе. Ось промежуточной шестерни заднего хода 37 удерживается от проворачивания и осевых перемещений запрессованным в нее штифтом 36, входящим в канавку на удлинителе.

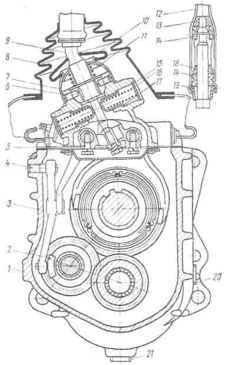

Поперечный разрез коробки передач показан на рисунке 1.7

1-картер; 2-сухарь; 3-рычаг; 4-ось рычага; 5-стопорный болт; 6-штифт; 7 - колпак; 8 - уплотнитель пола; 9 - нижняя часть рычага переключения; 10-защитный уплотнитель коробки передач; 11 - седло пружины; 12 - верхняя часть рычага переключения передач; 13 - упорный конус; 14 - резиновые подушки рычага; 15 - заглушка; 16-пружина; 17 - предохранитель; 18-распорная втулка; 19 - запорная втулка; 20 - пробка маслоналивного отверстия; 21 - пробка маслосливного отверстия

Рисунок 1.7 Поперечный разрез коробки передач

Механизм переключения передач (рисунок 1.8) смонтирован в верхней крышке коробки. Переключение передач производится с помощью рычага, выведенного через пол кузова справа от места водителя. С левой стороны механизма переключения располагается включатель света заднего хода.

1 - вилка включения III и IV передач; 2 - шток; 3 - шарик фиксатора; 4-пружина фиксатора; 5 - пробка; 6-вилка включения I и II передач; 7-стопорный плунжер; 8 - поддон крышки; 9 - палец; 10 - головка включения III и IV передач; 11 - головка включения I и II передач; 12 - головка включения заднего хода; 13 - включатель света заднего хода; 14 - вилка включения заднего хода; 15-крышка

Рисунок 1.8 Механизм переключения передач

Для предотвращения самопроизвольного выключения передач имеются фиксаторы, состоящие из шариков 3 и пружин 4. Блокировочное устройство, состоящее из двух стопорных плунжеров 7 и стопорного пальца 9, предохраняет коробку от одновременного включения двух передач. При помощи пружин и предохранителей нижняя головка рычага переключения в нейтральном положении всегда располагается в. головке штока включения III и IV передач.

Рычаг переключения передач снабжен демпфирующим устройством, исключающим его "дребезг" при резонансе на больших оборотах двигателя.

1.5 Карданная передача

Карданная передача состоит из вала, имеющего два шарнира. Передний шарнир заканчивается скользящей вилкой, которая шлицевым отверстием надевается на ведомый вал коробки передач, а наружной поверхностью входит во втулку удлинителя коробки передач.

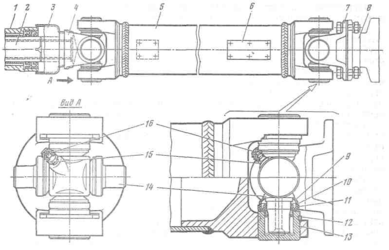

Задний шарнир крепится к фланцу заднего моста четырьмя болтами (рисунок 1.9).

1 - удлинитель коробки передач; 2 - ведомый вал; 3 - защитный колпак; 4-скользящая вилка; 5-труба карданного вала; 6 - балансировочная пластина; 7-фланец шарнира карданного вала; 8 - фланец ведущей шестерни главной передачи; 9 - отражатель; 10 - сальник; 11 - обойма; 12 - стопорное кольцо; 13 - стакан игольчатого подшипника; 14 - крестовина; 15 - пресс-масленка; 16-защитный колпачок масленки

Рисунок 1.9 Карданная передача

Вал представляет собой тонкостенную трубу (наружный диаметр 74 мм), в каждый конец которой запрессованы и приварены дуговой сваркой одинаковые вилки, окончательно обработанные после сварки.

Крестовины карданных шарниров установлены на игольчатых подшипниках. Каждый подшипник имеет по 29 игл диаметром 2 мм. В подшипнике, который не установлен в шарнир, иглы удерживаются за счет липкости смазки.

В собранном шарнире масло, находящееся между грязеотражателем крестовины и сальником, служит как бы масляным фильтром, защищающим рабочую кромку сальника от пыли, грязи и влаги. Сальники игольчатых подшипников установлены так, что они выпускают воздух и отработавшее излишнее масло из шарнира при чрезмерном давлении в нем. Чтобы при смазывании шарнира воздух вышел из подшипника, давление масла должно быть достаточно большим.

На пресс-масленки шарниров надеты резиновые колпачки, предохраняющие подшипники от попадания в них пыли, влаги и грязи.

1.6 Главная передача

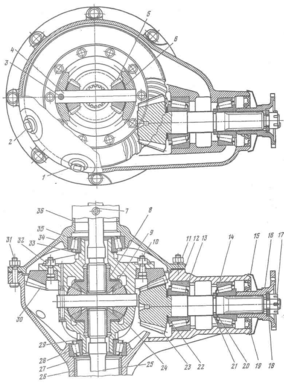

Главная передача автомобиля ГАЗ-3102 - гипоидная, с нижним расположением ведущей шестерни. Передаточное число главной передачи 3,9 (число зубьев 39 и 10). Рисунок главной передачи приведен на рисунке 1.10.

1-пробка маслосливного отверстия; 2-пробка маслоналивного отверстия; 3-стопорный штифт оси сателлитов; 4-ось сателлитов; 5-сателлит; 6-упорная шайба сателлита; 7-сапун; 8-полуосевая шестерня; 9-опорная шайба; 10,31-болты; 11,17,32-гайки; 12-прокладки (две); 13-задний подшипник; 14-передний подшипник; 15-грязеотражатель; 16-фланец ведущей шестерни; 18-шайба; 19-сальник; 20-внутреннее кольцо подшипника; 21-регулировочная шайба; 22-регулировочное кольцо; 23-ведущая шестерня; 24-коробка дифференциала; 25-полуось; 26-правый кожух полуоси; 27-картер; 8 и 35-подшипники дифференциала; 29 и 33-регулировочные прокладки подшипников дифференциала; 30-ведомая шестерня; 34-крышка картера; 36-левый кожух полуоси

Рисунок 1.10 Задний мост (средняя часть)

1.7 Дифференциал и полуоси

Дифференциал на автомобиле ГАЗ-3102 установлен конический симметричный, с двумя саттелитами. Его рисунок можно видеть на рисунке 1.10 Коробка дифференциала имеет закаленные токами высокой частоты поверхности: шейки подшипников, отверстия под ось сателлитов и сферические опоры сателлитов.

Полуоси - полуразгруженные фланцевые. Подшипники полуосей - открытые, с установленной на кожухе полуоси колпачковой масленкой.

Крепление колеса к полуоси показано на рисунке 1.11.

А - отверстие для выхода масла; 1 - маслоуловитель; 2 - винт корпуса сальника; 3 - маслоотражатель; 4 - подшипник полуоси; 5 - втулка сальника; 6-войлочный сальник; 7 - корпус сальника; 8 - пластина крепления подшипника; 9 - винт крепления тормозного барабана к фланцу полуоси; 10-болт; 11-пружинная прокладка; 12-упорная шайба; 13-запорное кольцо; 14-полуось; 15-сальник полуоси; 16-прокладка; 17-масленка; 18-винт крепления тормоза к кожуху полуоси

Рисунок 1.11 Крепление колеса к полуоси

2. Расчет тягово-скоростных показателей трансмиссии

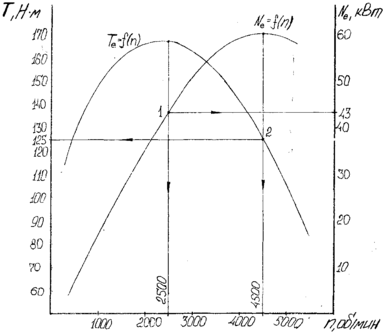

Приведем внешнюю скоростную характеристику двигателя ЗМЗ-4021, который устанавливается на автомобиль ГАЗ 3102 "Волга".

Рисунок 2.1 Внешняя скоростная характеристика двигателя ЗМЗ-4021

За исходные данные для расчета по [2, с.479] принимаем две точки на ВСХ:

1) максимальный крутящий момент Te max=166,8 Н*м и соответствующая ему частота вращения nT=2500 об/мин;

2) крутящий момент при максимальной мощности TN определим расчетным путем:

(2.1)

где Ne max-максимальная мощность; nN-частота вращения коленчатого вала двигателя при максимальной мощности.

Передаточные числа [1, Приложение 1]: коробки передач: U1=3,50; U2=2,26; U3=1,45; U4=1,0; главной передачи U0=3,9.

Проверим соответствие кривых мощности и крутящего момента по нескольким точкам.

Для расчетных точек по ВСХ (см. рисунок 2.1, точка 1) имеем при Temax=166,8Н*м, nT=2500 об/мин Ne=43кВт. Расчетная мощность при указанных моменте и частоте вращения

(2.2)

По ВСХ (см. рисунок 2.1, точка 2) имеем при Nemax=59,5кВт крутящий момент Te=126,3 Н*м, n= 4500 об/мин. Расчетная мощность при указанных моменте и частоте вращения

(2.3)

Литровая мощность двигателя

(2.4)

где Vh-рабочий объем двигателя.

Определяем коэффициент приспосабливаемости двигателя по крутящему моменту

(2.5)

Определяем коэффициент приспосабливаемости двигателя по частоте вращения

(2.6)

Определяем общий (полный) коэффициент приспосабливаемости двигателя

(2.7)

Диапазон коробки передач

(2.8)

Интервал между 1 и 2 передачами

(2.9)

Интервал между 2 и 3 передачами

(2.10)

Интервал между 3 и 4 передачами

(2.11)
