- Условия труда отвечают требованиям безопасности и гигиены.

• Рабочие обеспечиваются качественной, специальной одеждой и обувью

• Производится информирование рабочих о состоянии условий и охране труда на рабочем месте.

• Обеспечивается возмещение вреда, причиненного работнику в связи с исполнением им трудовых обязанностей и компенсацию морального вреда.

• Работникам предоставляется полная достоверная информация об условиях труда и требованиям охраны труда на рабочем месте.

• Производится распределение функций между специалистами по охране труда.

• Обеспечивается равенство прав и возможностей рабочих.

• Производится профессиональная подготовка, переподготовка и повышение квалификации.

• Рабочим предоставляется работа, обусловленная трудовым договором.

Мероприятия по технике безопасности.

1. При проведении монтажно-демонтажных работ необходимо соблюдать следующие правила по технике безопасности:

а) шиномонтажники должны пройти инструктаж по монтажно-демонтажным работам;

б) производить сборку обода с шиной только установленного размера для данной марки автомобиля;

в) перед демонтажем шины с обода необходимо полностью выпустить из шины воздух;

г) перед накачиванием шин на разборных ободьях с болтовыми соединениями необходимо убедиться, что все гайки затянуты одинаково, в соответствии с Руководством (Инструкцией) по эксплуатации автомобиля; не допускаются к эксплуатации ободья, у которых нет хотя бы одной гайки;

д) накачивание шины в сборе с ободом в шиномонтажном отделении производится в специальном металлическом ограждении, способном защитить обслуживающий персонал при самопроизвольном демонтаже;

е) при накачивании шины необходимо пользоваться специальными наконечниками, соединяющими вентиль камеры (шины) со шлангом от воздухораздаточной точки и обеспечивающими прохождение воздуха через золотник;

ж) в случае неплотной посадки бортов шины на полки обода после накачивания воздуха необходимо выпустить воздух из шины, демонтировать ее и устранить причину, вызывавшую неплотную посадку бортов шины, после чего произвести заново монтаж шины на обод, накачку шины и проверку плотности посадки бортов;

з) в целях уменьшения осевого и радиального биения колеса затяжку болтовых соединений обода и колеса необходимо производить в следующей последовательности: сначала завернуть верхнюю гайку, затем диаметрально противоположную ей, остальные гайки завертывать также попарно (крест на крест), постепенно в той же последовательности завернуть все гайки в соответствии с Руководством (Инструкцией) по эксплуатации автомобиля;

и) перед вывешиванием снимаемого колеса на домкрате необходимо затормозил» автомобиль ручным тормозом, включить первую скорость в коробке передач и положить под остальные колеса упоры для предотвращения скатывания автомобиля при подъеме на домкрат, ослабить затяжку гаек крепления колеса, после этого вывесить колесо домкратом, отвернуть гайки и снять колесо.

2.Запрещается:

а) демонтаж с обода шин, находящихся под давлением;

б) исправление положения бортовых и замочных колец, когда шина находится под давлением:

в) демонтаж с автомобиля одного из сдвоенных колес без применения домкрата, путем наезда второго сдвоенного колеса на выступающий предмет,

г) не допускается применение кувалд и подобных предметов при монтажно-демонтажных работах, способных деформировать детали колес.

3. Для предохранения золотников от загрязнения и повреждения все вентили должны быть снабжены металлическими, пластмассовыми или резиновыми колпачками.

Запрещается: заменять золотники различного рода заглушками.

Мероприятия по противопожарной безопасности.

В случае пожара, на предприятии имеются специальные пожарные краны, которые включают огнетушитель.

При проектировании и реконструкции производственные помещения должны быть предусмотрены противопожарные мероприятия в соответствии с нормами СН и П-II-А-80. Согласно этим нормам требований в помещение должны быть предусмотрены эвакуационные выходы, обозначенные специальными табличками.

Внутри помещений размещают пожарные планы, пожарные щиты из расчета один щит на 300-350 м² производственной площади.

На щитах должны быть установлены огнетушители большой емкости (5 - 10) литров. Огнетушители необходимо заменять строго по инструкции приложенной к ним.

В помещениях, строго запрещается применять открытый огонь, должно быть запрещено курение. Не допускается разлив горюче-смазочных материалов, а особенно бензина. При разливе горюче-смазочных материалов нужно немедленно удалить с помощью опилок или песка. В помещениях ремонтных мастерских должны быть установлены ящики с песком.

Промышленная санитария.

Производственные помещения необходимо содержать в чистоте. В них должны регулярно проводиться влажная уборка, очистка пола от следов масел, грязи и воды. Полы должны быть ровными и прочными, иметь открытие с гладкой, но не скользкой поверхностью, удобной для очистки. В местах использования кислот, щелочей, нефтепродуктов полы следует изготавливать из материалов, устойчивых к воздействию этих веществ и не поглощать их.

Участки работ, на которых в соответствии с технологией выделяют вредные вещества, избытки теплоты, появляется шум, должны располагаться в отдельных помещениях, изолированных от других помещений стенами.

Мероприятия по охране окружающей среды.

Для снижения вредного воздействия предприятия на окружающую среду при его проектировании, строительстве и эксплуатации должны выполняться природоохранительные мероприятия.

Вокруг предприятия должна быть санитарно-защитная зона шириной не менее 50 м. Эту зону озеленяют и благоустраивают. Зеленые насаждения обогащают воздух кислородом, поглощают шум, очищают воздух от пыли и регулируют микроклимат.

С целью поддержания чистоты атмосферного воздуха в пределах норм на предприятии предусматривают предварительную очистку вентиляционных и технологических выбросов с их последующим рассеиванием в атмосферу.

Благоприятное воздействие на атмосферу в приземном слое оказывают искусственные водоемы, которые поглощают, увлажняют и ионизируют воздух.

Для сокращения расхода воды применяется система обратного водоснабжения, которая позволяет повторно использовать бывшую в употреблении воду после ее очистки в специальных устройствах. При этом чистая вода расходуется только на восполнение потерь из-за испарения и утечек вместе с осадкой грязи. Снижению расхода воды способствует и применение синтетических моющих средств.

6. Конструкторская часть

6.1 Обоснование выбора приспособления Спредер 6184М

Обоснованием выбора данного приспособления послужили его технические характеристики по отношению к другим приспособлениям того же типа.

Для сравнения в таблице приведены технические характеристики борторасширителей и спредеров.

6.2 Устройство и работа приспособления

Спредер 6184М с пневмоподъемником предназначен для разведения бортов шин с помощью пневмопривода и вращения шины вручную при осмотре и ремонте местных повреждений.

Спредер стационарный устанавливается на специальном фундаменте с приямком для пневмоподъемника. Он состоит из опорной плиты, на которой закреплен силовой пневмоцилиндр, на штоке которого, в свою очередь, находится опорный стол. К верхней крышке пневмоцилиндра крепятся два рычага с захватами, опорные ролики и стойка со светильником местного освещения.

На плите установлен пневмоподъемник для установки шины. Управление работой пневмоцилиндров осуществляется двумя кранами с ножным приводом.

Для работы со спредером шину закатывают на пневматический подъемник, поднимают ее, перекатывают на опорные ролики и устанавливают так, чтобы поврежденное место находилось над опорным столом спредера. На борта шины устанавливают захваты и, подав воздух в пневмоцилиндр, разводят борта и отжимают протекторную часть вовнутрь. После окончания работы спредер отключают от пневмосети.

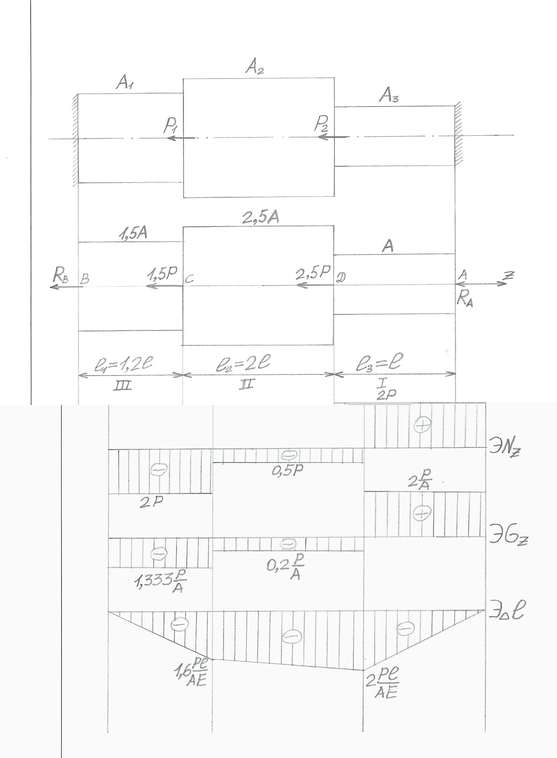

6.3 Расчет на прочность приспособления

1. Составим уравнение суммы сил на ось Z.

2. Уравнение деформации сжатия.

3. Определим продольную силу на каждом участке.

4. Определяем нормальные напряжения на каждом участке.

5. Определяем значение параметра нагрузки P_T.

6. Определяем осевое перемещение конуса стержня.

Дано: P₂’=P₂=16кН; Р₁=7кН; М=32кНм; q=0,8кНм

Определить реакцию опор конструкции.

Решение:

1. Выбираем тело, равновесие которого необходимо рассмотреть. Это конструкция АВД.

2. Равномерно распределенную нагрузку интенсивности q заменим сосредоточенной силой Q. (площадь эпюра). Q приложен в точке С₁ – центре тяжести эпюра.

3. Из точки А покажем оси координат А_х и А_у.

4. Отбросим связи А и В. Их действие на конструкцию АВС заменим реакциями связей: (А – неподвижный шарнир), R_В – перпендикулярна опорной поверхности (В – катковая опора).

5. Выбираем аналитический способ решения.

6. Запишем уравнение равновесия конструкции АВД.

7. Из уравнений (1 – 3) определяем неизвестные R_B; X_A и Y_A.

Рассмотрим уравнение (3)

откуда R_В=14,478кН

Рассмотрим уравнение (1)

Х_А=22,4кН

Рассмотрим уравнение (2)

Y_А=6,378кН

8. Проверка.

Для проверки правильности полученных результатов запишем уравнение:

, где Н(-4;2)

Решение верно.

Список литературы

1. Дюмин И.Е., Трегуб Г.Г., Ремонт автомобилей. – М.: «Транспорт», 1999 г. – 279 с.

2. Сарбаев В.И., Селиванов С.С., Коноплев В.Н., Демин Ю.Н., Техническое обслуживание и ремонт автомобилей: механизация и экологическая безопасность производственных процессов. – Ростов на Дону: «Феникс», 2004г.

3. Румянцев С.И., Боднев А.Г., Бойко Н.Г. Ремонт автомобилей.– М.: Транспорт, 1988 г.

4. Бакфиш К., Хайнц Д., Новая книга о шинах. – М.: ООО «Издательство Астрель»: ООО «Издательство АСТ», 2003 г.

5. Епифанов Л.И., Епифвнова Е.А., Техническое обслуживание и ремонт автомобилей. – М.: Форум – Инфра-М, 2003 г.

6. Барановский Ю.В., Брахман Л.А., Быков Л.А., Режимы резания металлов, М., «Машиностроение», 1972 г.
