В процессе эксплуатации шины обеспечивают смягчение возникающих при движении автомобиля толчков, ударов, вибрации, передачу тяговых и тормозных сил, сцепление колес автомобиля с дорогой, устойчивость, управляемость и безопасность движения, динамичность и плавность хода, проходимость в различных условиях дорог, а также влияют на расход топлива автомобилем и шумообразование.

Конструкция пневматических шин.

Пневматическая шина представляет собой упругую оболочку, предназначенную для установки на ободе колеса и заполняемую воздухом под давлением. В зависимости от способа герметизации пневматические шины производятся в камерном и бескамерном исполнении.

Камерная шина состоит из покрышки и ездовой камеры с вентилем. Грузовые камерные шины, монтируемые на плоские разборные обода, включают также ободные ленты. Ободная лента — в виде профилированного резинового кольца — располагается между бортами покрышки, камерой и ободом колеса; предохраняет камеру от защемления между бортом покрышки и ободом, а также от повреждения неровностями обода.

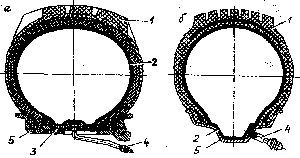

Камерные шины грузовых (а) и легковых автомобилей (б) (разрез):

1 - покрышка; 2 - ездовая камера; 3 - ободная лента; 4 - вентиль; 5 - обод.

Бескамерная шина представляет собой усовершенствованную покрышку, которая одновременно выполняет функции обычной покрышки и камеры. Воздушная полость в бескамерной шине образуется покрышкой и ободом колеса.

Бескамерная шина (разрез):

1 - покрышка; 2 - герметизирующий слой; 3 - обод; 4 - вентиль.

Покрышка — упругая резинокордная оболочка пневматической шины, воспринимающая тяговые и тормозные усилия и обеспечивающая сцепление шины с дорогой. Основными элементами покрышки являются: каркас, брекер, протектор, боковины и борта.

Ездовая камера — кольцевая резиновая трубка со специальным вентилем, заполняемая воздухом.

Каркас — резинокордная основа (силовая часть) покрышки. Выполнен из одного или нескольких слоев прорезиненного корда с резиновыми прослойками, закрепленных на бортовых кольцах.

Брекер — состоит из одного и более слоев разреженного прорезиненного корда, разделенных резиновыми прослойками, расположен между каркасом и протектором.

Протектор — наружная часть покрышки, представляющая собой массивный слой резины с рельефным рисунком на внешней поверхности. Он обеспечивает сцепление с дорогой и предохраняет каркас шины от механических повреждений.

На боковых стенках покрышки протектор переходит в более тонкие резиновые слои — боковины, прикрывающие боковые части каркаса.

Борта — состоят из одного и более проволочных колец, на которых закреплены слои каркаса, и обеспечивает крепление покрышки на ободе колеса.

В зависимости от материала корда в брекере, шины подразделяются на: шины с текстильным брекером (ТБ), металлобрекерные (МБ), а при использовании металлокорда и в каркасе и в брекере — цельнометаллокордные (ЦМК).

Радиальная шина (шина типа R) имеет меридиональное (от борта к борту) направление нитей в слоях каркаса, а направление нитей в слоях брекера близко к окружному.

В диагональной шине каркас и брекер состоят из наложенных друг на друга слоев корда, нити которых перекрещиваются под заданным углом. Угол наклона нитей в каркасе и брекере по середине беговой дорожки составляет 45°-60°.

Покрышки диагональной (а) и радиальной (б) конструкции (разрез):

1 - протектор; 2 - слой брекера; 3 - слой каркаса; 4 - резиновая прослойка каркаса; 5 - бортовая часть.

Радиальные шины имеют технико-экономические преимущества перед диагональными (повышенная долговечность, высокое сцепление с дорогой, пониженное сопротивление качению), что обуславливает сокращение расхода топлива, пониженное теплообразование и др. Однако диагональные шины предпочтительны для некоторых условий эксплуатации, например в условиях высокой ударной нагрузки на дорогах низкого качества и в условиях бездорожья.

Рельефная часть поверхности протектора, состоящая из совокупности выступов и выемок или канавок, называется рисунком протектора. По эксплуатационному назначению выделяют: дорожный, универсальный, повышенной проходимости и специальный (например, зимний) рисунки протектора.

Шины с дорожным рисунком протектора применяют на дорогах с твердым (асфальтовым и т. п.) покрытием.

Универсальный рисунок протектора наносят на шины, эксплуатирующиеся на дорогах с различным покрытием.

Шины с протектором повышенной проходимости предназначены для эксплуатации в условиях бездорожья.

Шины с зимним (специальным) рисунком протектора эксплуатируются на заснеженных и обледенелых дорогах.

Направленный рисунок протектора (в соответствии с направлением вращения колеса) несимметричен относительно радиальной плоскости колеса. В некоторых моделях шин используется асимметричный (относительно центральной плоскости вращения колеса) рисунок протектора.

Что написано на шине?

Взяв одну из самых популярных моделей - шину "Gislaved-Nord Frost II", на ее примере попробуем рассказать, какую информацию несет на себе шина.

1. Торговая марка.

2. Модель шины(обозначение рисунка протектора).

3. 175/70 R13- обозначение шины(см. рис.).

Первое число указывает на ширину профиля "В" (а также и на семейство шин). Ширина профиля является чисто конструктивным размером шины, замеряемая по гладким боковинам на шине. Для эксплуатации же более важной является габаритная ширина "в", учитывающая толщину монтажных поясков, декоративных поясков и надписей на шине, она может превышать величину "В" примерно на 6%. Ширину шины, установленной на обод с другой шириной профиля (но допустимой по условиям эксплуатации), можно приблизительно определить путем прибавления или вычитания 5 мм на каждые 1/2 дюйма увеличения или уменьшения ширины профиля обода.
Второе число - отношение высоты профиля "Н" к его ширине "В", указанное в процентах (т.н. серия шины), - в нашем примере шина серии "70". Если второе число отсутствует, то данные по ширине указывают на H/B=0.82, т.е. на шину серии "82" (так называемая полно профильная шина). Во всех остальных случаях соотношение профиля должно быть указано.

Преимущества более широких шин по сравнению с узкими аналогичного размера - больший ресурс, большая грузоподъемность, лучшая передача тяговых, тормозных и боковых сил (меньший увод колеса), более быстрая реакция на поворот руля, меньшее сопротивление качению, возможность применения тормозных дисков большего размера.

Недостатки - большая стоимость, большее требуемое пространство, а также уменьшение предельных углов поворота колес, что связано с увеличением радиуса поворота, большее пространство для размещения запасного колеса, некоторое ухудшение плавности хода, повышенное сопротивление воздуха, менее благоприятные зимние качества, увеличенная склонность к аквапланированию уже при средней степени износа, меньший ресурс, увеличение усилия на рулевом колесе (при отсутствии усилителя).

R- радиальная (D- диагональная).

13- диаметр обода в дюймах.

Чем меньше наружный диаметр шины, тем меньше напряжения в деталях трансмиссии и подвески. Недостаток - колесо в большей мере копирует дорожные неровности.

4. Страна изготовления.

5. Буквы "М + S" (mud + snow в переводе с английского - "грязь и снег") указывают на то, что шина рассчитана на эксплуатацию в зимних условиях или может использоваться при наличии грязи и снега, это зависит, как правило, от состава резины.

6. Структура каркаса.

TREAD PLIES: 1 POLYESTER + 2 STEEL + 1 NYLON- шина с 4-слойным поясом (1 слой - полиэстер, 2 слоя - сталь, 1 слой - нейлон).

SIDEWALL PLIES: 1 POLYESTER- каркас и боковая стенка состоят из одного слоя полиэстера.

7. MAX LOAD RATING- максимальная грузоподъемность шины в кг (или фунтах - LBS).

MAX. PERM. COLD INFL. PRESS- максимальное давление воздуха в холодном состоянии в kPa (или в фунтах на квадратный дюйм - PSI).

8. TUBELESS- бескамерная шина (TUBE TYPE- камерная).

Применение бескамерных шин повышает безопасность, т.к. герметичный внутренний слой охватывает проколовший шину гвоздь или другой предмет, в результате чего выход воздуха предотвращается или сильно замедляется. Другие преимущества бескамерных шин меньший нагрев, более простой монтаж.

9. Конструкция шины, определяемая расположением слоев в каркасе.

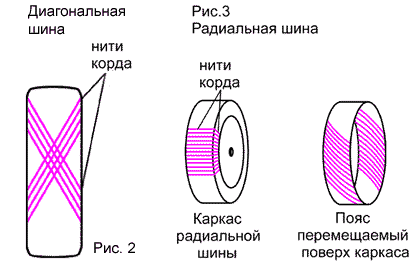

RADIAL- радиальная шина, DIAGONAL- диагональная (см. рис. 2, 3). Безопасность в отношении разрыва шины зависит, в первую очередь, от прочности каркаса. Для диагональных шин давление разрыва P>2 МПа, радиальных - не менее 2.5 МПа (эта величина значительно выше давления воздуха при эксплуатации, составляющего 0.2 МПа).

Радиальная шина в большей мере удовлетворяет требованиям безопасности.

Преимущества радиальных шин - меньший износ и меньшее сопротивление качению (и то и другое достигается за счет стабилизирующего действия пояса). На диагональных шинах в процессе контакта с дорогой изменяется направление скрещенных слоев, следствием чего является повышенное теплообразование в плоскости контакта, приводящее к износу и потерям на качение.
