Рис. 7. Схема расстановки поездов на станциях “р” – “с”.

Lпр = l + L + L + L + l = 425 +2500+2100+ 1960+425= 5875 (м) (3)

I = = 5 (мин) (4).

3. Расчёт пропускной способности участков

Пропускной способность железнодорожной линии называется максимальное число поездов или пар поездов установленной массы и длины, которое может быть пропущено по данной линии в единицу времени (сутки, час) при имеющейся технической оснащённости, принятом типе графика и заданном количестве пассажирских поездов. Пропускная способность линий, специализированных для пассажирского движения, рассчитывается в пассажирских поездах в сутки, на пригородных участках – в поездах в 1 час.

Различают понятия наличной, проектной и потребной пропускной способности. Наличная – это пропускная способность, которая может быть реализована при существующей технической оснащённости линии. Потребная – это пропускная способность, которая должна быть обеспечена при заданных размерах пассажирского и грузового движения с резервом, определённом на направлении. Проектная – это та пропускная способность, которая может быть достигнута при осуществлении реконструктивных мер по условиям технической оснащённости. Пропускная способность линии определяется по её элементам: перегонам, станциям, устройствам электроснабжения, средствам связи по движению поездов, устройствам локомотивного и вагонного хозяйства и т.д.

Пропускная способность участков рассчитывается перед разработкой графика движения для того, чтобы сравнить её с потребными размерами движения. Сначала рассчитывается пропускная способность при параллельном графике движения, затем, при непараллельном с учётом съёма грузовых поездов поездами других категорий. Расчёт производится по ограничивающему перегону. Пропускная способность при непараллельном графике сравнивается с заданными размерами грузового движения, чтобы выяснить, может ли освоить участок требуемые размеры грузового движения.

3.1. Расчёт пропускной способности однопутного участка Е-К

На участке Е-К ограничивающий перегон “е-т”

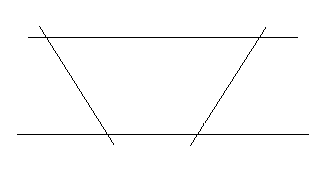

При расчёте периода графика на однопутном перегоне рассматриваются 4 схемы расстановки поездов:

а)

Рис. 8. Чётные и нечётные поезда с ходу на перегон.

Рис. 9. Чётные и нечётные поезда без остановок через перегон.

Рис. 10. Нечётные поезда с ходу на перегон

Рис. 11. Чётные поезда по перегону

Вывод: Nгр < Nпотр.

3.2. Расчёт пропускной способности двупутного участка Д-Е.

Двухпутная АБ

Т пер = I

I пер = 5 (мин)

(пар.п) (11)

(12)

4. Организация местной работы участка Е-К

4.1. Разработка диаграммы местных вагонопотоков.

Перед разработкой диаграммы местных вагонопотоков определяются размеры погрузки и выгрузки на промежуточных станциях участка и определяется баланс порожних вагонов.

Таблица 4. Объём местной работы участка Е-К.

Наименование промежуточных станций	Погрузка			Выгрузка			Баланс порожних вагонов
	чёт.	нечёт.	всего	чёт.	нечёт.	всего	избыток	недост.
п р с т ш щ	10 12 10 3 5 9	4 8 12 - 6 -	14 20 22 3 11 9	5 6 12 5 6 4	5 2 7 5 6 8	10 8 19 10 12 12	- - - 7 1 3	4 12 3 - - -
Итого	49	30	79	38	33	71	11	19

4.2. Расчёт числа сборных поездов и выбор рациональной схемы развоза местного груза

Число сборных поездов рассчитывается в чётном и нечётном направлении по формуле:

(п) ( 13 ), где:

- максимальная величина груженого и порожнего вагонопотоков на одном из перегонов участка;

- число вагонов в сборном поезде.

При прокладке сборных поездов на участке нужно обеспечит минимальный простой вагонов на промежуточных станциях. Существуют 3 схемы развоза местного груза, которые определяют эффективность прокладки на участке сборных поездов.

1 ) Условие рациональности:

33 + 49 > 30 + 48 = 82 > 68

2)

33 + 49 < 30 + 48 = 82 68

3)

33 + 49 30 + 38 = 62 68

- входящий на участок гружёный и порожний вагонопоток в нечётном и чётном направлениях, = 33;

- выходящий с участка гружёный и порожний вагонопоток с нечётного направления, = 30;

- входящий на участок гружёный и порожний вагонопоток в чётном направлении, = 38;

- выходящий с участка гружёный и порожний вагонопоток в чётном направлении, = 49.

Вывод: Поскольку, , то схема № 1 является наиболее рациональной.

4.3. Разработка плана графика участка Е-К

На участке Е-К работает 1чет и 1неч сборный поезд. Стоянка сборного поезда на промежуточных станциях, где есть прицепка и отцепка вагонов – 45мин,. Если на станции производится только прицепка или отцепка вагонов – 30мин. Согласно выбранной схеме сборные поезда будут следовать по участку следующим образом:

Сборный поезд четный назначается на участок от 0⁰⁰ до 1⁰⁰. После прибытия четного сборного поезда на станцию К, нечетный сборный поезд следует на участок через время достаточное на выгрузку и погрузку вагонов на близ лежащей промежуточной станции. Общее время на выгрузку и погрузку вагонов на промежуточной станции составляет 3часа.

4.4. Расчёт показателей местной работы.

Средний простой местного вагона на участке определяется по формуле:

(час) (14) , где:

- вагоно–часы простоя местных вагонов на промежуточных станциях участка.

- число сцепленных груженых и порожних вагонов.

Средний простой местных вагонов под одной грузовой операцией рассчитывается по формуле: (час) (15), где:

- число грузовых операций

Коэффициент сдвоенных операций показывает, с какой частью местных вагонов производятся сдвоенные операции.

(1÷2) (16)

Таблица 5.

Вспомогательная таблица для расчета показателей местной работы.

(час)

(час)

5. Разработка графика движения поездов и расчёт его показателей.

Требования ПТЭ к графику движения поездов:

Основой организации движения поездов является график движения поездов, который объединяет деятельность всех подразделений железных дорог и выражает план эксплуатационной работы. График движения поездов – неприлежный закон для работников железнодорожного транспорта, выполнение которого является одним из важнейших качественных показателей работы железных дорог. График движения поездов утверждается министром или первым его заместителем. Нарушения графика движения поездов не допускается. В исключительных случаях из-за отказа технических средств, явлений стихийного бедствия происходит нарушения графика движения поездов. Каждый работник железнодорожного транспорта обязан предпринимать все зависящие от него меры ввода в график опаздывающих пассажирских и грузовых поездов и обеспечивать при этом их безопасное проследование. График движения поездов должен обеспечивать:

1) Удовлетворение потребностей в перевозках грузов и пассажиров;

2) безопасность движения поездов;

3) наиболее эффективное использование пропускной и провозной способности участков и перерабатывающей способности станций;

4) рациональное использование подвижного состава;

5) соблюдение установленной продолжительности непрерывной работы локомотивных бригад;
