Блок БИ1.5 фирмы Planar состоит из:
-платы РМ связи со шкафом МСУД1, содержащей интерфейсные резервированной магистрали RS-485;
- управляющей платы СР11686Е на помехоустойчивой КМОП-структуре с процессором Geode GX - 300 МГц;
- платы клавиатуры Кб Л с шестнадцатью управляющими кнопками регулировки яркости свечения дисплея;
- плат КВ686Е-2 и КВ686Е-3, предназначенных для подключения к плате CPU686E периферийных устройств;
- цветного жидкокристаллического дисплея EL640.480-AA1 с разрешением 640 на 480 точек со встроенной схемой управления и преобразователем питания;
- платы ПП4 источника питания, преобразующего напряжение бортовой сети в стабилизированные напряжения необходимые для питания схем блока;
- индикаторов отказа контроллеров шкафа МСУД.

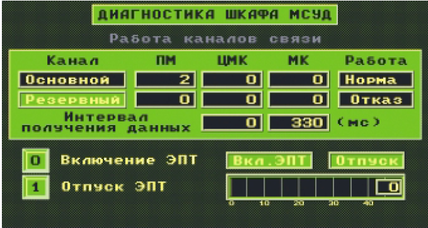

На рисунке 2.7 представленная точная копия экрана блока индикации (БИ1) фирмы Planar в режиме диагностики аппаратуры МСУД.
Рисунок 2.7 – Точная копия экрана БИ1 аппаратуры МСУД в режиме диагностики
2.6.10 Плата РМ
предназначена для организации связи между шкафом ГСУД1 и блоком индикации.
2.6.11 Плата CPU686E
предназначена для управления всеми ресурсами блока и содержит процессор Geode GX - 300 МГц, DOS 6.2 в ПЗУ, систему снижения потребляемой мощности, электронный флэш-диск 8 Мбайт с файловой системой, ОЗУ 16 Мбайт, последовательные порты СОМ1 и СОМ2, универсальный параллельный порт LРТ1, интерфейс с поддержкой НГМД и НЖМД, сторожевой таймер, программу самодиагностики в ПЗУ, порт клавиатуры и громкоговорителя.
2.6.12 Плата клавиатуры К6.1
содержит шестнадцать кнопок, соединенных в матрицу 4 на 4 для подключения к параллельному порту LРТ1 платы IСРШ86Е, кнопки управления яркостью свечения дисплея и схему регулировки яркости, управляемую через порт LРТ1 платы СРП686Е.5.6 Плата ПП4 источника питания преобразует напряжение бортовой сети в стабилизированные напряжения, необходимые для питания схем блока, а также содержит усилитель для встроенной акустической системы.
2.6.13 Устройство блока БИ1.6 ТЯБК.469136.113-04
аналогично блоку И1.5 за исключением наличия плат ТМ2, преобразования сигналов последовательных портов СОМ1 и СОМ2 платы 6010 в сигналы интерфейсов RS-485 и «токовая петля», поставляющейся взамен платы РМ.
2.6.14 Комплект ЗИП
Комплект ЗИП предназначен для оперативного восстановления аппаратуры МСУД в процессе ее эксплуатации. ЗИП может укомплектовыватъся блоками БИ1, поставляемыми в отдельной упаковке. Состав ЗИП определен расчетным путем, исходя из имеющейся информации по надежности покупных комплектующих изделий и надежности технологических процессов, принятых при изготовлении аппаратуры. Состав ЗИП представлен в конструкторской документации и может уточняться по результатам эксплуатации электровозов. На каждые четыре электровоза ЭП1 предусмотрен комплект ЗИП ТЯБК.466943.000-02 или ТЯБК.466943.000-05.
На каждые два электровоза ВЛ80 предусмотрен комплект ТЯБК.466943.000-04 или ТЯБК.466943.000-07.
ЗИП размещен в укладочном ящике, общий вид которого представлен на рисунке 4.
2.6.15 Конструкция аппаратуры
Шкаф МСУД1.2 - напольного крепления с двухсторонним обслуживанием. Общий вид шкафа приведен на рисунке 1. Шкаф состоит из сварного перфорированного каркаса 1 с закрепленными на нем боковыми стенками и съемными передней и задней крышками 2 и 3. Передняя крышка после установки и закрепления также запирается замком 8 и пломбируется пломбами 6. В верхней части передней крышки имеется окно для визуального доступа к индикаторам «Подогрев», отражающим работу подогревающих устройств при низкой температуре окружающей среды и индикаторам «Питание».
На верхней крышке шкафа расположены соединители 10, к которым подключаются кабели внешних связей, а также соединители используемые при проведении наладочных работ и два кронштейна для дополнительного крепления шкафа. Шкаф установлен на промежуточной раме имеющей внешний узел заземления 4. Внутри шкафа размещается двухрядный блочный каркас 7, в котором установлены в направляющих ячейки 9, закрепляемые винтами.
2.6.16 Конструкция шкафа МСУД 1.4 аналогична 1МСУД 1.2
Ячейки шкафа МСУД1.2 выполнены унифицированной конструкции, кроме ячейки МКЗ, имеющей конструктивные отличия. Рычаги 5 передней металлической панели 4 служат для извлечения ячейки из блочного каркаса шкафа, закрепляются ячейки винтами 7. Обозначение типа ячейки выполнено на нижнем рычаге панели. Кодовая гребенка 3 ключевого устройства, предохраняющего ячейку от установки не на своё место в блочном каркасе, устанавливается на нижнем соединителе 2 печатной платы ячейки и имеет 66 комбинаций. Размеры печатной платы соответствуют типоразмеру 611 по ГОСТ 28601.3-90. Шаг установки ячеек - 20,32 мм и 40,64 мм.
2.6.17 Ячейка МКЗ отличается по конструкции от унифицированной ячейки шкафов МСУД 1.2
Кроме основной печатной платы 1 унифицированного размера 6U соединителями 2 и колодкой 3, электрорадиоэлементы на которой установлены с двух сторон, ячейка содержит еще несколько плат, установленных на основной плате на колонках. Лицевая панель имеет окно, обеспечивающее считывание информации с семисегментного индикатора "Режим". Шаг установки ячеек МКЗ - 60,96 мм.Конструкция ячейки МКЗ. 1 аналогична конструкции МКЗ.
2.6.18 Блок индикации БИ1.2
устанавливается на пульте машиниста. Общий вид блока приведен на рисунке 2. Блок состоит из панели 1, на которой установлены и закреплены дисплей 7, платы 3 и 4, устройство для выдачи речевых сообщений и платы 8, 9, 10 и 11. Панель закрыта кожухом 2, пломбируемым пломбой 6. С лицевой стороны панели расположена клавиатура, индикаторы возможных отказов и тумблер переключения яркости свечения дисплея в зависимости от времени суток. Внутренний монтаж блока выполнен плоскими кабелями. На задней стороне блока установлены соединители 12 и 13 внешних связей. Конструкция блока БИ1.4 аналогична блоку БИ1.2.
Конструкция блока БИ1.6 аналогична блоку БИ1.5.
2.7 Программное обеспечение
2.7.1 Программное обеспечение (ПО)
контроллеров ЦМК, МПК1, МПК2 и БИ1 состоит из базового (общего) ПО и специального (технологического) ПО.
2.7.2 Комплект базового программного обеспечения
это встроенная операционная система Datalight ROM-Dos 6.22, файловая система флэш-памяти Phonenix PICO FA, библиотека драйверов, программное обеспечение самодиагностики Octagon Systems . Встраиваемые компьютеры для жестких условий эксплуатации. Руководств пользователя серии 6000. Dos #4738(1197)).
2.7.3 Микроконтроллеры серии 6010
имеют встроенные программные средства самодиагностики, позволяющие осуществлять проверку портов кода-вывода и устройств памяти. При каждом включении питания или сбросе автоматически выполняется ряд проверок, результаты которых отображается с помощью двухцветного светового индикатора. После включения питания РС микроконтроллера оба светодиода начинают светиться, и индикатор имеет оранжевый цвет. По завершению выдачи га системную консоль начального загрузочного сообщения, светодиод желтого цвета отключается, а светодиод зеленого цвета продолжает светиться. Двухцветный световой индикатор также отражает состояние останова системной памяти. При переводе системной памяти в режим пониженного энергопотребления, прекращает светиться светодиод зеленого цвета и начинает светиться светодиод желтого цвета. При возобновлении функционирования системной памяти прекращает светиться светодиод желтого цвета и начинает светиться светодиод зеленого цвета.
2.7.4 Для загрузки ЦМК
необходимо соединить ЦМК по отладочному каналу с СОМ1 ПЭВМ IВМ РС/АТ. На ПЭВМ войти в директорий SmartLINK и найти файл sl.exe. Нажать " Enter ". На экране должна появиться заставка:
Octagon Systems Corporation
SmartLINK IV (tm)
Copyright © 1986-1993
ОК
Нажать " Enter ". На следующем экране клавишами "стрелка вверх" и "стрелка вниз" выбрать Micro PC-DOS
( ) CAMBASIC
( ) STDBASIC
(*) Micro PC-DOS
ОК
Нажать " Enter ". Включить питание ЦМК. На экране монитора должно пройти начальное загрузочное сообщение, во время которого необходимо нажать клавишу "х". После этого загрузочное сообщение заканчивается командной строкой:
6010 С:\>
Перейти на диск D (статическое ОЗУ), на экране монитора должна появиться строка:
6010 D:\>
Скопировать файл autoexec.bat на диск С. Для этого ввести:
6010 D:\> copy autoexec.bat c:
После подтверждения копирования и получения сообщения, что файл записан, перегрузить ЦМК (выключить и включить питание). Таким образом, в контроллере ЦМК загружено технологическое программное обеспечение.
2.7.5 Чтобы загрузить БИ1
технологическими программами, необходимо соединить отладочным кабелем разъем Х2 блока БИ1 и СОМ1 ПЭВМ ШМ РС/АТ. Включить питание блока БИ1 и дождаться загрузки технологической программы, после чего последовательно нажать клавиши "*"," S ","0","8". На экране блока индикации должно появиться сообщение:
6010С:>remserv c:
Press “Esc” to Exit
(There may be a delay before exit occurs )
На ПЭВМ запустить файл remdisk.exe. Remserv.exe и remdisk.exe входят в комплект сервисных программ, с помощью которых осуществляется связь контроллера с ПЭВМ. При этом remserv.ехе организовывает доступ к одному из дисковых накопителей. Сервер-системы для Клиент-системы, а remdisk.exe обеспечивает доступ к дисковому накопителю удаленной вычислительной системы по последовательному каналу связи через стандартный последовательный порт (УАПП 8250).
Remdisk.exe формирует новое блочное устройство. Клиент-системы, имеющее идентификатор дискового накопителя, в качестве которого REMDISK будет использовать букву, следующую за присвоенной последнему блочному устройству в системном списке. Например, если последний накопитель в системе имеет идентификатор D:, REMDISK сформирует накопитель Е.
Сформированный накопитель имеет свойства реального дискового накопителя, за исключением того, что поток ввода-вывода для него организован через последовательный порт. Когда организована связь, записать в контроллер блока БИ1 новый autoexec.bat, который запускает технологические программы. После копирования разорвать связь, для чего набрать в командной строке: remdisk.exe/u.
Далее необходимо произвести выключение и включение шкафа МСУД1, при этом происходит запуск технологических программ в ЦМК, выбранном МПК и БИ1. При установлении связи шкафа МСУД1 с блоком БИ1 дважды нажать клавишу "МСУД" и проследить на выбранном кадре работу резервного и основного каналов связи. При нормальной работе обоих каналов можно перейти к проверке звуковой сигнализации. Для этого нажать клавишу "выбор кадра" и клавишу "7", при этом должно прозвучать звуковое сообщение "Задана рекуперация" или "Задана тяга". После произведенных вышеперечисленных проверок аппаратура МСУД считается годной к эксплуатации.
2.8 Использование аппаратуры по назначению, техническое обслуживание и текущий ремонт
2.8.1 Состав аппаратуры МСУД
обеспечивает ее использование в электровозе ЭП1 согласно схеме принципиальной цепей автоматики ИДМБ.661142.004 33.2 и в электровозе ВЛ80 согласно схеме ИДМБ.661142.007 Э3.2.
Техническое обслуживание и ремонт осуществляются в соответствии с видами обслуживания и подразделяются на;
- техническое обслуживание ТО-2;
- текущий ремонт ТР;
- средний ремонт СР;
- капитальный ремонт КР.
2.8.2 При техническом обслуживании ТО-2:
- убедитесь в наличии пломб на дверцах шкафа МСУД 1.2 и крышках блоков БИ1. При нарушении пломб аппаратура МСУД должна подвергнуться контролю в объеме ТР в депо приписки;
- проведите проверку аппаратуры МСУД в объеме ТО-2 в соответствии с ИДМБ.661142.004РЭ или ИДМБ.661142.007 РЭ. Проверку проводите для каждого микроконтроллера ЦМК, МПК1 и МПК2. При обнаружении неполадок в работе аппаратуры причину неисправности необходимо обнаружить и устранить. Неисправную ячейку замените из состава ЗИП;
- при отказе одного из микроконтроллеров МПК1 или МПК2, а также во время движения электровоза допускается следование электровоза основного депо. При этом питание отказавших микроконтроллеров должно быть отключено.
2.8.4 При текущем ремонте ТР:
- проверьте затяжку всех разъемов и при необходимости подтяните крепеж
- проведите проверку аппаратуры МСУД в объеме ТР в соответствии с ИДМБ661142.007 РЭ. Проверку проводите для каждого микроконтроллера ЦМК, МПК1 и МПК2. При наличии бросков тока коря двигателей в тяге или рекуперации замените ячейку ВФС из состава. Неисправную ячейку проверьте на контрольном стенде и восстановите и отправьте для ремонта на завод-изготовитель электровоза.
2.8.5 При среднем ремонте СР:
